MC6802 DIP-40 Motorola 8-Bit Mikroişlemci: Özellikler ve Kapsamlı Açıklama

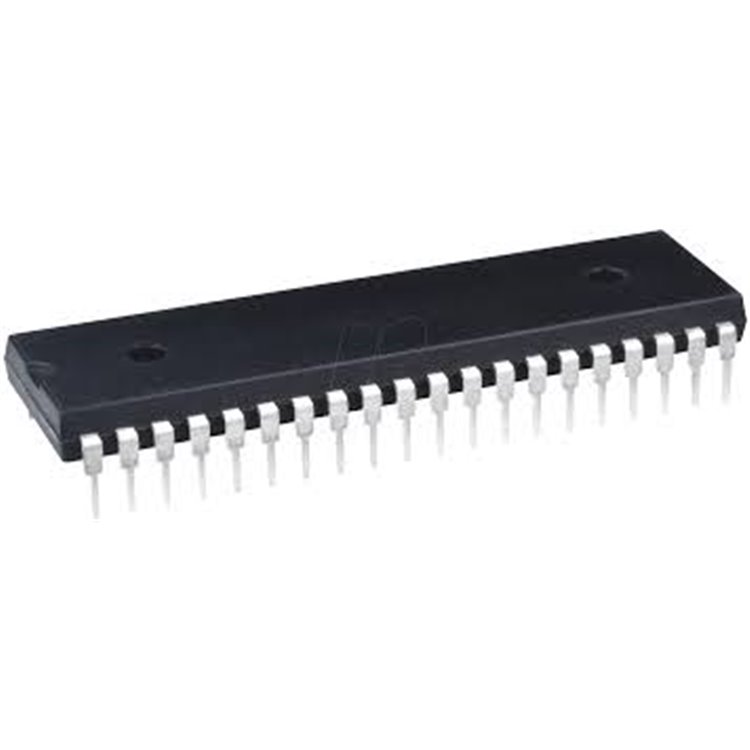

Ürün Başlığı: MC6802 DIP-40 Motorola 8-Bit Mikroişlemci 1MHz Dahili Saat ve RAM
MC6802 DIP-40, Motorola tarafından geliştirilen 8-bit bir mikroişlemcidir ve entegre saat osilatörü ile 128 bayt RAM içeren monolitik bir yapıya sahiptir. Güç elektroniği ve gömülü sistem uygulamalarında kullanılan bu bileşen, yüksek güvenilirlik ve düşük güç tüketimiyle öne çıkar. Bu yazıda, MC6802 DIP-40 modelinin teknik özelliklerini, kullanım alanlarını ve avantajlarını detaylı bir şekilde ele alarak kapsamlı bir rehber sunacağız. Eğer siz de “MC6802 özellikleri”, “MC6802 datasheet” veya “MC6802 nerelerde kullanılır” gibi aramalar yapıyorsanız, doğru yerdesiniz
MC6802 DIP-40 Motorola Nedir?
MC6802, Motorola’nın 1977 yılında piyasaya sürdüğü 8-bit bir mikroişlemcidir. MC6800 mikroişlemci ailesine dayanır ve dahili saat osilatörü ile 128 bayt RAM’e sahip olmasıyla dikkat çeker. DIP-40 (Dual In-line Package) kılıf yapısıyla sunulan bu işlemci, gömülü sistemler ve düşük güç tüketimi gerektiren uygulamalar için tasarlanmıştır. MC6802, MC6800 ile tamamen yazılım uyumludur ve M6800 ailesinin diğer bileşenleriyle genişletilebilir.
MC6802 DIP-40 Motorola Teknik Özellikleri
MC6802’nin teknik detayları, bu mikroişlemcinin neden popüler olduğunu açıklar. İşte MC6802 DIP-40’ın öne çıkan özellikleri:
-
Mimari: 8-bit mikroişlemci - 8-bit veri yolu ve 16-bit adres yolu.
-
Adres Kapasitesi: 64 KB (16-bit adres yolu ile).
-
Saat Frekansı: 1 MHz (4 MHz harici kristal ile iki fazlı saat üretimi).
-
Dahili RAM: 128 bayt (hex adresleri $0000-$007F) - İlk 32 bayt düşük güç modunda VCC standby ile korunabilir.
-
Komut Seti: 64 komut, 197 opcode ve 7 adresleme modu.
-
Besleme Gerilimi (VCC): 5V - Tek voltaj kaynağıyla çalışır.
-
Güç Tüketimi: Düşük güç moduyla enerji verimliliği.
-
Kılıf Tipi: DIP-40 - Kolay montaj için standart 40 pinli paket.
-
Çalışma Sıcaklığı: 0°C ila +70°C (standart model), -40°C ila +85°C (genişletilmiş modeller).
-
Dahili Saat Osilatörü: Harici 4 MHz kristal ile çalışır.
-
Kayıtlar: İki 8-bit akümülatör, indeks register’ı, yığın işaretçisi ve program sayacı içerir.
-
Kesmeler: NMI (Non-Maskable Interrupt) ve IRQ (Interrupt Request) desteği.
Bu özellikler, MC6802’yi gömülü sistemler ve düşük güç tüketimli uygulamalar için ideal bir seçim yapar.
MC6802 DIP-40 Motorola Kullanım Alanları
MC6802, dahili RAM ve saat osilatörü sayesinde çok yönlü bir bileşen olarak aşağıdaki alanlarda kullanılır:
-
Gömülü Kontrol Sistemleri: Endüstriyel otomasyon, programlanabilir lojik kontrolörler (PLC) ve proses kontrol sistemleri.
-
Ev Bilgisayarları ve Oyun Konsolları: Erken dönem kişisel bilgisayarlarda ve niş oyun konsollarında (ör. 1979 ACFA-8 mikro bilgisayarı).
-
Eğitim Kitleri: Mikroişlemci mimarisi ve assembly dili öğretimi için eğitim kitlerinde ve trainer kartlarında.
-
Telekomünikasyon Ekipmanları: Modemler ve ağ anahtarlarında veri işleme.
-
Otomotiv Elektroniği: Erken dönem motor kontrol üniteleri (ECU), sensör yönetimi ve gösterge panelleri.
-
Tüketici Elektroniği: Dijital saatler, hesap makineleri ve erken dönem elektronik oyuncaklar.
-
Medikal Cihazlar: Erken teşhis ekipmanları ve hasta izleme sistemleri.
MC6802 DIP-40, hobi projelerinden endüstriyel tasarımlara kadar geniş bir yelpazede güvenilir bir çözümdür.
MC6802 DIP-40 Motorola Avantajları
Neden MC6802’yi tercih etmelisiniz? İşte bu mikroişlemcinin sunduğu başlıca avantajlar:
-
Dahili Saat Osilatörü: Harici saat devresi ihtiyacını ortadan kaldırır.
-
Entegre RAM: 128 bayt dahili RAM, ek bellek ihtiyacını azaltır.
-
Düşük Güç Tüketimi: İlk 32 bayt RAM için düşük güç modu (VCC standby).
-
Yazılım Uyumluluğu: MC6800 ailesiyle tam uyumluluk, genişletilebilirlik sağlar.
-
Kolay Entegrasyon: DIP-40 kılıf, breadboard ve PCB montajı için uygundur.
-
Motorola Kalitesi: Dünya çapında tanınan Motorola güvencesiyle üretilir.
Bu avantajlar, MC6802’yi rakiplerinden ayıran temel unsurlardır.
MC6802 DIP-40 Motorola ile İlgili Sık Sorulan Sorular (SSS)
-
MC6802’nin maksimum saat frekansı nedir? 1 MHz (4 MHz kristal ile).
-
MC6802 ile MC6808 arasındaki fark nedir? MC6808, MC6802 ile aynıdır ancak dahili RAM içermez.
-
MC6802 yeniden programlanabilir mi? Evet, yazılım uyumluluğu sayesinde farklı görevler için programlanabilir.
MC6802 DIP-40 Motorola Datasheet ve Teknik Doküman
MC6802’nin tam teknik özelliklerine ulaşmak için Motorola’nın (şimdi Freescale/NXP) resmi web sitesinden veya distribütörlerin sağladığı datasheet dosyalarından faydalanabilirsiniz. Datasheet, pin bağlantıları, termal özellikler ve elektriksel karakteristikler gibi detaylı bilgileri içerir.
