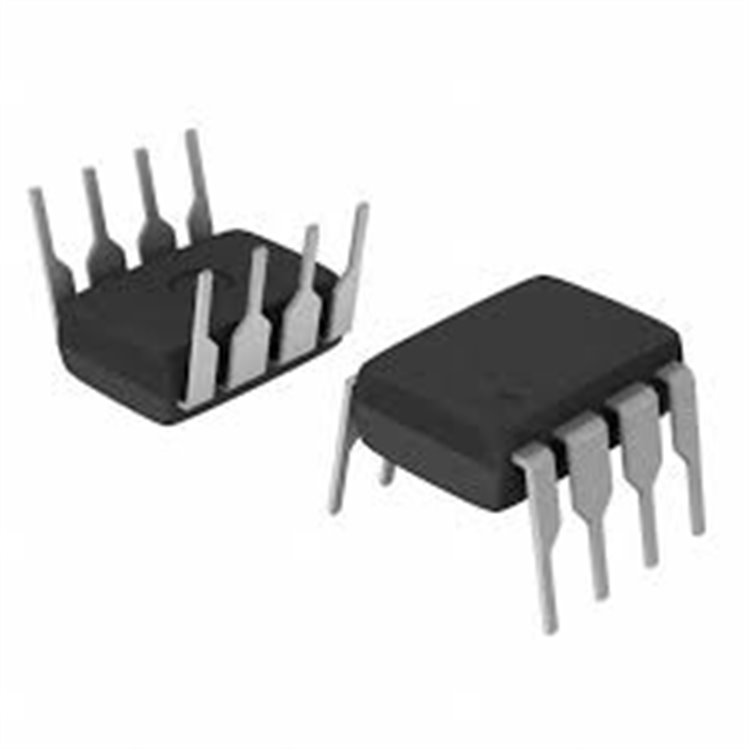

MM5369AA/N DIP-8 60HZ ZAMANLAYICI - DELTASET ELEKTRONİK

MM5369AA/N DIP-8, 17 KADEMELİ OSİLATÖR/BÖLEN, 3.58MHZ

* * * * * *

Ürün Kodu 34112754

Stok Kodu MM5369AA/N-DIP8-DELTA: MM5369AA/N DIP-8, 3.58MHz kristal ile 60Hz üreten 17 kademeli osilatör/bölen. Dijital saat ve zamanlayıcılar için ideal. DeltaSet Elektronik stoklarında, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

SST27SF020-70-3C-PH 2MBİT FLASH BELLEK DIP-32 - DELTASET ELEKTRONİK

TC4469CPD DIP-14 DÖRTLÜ MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

MM5369AA/N

Integrado Mm5369eyr/n Dip8 Mm5369eyr Oscilador Mm5369 Eyr | MercadoLibre

MM5369AA/N DIP-8 Entegre Devrenin Teknik Özellikleri
MM5369AA/N, National Semiconductor (şimdi Texas Instruments) tarafından üretilen, 17 kademeli CMOS osilatör ve frekans bölücü entegre devresidir. DIP-8 (Dual Inline Package, Through-Hole) paketinde sunulan bu bileşen, genellikle 3.579545MHz kristal ile çalışarak 60Hz kare dalga çıkışı üretmek için tasarlanmıştır. Dijital saatler ve hassas zamanlama uygulamaları için ideal bir çözümdür. MM5369, kristal osilatör ve bölücü devresini tek bir yongada birleştirir ve düşük güç tüketimi ile dikkat çeker. İşte temel teknik özellikleri:

Entegre Devre Tipi: CMOS Osilatör/Frekans Bölen
Fonksiyon: 17 kademeli osilatör/bölen, 60Hz kare dalga çıkışı
Giriş Frekansı: 3.579545MHz (standart renk patlama kristali)
Çıkış Frekansı:
- Pin 1: 60Hz (standart dijital saat zaman tabanı)
- Pin 7: Kristal frekansı (3.579545MHz)
Besleme Voltajı: 3V - 15V
Güç Tüketimi:
- Durağan Akım: Maksimum 200µA (VDD = 10V)
- Çalışma Akımı: 4mA (4MHz, 10V)
Erişim Süresi: 100ns (tipik)
Çıkış Akımı: Tipik 16mA (6mA minimum)
Çalışma Sıcaklığı Aralığı: 0°C ila +70°C
Paket Tipi: DIP-8 (0.3" pin aralığı, THT)
Pin Konfigürasyonu:
- Pin 1: 60Hz Çıkış
- Pin 2: NC (Bağlantısız)
- Pin 3: Kristal Girişi
- Pin 4: GND (Toprak)
- Pin 5: Kristal Girişi
- Pin 6: NC (Bağlantısız)
- Pin 7: Kristal Frekans Çıkışı (3.579545MHz)
- Pin 8: VDD (Besleme)
RoHS Uyumluluğu: Çevre dostu, kurşunsuz üretim
ECCN Kodu: EAR99

Bu özellikler, MM5369AA/N’yi dijital saatler ve hassas zamanlama gerektiren uygulamalar için uygun bir seçim haline getirir. DIP-8 paketi, breadboard ve prototip uygulamaları için kolay montaj sağlar.MM5369AA/N’nin Avantajları

Hassas Zamanlama: 3.579545MHz kristal ile ±20 ppm doğrulukta 60Hz çıkışı.
Düşük Güç Tüketimi: CMOS teknolojisi, batarya ile çalışan cihazlar için ideal.
Geniş Voltaj Aralığı: 3V-15V, farklı sistemlerle uyumluluk sağlar.
Basit Tasarım: Entegre kristal osilatör, harici bileşen ihtiyacını azaltır.
İki Çıkış: 60Hz (Pin 1) ve kristal frekansı (Pin 7) çıkışı sunar.
Dayanıklılık: 0°C ila +70°C sıcaklık aralığında güvenilir performans.

MM5369AA/N’nin Kullanım Alanları
MM5369AA/N, hassas frekans üretimi ve zamanlama gerektiren uygulamalarda kullanılır. Başlıca kullanım alanları:

Dijital Saatler: 60Hz zaman tabanı üretimi için standart dijital saat devreleri.
Zamanlayıcılar: Ev aletleri (mikrodalga, fırın) ve endüstriyel zamanlayıcılar.
Frekans Bölenler: Yüksek frekanslı kristal sinyallerini düşük frekanslara bölme.
Elektronik Hobi Projeleri: Arduino ve mikrodenetleyici tabanlı zamanlama devreleri.
Tüketici Elektroniği: TV, video kaydediciler ve diğer cihazlarda zamanlama.
Endüstriyel Elektronik: Hassas frekans referansı gerektiren kontrol sistemleri.

MM5369AA/N Satın Alma Opsiyonu: DeltaSet Elektronik
DeltaSet Elektronik, Türkiye’de elektronik bileşen tedariki konusunda lider bir firmadır. MM5369AA/N DIP-8 entegre devre, DeltaSet Elektronik’in geniş stoklarında mevcuttur. Hızlı teslimat ve müşteri odaklı hizmet anlayışıyla, projeleriniz için güvenilir bir tedarikçi sunar.Satın Alma Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212-2512460
E-posta: [email protected]
Ödeme Seçenekleri: Havale ve EFT

DeltaSet Elektronik, MM5369AA/N gibi yüksek kaliteli entegre devreleri stoklarında bulundurarak, endüstriyel ve bireysel projeler için hızlı ve güvenilir çözümler sunar. İhtiyacınız olan elektronik bileşenler için hemen iletişime geçin.

Havale / EFT

Havale ile 1,00 Sepetinizdeki ürünleri havale eft ile satın alabilirsiniz

MM5369, MM5369AA/N, DIP-8, 60Hz zamanlayıcı, 17 kademeli osilatör, DeltaSet Elektronik, kristal osilatör, düşük güç, elektronik bileşen, dijital saat, hızlı teslimat, güvenilir tedarik, National Semiconductor, CMOS IC, frekans bölücü
