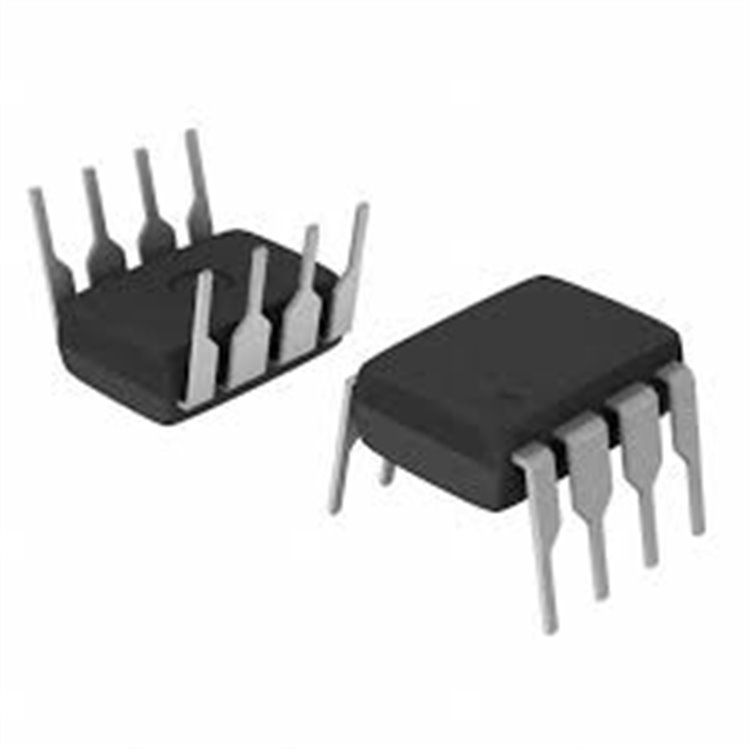

NE5534P DIP-8 Texas Instruments Operasyonel Amplifikatör: Özellikler ve Açıklama
Başlık: NE5534P DIP-Noise Op-Amp 10MHz 8 Texas Instruments
NE5534P, Texas Instruments tarafından üretilen düşük gürültülü bir operasyonel amplifikatördür (op-amp). DIP-8 kılıfıyla delik içi teknoloji (THT) montaj için tasarlanmıştır. Yüksek bant genişliği, düşük gürültü ve yüksek çıkış gücüyle, ses ve hassas analog uygulamalar için idealdir. Bu rehber, NE5534P’nin teknik özelliklerini, kullanım alanlarını ve avantajlarını detaylı bir şekilde sunarak “NE5534P op-amp”, “NE5534P datasheet” veya “NE5534P fiyat” gibi aramalar için SEO uyumlu, kapsamlı bir içerik sunar.
NE5534P DIP-8 Texas Instruments Nedir?
NE5534P, tekli bir düşük gürültülü operasyonel amplifikatördür ve özellikle ses devrelerinde yüksek performans sağlar. Geniş bant genişliği (10MHz), düşük toplam harmonik bozulma (THD) ve yüksek çıkış akımıyla, profesyonel ses ekipmanları ve hassas analog devreler için uygundur. DIP-8 kılıf, prototip geliştirme ve endüstriyel uygulamalarda kolay kullanım sunar. Dengelenmiş giriş empedansı ve düşük gürültü seviyesi, yüksek kaliteli amplifikasyon sağlar.
NE5534P DIP-8 Teknik Özellikler
Teknik özellikler, Texas Instruments veri sayfasından derlenmiştir:
-
Tip: Tekli Operasyonel Amplifikatör (Low-Noise).
-
Kılıf Tipi: DIP-8 (8-Pin Dual Inline Package).
-
Besleme Gerilimi: ±5V ila ±15V (tipik ±12V).
-
Bant Genişliği (Gain Bandwidth Product): 10MHz.
-
Dönüş Hızı (Slew Rate): 13V/µs.
-
Giriş Ofset Gerilimi: 0.5mV (tipik), 4mV (maksimum).
-
Giriş Gürültü Gerilimi: 4nV/√Hz (1kHz’de).
-
Toplam Harmonik Bozulma (THD): 0.002% (tipik, 1kHz, 600Ω yük).
-
Çıkış Akımı: ±38mA (maksimum).
-
Ortak Mod Reddetme Oranı (CMRR): 100dB (tipik).
-
Güç Tüketimi: 4mA (tipik, ±15V).
-
Giriş Empedansı: 100kΩ (diferansiyel, tipik).
-
Çalışma Sıcaklığı: 0°C ila +70°C (ticari sınıf).
-
Pin Konfigürasyonu:
-
Pin 1: Dengeleme (Balance).
-
Pin 2: Tersleyici Giriş (Inverting Input).
-
Pin 3: Terslemeyen Giriş (Non-Inverting Input).
-
Pin 4: V- (Negatif Besleme).
-
Pin 5: Dengeleme (Balance).
-
Pin 6: Çıkış (Output).
-
Pin 7: V+ (Pozitif Besleme).
-
Pin 8: NC (Bağlantı Yok).
-
Özel Özellikler:
-
Düşük gürültü, ses uygulamaları için ideal.
-
Yüksek çıkış gücü, 600Ω yüklere uygun.
-
Geniş dinamik aralık ve düşük bozulma.
-
Harici dengeleme kapasitörüyle esnek tasarım.
-
RoHS Uyumluluğu: Evet, çevre dostu.
Bu özellikler, NE5534P’yi yüksek kaliteli analog devreler için uygun kılar.
NE5534P DIP-8 Kullanım Alanları
NE5534P, düşük gürültü ve yüksek performans gerektiren birçok alanda kullanılır:
-
Ses Ekipmanları: Preamplifikatörler, mikserler, ekolayzerler ve hi-fi ses sistemleri.
-
Müzik Aletleri: Gitar amplifikatörleri ve efekt pedalları.
-
Endüstriyel Elektronik: Sensör amplifikatörleri ve veri toplama sistemleri.
-
Hobi Projeleri: Arduino ve Raspberry Pi ile ses devreleri.
-
Test ve Ölçüm: Osiloskoplar ve sinyal işleme cihazları.
-
Medikal Cihazlar: Düşük gürültülü sinyal amplifikasyonu.
Yüksek bant genişliği ve düşük THD, profesyonel ses uygulamalarında öne çıkar.
NE5534P DIP-8 Avantajlar
Neden NE5534P’yi seçmelisiniz? Temel avantajlar:
-
Düşük Gürültü: 4nV/√Hz, yüksek kaliteli ses için ideal.
-
Yüksek Performans: 10MHz bant genişliği ve 13V/µs dönüş hızı.
-
Esnek Besleme: ±5V ila ±15V, farklı devre tasarımlarına uygun.
-
Dayanıklılık: DIP-8 kılıf, kolay montaj ve uzun ömür.
-
Texas Instruments Kalitesi: Güvenilir ve yaygın desteklenen op-amp.
-
Uygun Maliyet: Yüksek performanslı ses devreleri için ekonomik.
NE5534P DIP-8 Sık Sorulan Sorular (SSS)
-
NE5534P’nin maksimum çıkış akımı nedir? ±38mA.
-
NE5534P, NE5532 ile aynı mı? Hayır, NE5534P tekli op-amp, NE5532 ise çift op-amp’tir; NE5534P daha düşük gürültü sunar.
-
3.3V ile çalışır mı? Hayır, minimum ±5V gerekir.
