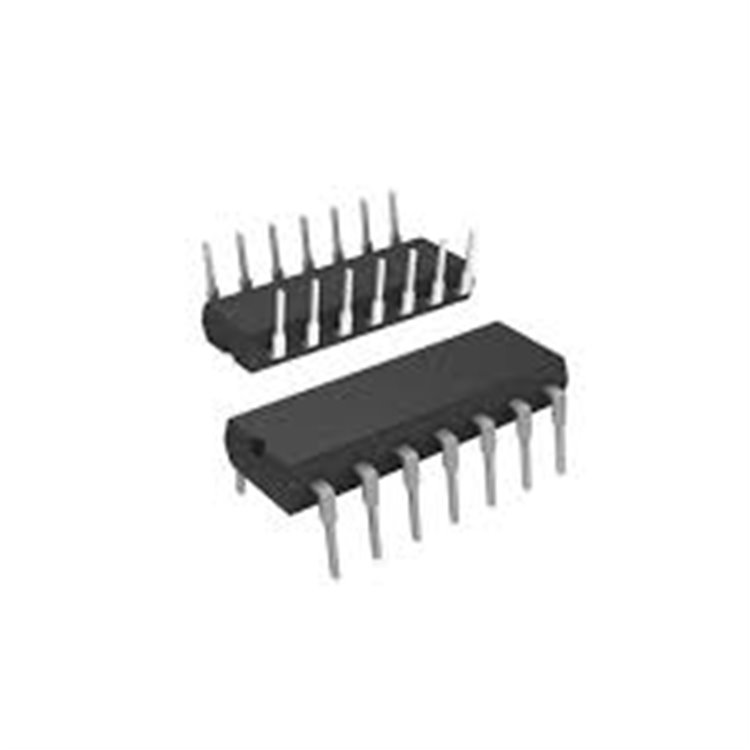

NE556N DIP-14 ÇİFT ZAMANLAYICI IC - DELTASET ELEKTRONİK

NE556N, ÇİFT 555 ZAMANLAYICI, 4.5-16V, DIP-14

* * * * * *

Ürün Kodu 34111326

Stok Kodu NE556N-DIP14-DELTA: NE556N DIP-14, çift 555 zamanlayıcı IC, 4.5-16V, 500kHz, osilatör ve zamanlama için ideal. DeltaSet Elektronik stoklarında, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

SST27SF020-70-3C-PH 2MBİT FLASH BELLEK DIP-32 - DELTASET ELEKTRONİK

TC4469CPD DIP-14 DÖRTLÜ MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

NE556N DIP-14 THT-Zamanlayıcı Entegresi

NE556N DIP-14 Çift Zamanlayıcı IC’nin Teknik Özellikleri
NE556N, Texas Instruments (veya eşdeğer üreticiler) tarafından üretilen, iki adet NE555 zamanlayıcı devresini tek bir pakette birleştiren bir entegre devredir. DIP-14 (PDIP, Through-Hole) paketinde sunulan bu bileşen, monostable (tek atış) ve astable (osilatör) modlarda çalışabilir. Geniş voltaj aralığı ve yüksek çıkış akımı ile osilatör, zamanlama ve darbe üretimi gibi uygulamalar için tasarlanmıştır. İşte temel teknik özellikleri:

Entegre Devre Tipi: Çift Zamanlayıcı IC (Çift NE555)
Zamanlayıcı Sayısı: 2
Besleme Voltajı: 4.5V - 16V
Maksimum Frekans: 500kHz (tipik)
Çıkış Akımı: ±200mA (kaynak veya batırma)
Güç Tüketimi: 12mA (tipik, VCC = 15V, çıkış düşük)
Çıkış Voltaj Seviyeleri:
- Yüksek: VCC - 1.7V (tipik)
- Düşük: 0.25V (tipik, IO = 100mA)
Çalışma Modları: Astable (Osilatör), Monostable (Tek Atış)
Zamanlama Doğruluğu: Harici RC bileşenlerine bağlı
Çalışma Sıcaklığı Aralığı: 0°C ila +70°C (ticari sınıf)
Paket Tipi: DIP-14 (PDIP, 0.3" pin aralığı, THT)
Pin Konfigürasyonu (Her Zamanlayıcı İçin):
- Zamanlayıcı 1:
  - Pin 1: Toprak (GND)
  - Pin 2: Tetik (TRIG1)
  - Pin 3: Çıkış (OUT1)
  - Pin 4: Reset (RST1)
  - Pin 5: Kontrol Voltajı (CTRL1)
  - Pin 6: Eşik (THR1)
  - Pin 7: Deşarj (DIS1)
- Zamanlayıcı 2:
  - Pin 8: Deşarj (DIS2)
  - Pin 9: Eşik (THR2)
  - Pin 10: Kontrol Voltajı (CTRL2)
  - Pin 11: Reset (RST2)
  - Pin 12: Çıkış (OUT2)
  - Pin 13: Tetik (TRIG2)
  - Pin 14: VCC (Besleme)
RoHS Uyumluluğu: Çevre dostu, kurşunsuz üretim
ECCN Kodu: EAR99

Bu özellikler, NE556N’yi çok yönlü zamanlama ve osilatör uygulamaları için ideal bir seçim haline getirir. DIP-14 paketi, breadboard ve prototip uygulamaları için kolay montaj sağlar.NE556N’nin Avantajları

Çift Zamanlayıcı: İki bağımsız 555 zamanlayıcı, tek pakette yer tasarrufu sağlar.
Geniş Voltaj Aralığı: 4.5V-16V, farklı sistemlerle uyumluluk sunar.
Yüksek Çıkış Akımı: ±200mA, küçük yükleri doğrudan sürebilir (ör. LED, röle).
Esnek Çalışma Modları: Astable ve monostable modlar, geniş uygulama yelpazesi sunar.
Düşük Maliyet: Ekonomik ve yaygın kullanılan bir bileşen.
Dayanıklılık: 0°C ila +70°C sıcaklık aralığında güvenilir performans.

NE556N’nin Kullanım Alanları
NE556N, zamanlama, darbe üretimi ve osilatör devrelerinde kullanılır. Başlıca kullanım alanları:

Osilatör Devreleri: Kare dalga ve PWM sinyal üretimi.
Zamanlama Devreleri: Gecikme, zamanlayıcı ve darbe genişliği modülasyonu.
Elektronik Hobi Projeleri: Arduino ve mikrodenetleyici tabanlı devreler.
Tüketici Elektroniği: TV, ses sistemleri ve kontrol devreleri.
Endüstriyel Elektronik: Röle kontrolü ve proses zamanlama sistemleri.
Eğitim Amaçlı Devreler: Elektronik laboratuvarlarında 555 tabanlı deneyler.

NE556N Satın Alma Opsiyonu: DeltaSet Elektronik
DeltaSet Elektronik, Türkiye’de elektronik bileşen tedariki konusunda lider bir firmadır. NE556N DIP-14 entegre devre, DeltaSet Elektronik’in geniş stoklarında mevcuttur. Hızlı teslimat ve müşteri odaklı hizmet anlayışıyla, projeleriniz için güvenilir bir tedarikçi sunar.Satın Alma Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212-2512460
E-posta: [email protected]
Ödeme Seçenekleri: Havale ve EFT

DeltaSet Elektronik, NE556N gibi yüksek kaliteli zamanlayıcı IC’leri stoklarında bulundurarak, endüstriyel ve bireysel projeler için hızlı ve güvenilir çözümler sunar. İhtiyacınız olan elektronik bileşenler için hemen iletişime geçin.
