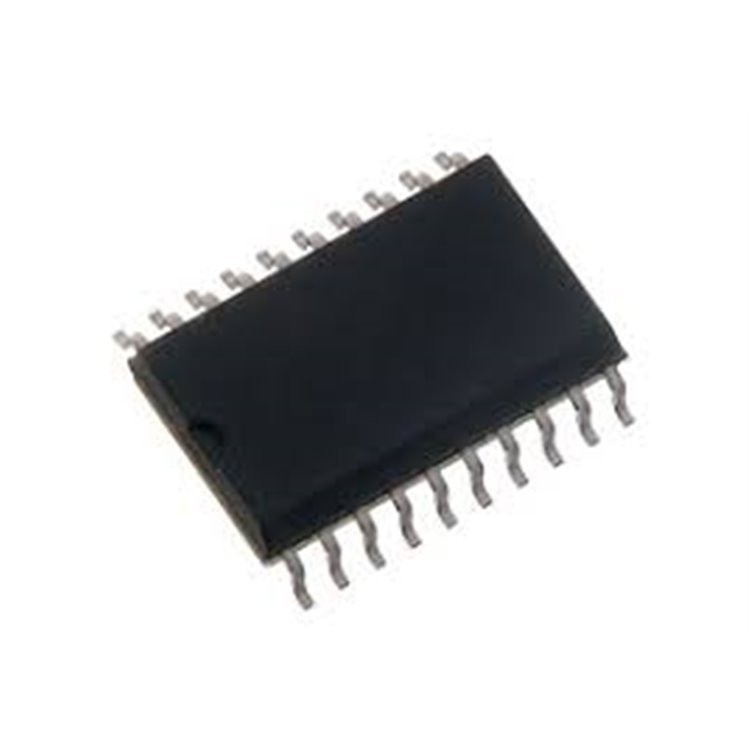

PCF8574 TSSOP-20 I2C GPIO GENİŞLETİCİ - DELTASET ELEKTRONİK

8-BİT I2C GPIO GENİŞLETİCİ, KOMPAKT TSSOP-20

* * * * * *

Ürün Kodu 3411597

Stok Kodu PCF8574-TSSOP20: NXP PCF8574, TSSOP-20 kılıflı, 8-bit I2C GPIO genişletici. Mikrodenetleyici projeleri için 8 ek pin, 0x20-0x27 adres aralığı. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

PCF8574AT I2C I/O GENİŞLETİCİ SOIC-16 VE OPTOKUPLÖR ÇÖZÜMLERİ - DELTAS

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

SST27SF020-70-3C-PH 2MBİT FLASH BELLEK DIP-32 - DELTASET ELEKTRONİK

PCF8574

PCF8574PW datasheet - ti PCF8574, Remote 8-Bit I/o Expander For I2C-Bus

PCF8574 TSSOP-20 I2C GPIO Genişletici Özellikleri ve Satın Alma - DELTASET ELEKTRONİK

Detaylı Özellikler

Tip: 8-bit I2C GPIO Genişletici
Kılıf Tipi: TSSOP-20 (Yüzey Montaj, SMD, 6.5 mm x 4.4 mm x 1.1 mm)
I2C Adres Aralığı: 0x20 - 0x27 (7-bit adresleme, A0-A2 pinleriyle ayarlanabilir)
Pin Sayısı: 8 adet çift yönlü I/O pini (P0-P7)
Çıkış Türü: Açık drenaj (open-drain), dahili 100 kΩ pull-up direnci
Çıkış Akımı:
- Low (sink): 25 mA (maksimum, pin başına)
- High: 300 µA (maksimum, pull-up ile)
Besleme Voltajı: 2.5V - 6V (3.3V ve 5V sistemlerle uyumlu)
I2C Hızı: 100 kHz (standart mod)
Kesme (Interrupt) Desteği: Açık drenaj INT çıkışı, pin değişikliklerinde mikrodenetleyiciyi uyarır
Pin Konfigürasyonu:
- P0-P7: Çift yönlü I/O pinleri (giriş/çıkış)
- A0-A2: Adres seçim pinleri
- SDA, SCL: I2C veri ve saat hatları
- INT: Kesme çıkışı
- VDD, VSS: Güç ve toprak
Çalışma Sıcaklığı: -40°C ile +85°C
Ek Özellikler:
- RoHS uyumlu (kurşunsuz)
- 8 cihaza kadar kademeli bağlanma (64 GPIO’ya kadar)
- Düşük güç tüketimi (10 µA bekleme, tipik)
- LCD ekranlar ve sensör kartları için yaygın kullanım

Kaynaklar: NXP PCF8574 datasheet, Adafruit PCF8574 Breakout, Instructables.PCF8574 TSSOP-20 Avantajları

Kompakt Tasarım: TSSOP-20 kılıf, yüksek yoğunluklu PCB’ler için yer tasarrufu sağlar.
Ek GPIO Pinleri: 8 adet çift yönlü I/O pini, Arduino ve diğer mikrodenetleyiciler için pin sayısını artırır.
I2C Arabirimi: Sadece 2 pin (SDA, SCL) ile kontrol, diğer I2C cihazlarıyla paylaşılabilir.
Kesme Desteği: Pin değişikliklerini algılayarak mikrodenetleyici yükünü azaltır.
Esnek Kullanım: Giriş (ör. buton) veya çıkış (ör. LED) olarak kullanılabilir, harici pull-up direnci gerekebilir.

PCF8574 TSSOP-20 Kullanım AlanlarıPCF8574, şu alanlarda yaygın olarak kullanılır:

Mikrodenetleyici Projeleri: Arduino, ESP8266, ESP32 ile GPIO genişletme.
LCD Ekran Kontrolü: I2C tabanlı LCD shield’lerde (ör. 1602 LCD).
Sensör ve Buton Arayüzleri: Çoklu giriş/çıkış gerektiren sistemler.
Endüstriyel Otomasyon: Kontrol panelleri ve veri toplama sistemleri.
Hobi ve Eğitim Projeleri: DIY devreler ve prototip uygulamaları.

PCF8574 TSSOP-20 ile İlgili İpuçları

Bağlantı:
- SDA ve SCL pinlerini mikrodenetleyiciye bağlayın (Arduino’da A4:SDA, A5:SCL).
- A0-A2 pinlerini GND veya VDD’ye bağlayarak adresi ayarlayın (varsayılan: 0x20).
- Harici pull-up dirençleri (4.7 kΩ) SDA ve SCL hatlarına ekleyin.
Kütüphane: Arduino için PCF8574_library kullanın (https://github.com/xreef/PCF8574_library).
Montaj: TSSOP-20 kılıf, yüzey montaj için uygundur; reflow lehimleme önerilir (maks. 260°C, 10 saniye).
Çıkış Kısıtlamaları: Yüksek lojik seviyede LED sürmek için harici pull-down direnci gerekebilir.
Test: I2C tarayıcı (I2C Scanner) ile cihaz adresini doğrulayın.
Datasheet: NXP PCF8574 datasheet’ini inceleyin.
Alternatifler: PCF8574A (farklı adres aralığı: 0x38-0x3F), MCP23017 (16-bit GPIO), veya TCA9548A (I2C MUX ile birlikte).
Depolama: Nemden uzak, kuru bir ortamda saklayın; ESD korumasına dikkat edin.

PCF8574 TSSOP-20 Satın Alma - DELTASET ELEKTRONİKPCF8574 TSSOP-20 I2C GPIO Genişletici, DELTASET ELEKTRONİK üzerinden orijinal ve uygun fiyatlarla temin edilebilir. DELTASET ELEKTRONİK, hızlı kargo ve güvenilir hizmetiyle Türkiye’nin önde gelen elektronik komponent tedarikçilerindendir.Satın Alma ve Stok Sorgulama için İletişim Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212 251 24 60 (tel:+902122512460)
E-Posta: [email protected] (mailto:[email protected])

DELTASET ELEKTRONİK’in Avantajları:

Orijinal Ürünler: NXP, TI gibi güvenilir markalar.
Hızlı Teslimat: Aynı gün kargo seçenekleri.
Müşteri Desteği: Teknik sorular için profesyonel yardım.
Geniş Ürün Yelpazesi: Entegre devreler, sensörler, konnektörler ve daha fazlası.

SonuçPCF8574 TSSOP-20 I2C GPIO Genişletici, 8-bit ek I/O pinleri, kompakt TSSOP-20 kılıf ve düşük güç tüketimiyle mikrodenetleyici projeleri, LCD kontrolü ve sensör arayüzleri için ideal bir bileşendir. DELTASET ELEKTRONİK üzerinden bu genişleticiyi satın alabilir, www.deltaset.net, 0212 251 24 60 (tel:+902122512460) veya [email protected] (mailto:[email protected]) üzerinden stok durumunu öğrenebilirsiniz. Hemen sipariş verin ve projelerinizi güçlendirin!
