PCF8574AT I2C I/O GENİŞLETİCİ SOIC-16 VE OPTOKUPLÖR ÇÖZÜMLERİ - DELTAS

8-BİT I2C I/O GENİŞLETİCİ VE OPTOKUPLÖR İLE İZOLE GİRİŞ/ÇIKIŞ UYGULAMA

* * * * * *

Ürün Kodu 3411605

Stok Kodu PCF8574AT-SOIC16: NXP PCF8574AT, 8-bit I2C I/O genişletici, SOIC-16 kılıf, 100 kHz I2C hızı. Optokuplör ile izole giriş/çıkış için optimize. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

SST27SF020-70-3C-PH 2MBİT FLASH BELLEK DIP-32 - DELTASET ELEKTRONİK

TC4469CPD DIP-14 DÖRTLÜ MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

PCF8574T SOP16 pcf857sop-16 PCF8574AT SOP SMD

PCF8574AT I2C I/O Genişletici SOIC-16 ve Optokuplör Çözümleri - DELTASET ELEKTRONİK

Ürün Özellikleri (PCF8574AT)

Tip: 8-Bit I2C I/O Genişletici

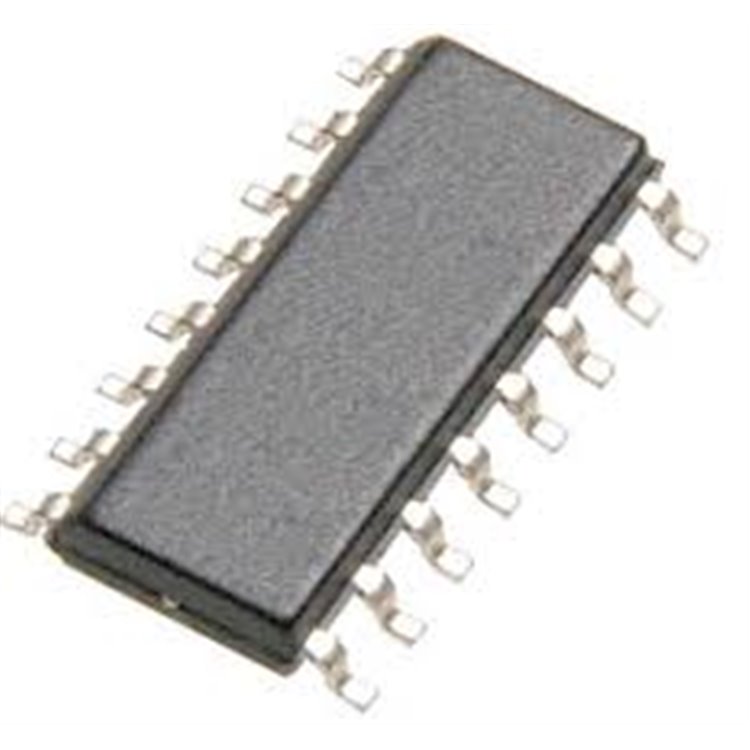

Kılıf Tipi: SOIC-16 (Yüzey Montaj, 10.3 mm x 7.5 mm x 2.65 mm)
I2C Hızı: Maksimum 100 kHz
Besleme Voltajı (Vcc): 2.5V - 6V (tipik 5V)
Giriş/Çıkış Pinleri: 8 adet (P0-P7, quasi-bidirectioneel, açık drenaj)
Akım Kapasitesi:
- Sink Akımı: 25mA (pin başına, düşük seviye)
- Source Akımı: 300µA (pin başına, yüksek seviye, pull-up ile)
Kesme (Interrupt) Çıkışı: INT pini, giriş değişimlerinde aktif düşük sinyal
Pin Konfigürasyonu:
- Pin 1-3: A0-A2 (Adres seçimi)
- Pin 4-7, 9-12: P0-P7 (I/O pinleri)
- Pin 8: Vss (GND)
- Pin 13: INT (Kesme çıkışı, aktif düşük)
- Pin 14: SCL (I2C saat)
- Pin 15: SDA (I2C veri)
- Pin 16: Vcc (Besleme, 5V)
Çalışma Sıcaklığı: -40°C ile +85°C
Ek Özellikler:
- RoHS uyumlu, kurşunsuz tasarım
- 400 kHz’e kadar I2C uyumluluğu (hızlı mod cihazlarla)
- Düşük bekleme akımı (~10µA)
- 16 cihaza kadar adreslenebilir (A0-A2 pinleriyle)
- Dahili pull-up dirençli quasi-bidirectioneel I/O

Kaynak: NXP PCF8574AT datasheetOptokuplör ile Kullanım Özellikleri

Optokuplör Önerisi: PC817 (genel amaçlı, 5kV izolasyon)
İzolasyon Voltajı: 3V-30V (optokuplör ve direnç seçimine bağlı)
Tipik Devre:
- Giriş tarafı: 24V sinyal, 1kΩ-2.2kΩ seri direnç ile optokuplör LED’ine bağlanır.
- Çıkış tarafı: Optokuplörün kollektör çıkışı PCF8574AT P0-P7 pinine, emiter GND’ye bağlanır; 10kΩ pull-up direnci ile 5V’a çekilir.
Akım Sınırlamaları:
- PCF8574AT girişleri doğrudan 5V’a bağlandığında 46mA akım çekebilir, bu nedenle optokuplör çıkışı için BC547/BC337 gibi bir transistör tamponu önerilir.
- Optokuplör çıkışı genellikle 1.5V-2V sağlar; transistör ile 4.5V-5V elde edilir.
Avantajlar:
- Galvanik izolasyon, yüksek voltajlı sistemlerde güvenliği artırır.
- Gürültü bağışıklığı, endüstriyel uygulamalarda güvenilirlik sağlar.
- 3V-30V geniş giriş aralığı, esnek kullanım sunar.

Genel Avantajlar

Esnek I/O Genişletme: 8-bit I/O, mikrodenetleyicilerde GPIO eksikliğini çözer.
Düşük Güç Tüketimi: ~10µA bekleme akımı, batarya ile çalışan sistemler için uygun.
Kompakt SOIC-16 Kılıf: Yüzey montaj, yüksek yoğunluklu PCB’ler için ideal.
Optokuplör Entegrasyonu: İzole giriş/çıkış, endüstriyel ve gürültülü ortamlarda güvenilirlik.
I2C Uyumluluğu: Arduino, Raspberry Pi ve diğer platformlarla kolay entegrasyon.

Kullanım Alanları

Mikrodenetleyici Sistemleri: Arduino, Raspberry Pi ile GPIO genişletme.
Endüstriyel Otomasyon: İzole giriş/çıkış kontrolü (örn. PLC’ler, sensörler).
Ev Otomasyonu: Röle, LED ve anahtar kontrolü.
İletişim Cihazları: Telsiz ve düşük frekanslı sistemlerde sinyal yönetimi.
Hobi ve DIY Projeleri: I2C tabanlı kontrol devreleri ve prototipler.

Kullanım İpuçları

Bağlantı (PCF8574AT):
- Vcc (Pin 16) için 5V, Vss (Pin 8) için GND bağlayın; 100 nF bypass kondansatörü kullanın.
- SCL (Pin 14) ve SDA (Pin 15) için 4.7kΩ pull-up dirençleri ekleyin.
- P0-P7 pinlerini giriş veya çıkış olarak konfigüre edin; giriş için pull-up direnci (10kΩ) kullanın.
- Adres pinleri (A0-A2) ile I2C adresini ayarlayın (0x20-0x27).
Optokuplör Entegrasyonu:
- Optokuplör çıkışı PCF8574AT girişine bağlanırken, düşük voltaj (1.5V-2V) sorununu çözmek için BC547/BC337 transistör tamponu kullanın.
- Örnek devre: 24V giriş, 1.5kΩ seri direnç, PC817 optokuplör, 10kΩ pull-up ve BC547 transistör ile 5V sinyal üretimi.
Montaj: SOIC-16 kılıf, yüzey montaj (SMD) için uygundur; reflow lehimleme kullanın (maks. 260°C, 10 saniye).
Test: Multimetre ile Vcc (~5V) ve I/O pin lojik seviyelerini kontrol edin; osiloskop ile I2C sinyallerini doğrulayın.
ESD Koruması: Statik elektriğe karşı antistatik bileklik kullanın.
Datasheet: NXP PCF8574AT datasheet’ini inceleyin.
Alternatifler:
- MCP23008 (Microchip, 8-bit I2C I/O genişletici, SOIC-18)
- PCF8574T (benzer, farklı adres aralığı)
- TCA9554 (Texas Instruments, 8-bit I2C I/O genişletici)
Depolama: Nemden uzak, kuru ortamda saklayın; ESD koruması için antistatik önlem alın.
