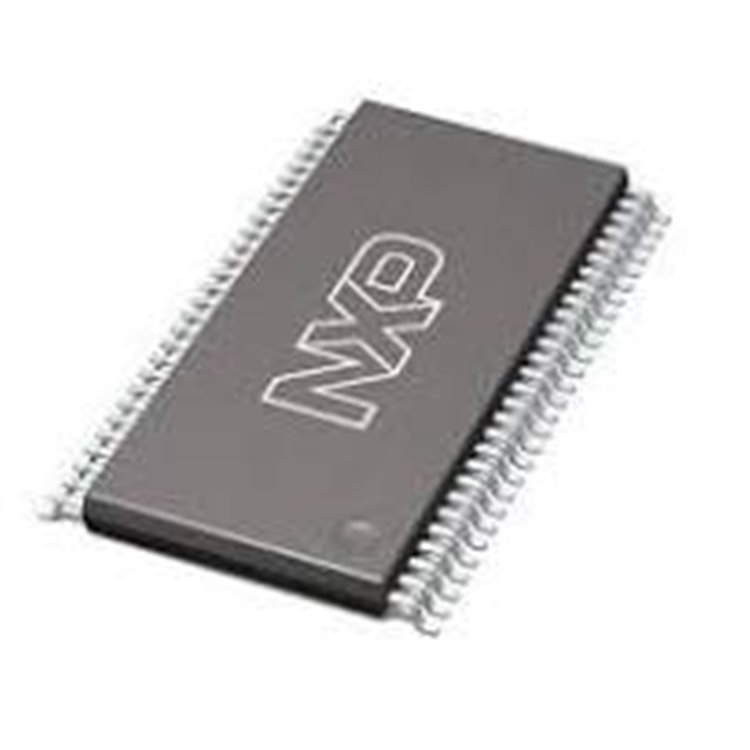

PCF8576DT/2 DOT MATRİX LCD SÜRÜCÜ TSSOP-56 - DELTASET ELEKTRONİK

EVRENSEL DÜŞÜK MULTİPLEX ORANLI LCD SÜRÜCÜ, I2C ARAYÜZLÜ

* * * * * *

Ürün Kodu 34112060

Stok Kodu PCF8576DT/2-TSSOP56: NXP PCF8576DT/2, 20 haneli dot matrix LCD sürücü, TSSOP-56 kılıf, 2.5V/3.3V/5V, I2C arayüzü. Endüstriyel ve otomotiv uygulamaları için uygun. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

SST27SF020-70-3C-PH 2MBİT FLASH BELLEK DIP-32 - DELTASET ELEKTRONİK

TC4469CPD DIP-14 DÖRTLÜ MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

PCF8576DT

PCF8576DT/2 Dot Matrix LCD Sürücü TSSOP-56 - DELTASET ELEKTRONİK

Ürün Özellikleri

Tip: Evrensel LCD Sürücü (Dot Matrix, Düşük Multiplex Oranları)
Kılıf Tipi: TSSOP-56 (Yüzey Montaj, 14 mm x 6.1 mm x 1.1 mm, 56 pin)
Besleme Voltajı (Vdd): 2.5V - 6V (tipik 2.5V, 3.3V, 5V)
Arayüz: I2C-bus (400 kHz’e kadar)
Ekran Desteği:
- Maksimum 64x40 nokta (2560 segment)
- 20 haneli 7-segment + DP veya 14-segment + DP + AP
- 4:1, 3:1, 2:1 veya statik sürücü modları
Akım Tüketimi:
- Tipik: ~20 µA (Vdd = 5V, ekran kapalı)
- Maksimum: 100 µA (aktif mod)
Özellikler:
- Dahili osilatör, harici saat gerektirmez
- Latch modu, strobe modu ve otomatik artırma modu
- Elektrik stresine ve ESD’ye karşı koruma devreleri
- Düşük güç tüketimi için optimize edilmiş
Pin Konfigürasyonu:
- 40 segment çıkış pini (S0-S39)
- 4 arka panel çıkış pini (BP0-BP3)
- I2C arayüz pinleri (SDA, SCL)
- Vdd, Vss, VLCD (LCD besleme)
- Detaylı pinout için datasheet’e bakınız
Çalışma Sıcaklığı: -40°C ile +85°C
Ek Özellikler:
- RoHS uyumlu (kurşunsuz)
- NXP’nin CMOS teknolojisi, yüksek gürültü bağışıklığı
- Otomotiv uygulamaları için AEC-Q100 uyumluluğu (belirli modeller)
- ESD ve nem hassasiyeti (MSL) koruması

Kaynak: NXP PCF8576DT/2 datasheetAvantajlar

Geniş Ekran Desteği: 64x40 nokta veya 20 haneli ekranlar için esnek kullanım.
Düşük Güç Tüketimi: 20 µA statik tüketim, batarya ile çalışan cihazlar için ideal.
I2C Arayüzü: Kolay entegrasyon, mikrodenetleyicilerle uyumlu.
Kompakt TSSOP-56 Kılıf: Yüzey montaj için uygun, yer tasarrufu sağlar.
Güvenilirlik: ESD koruması ve otomotiv sınıfı dayanıklılık.

Kullanım Alanları

Endüstriyel Kontrol Sistemleri: Gösterge panelleri, ölçüm cihazları.
Medikal Cihazlar: Teşhis ekipmanları, hasta izleme ekranları.
Otomotiv Elektroniği: Araç içi bilgi ekranları, gösterge panelleri.
Tüketici Elektroniği: Saatler, hesap makineleri, küçük ekranlı cihazlar.
Hobi ve Eğitim Projeleri: Arduino, STM32 ile LCD ekran projeleri.

Kullanım İpuçları

Bağlantı:
- I2C arayüzü için SDA ve SCL pinlerine pull-up dirençleri (4.7kΩ) bağlayın.
- VLCD pinine LCD için uygun voltaj (2.5V-6V) sağlayın.
- Vdd için 100 nF bypass kondansatörü kullanın.
- Segment (S0-S39) ve arka panel (BP0-BP3) pinlerini LCD’ye bağlayın.
Montaj: TSSOP-56 kılıf, yüzey montaj (SMD) için uygundur; reflow lehimleme kullanın (maks. 260°C, 10 saniye).
ESD Koruması: Statik elektriğe karşı dikkatli olun; antistatik bileklik kullanın.
Test: I2C iletişimini osiloskop veya lojik analizör ile kontrol edin; segment çıkışlarını multimetre ile doğrulayın.
Datasheet: NXP PCF8576DT/2 datasheet’ini inceleyin (https://www.nxp.com/docs/en/data-sheet/PCF8576D.pdf).
Alternatifler: PCF8576CHL/1 (LQFP-64), PCF8576CT/1 (VSO-56), PCF8566 (NXP, benzer özellikler).
Depolama: Nemden uzak, kuru bir ortamda saklayın; MSL (nem hassasiyeti) seviyesine dikkat edin.
