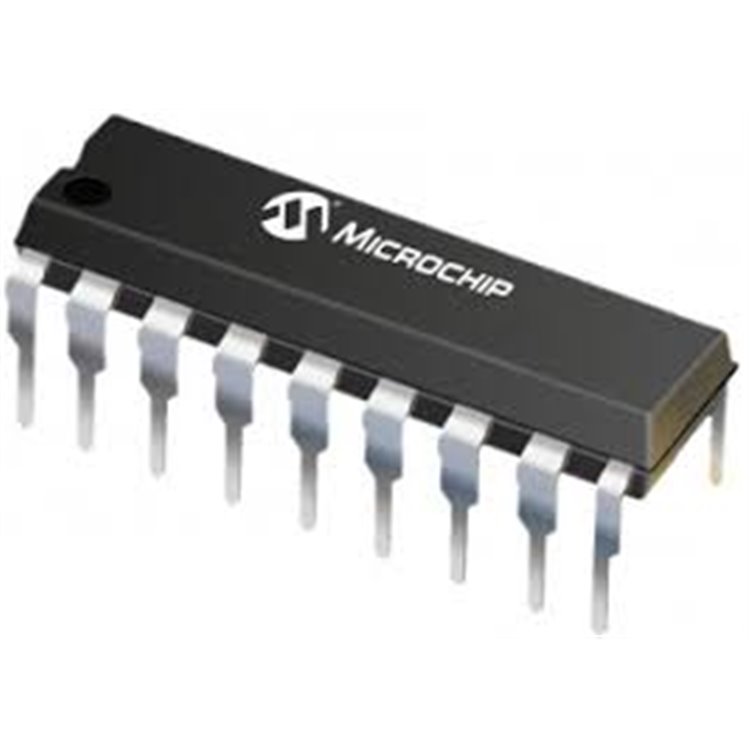

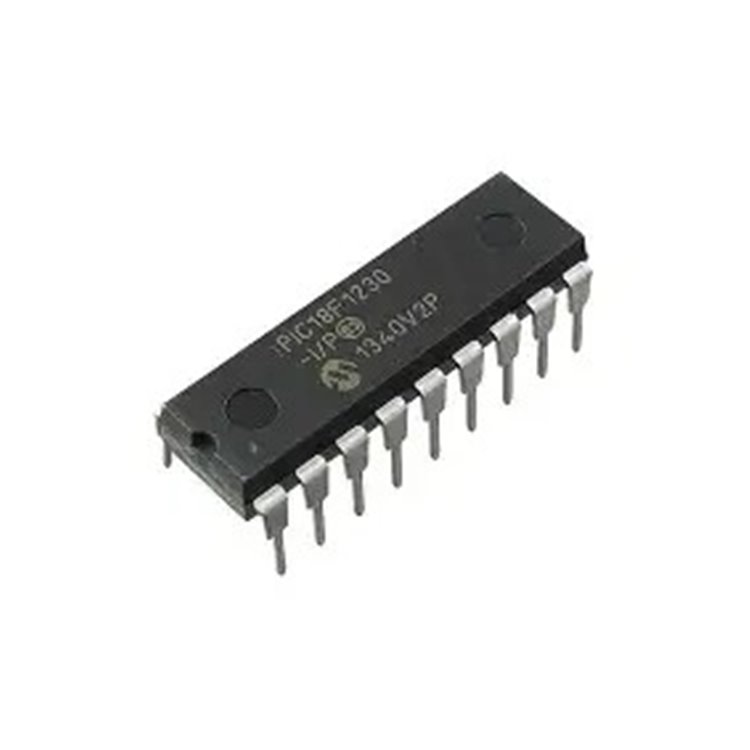

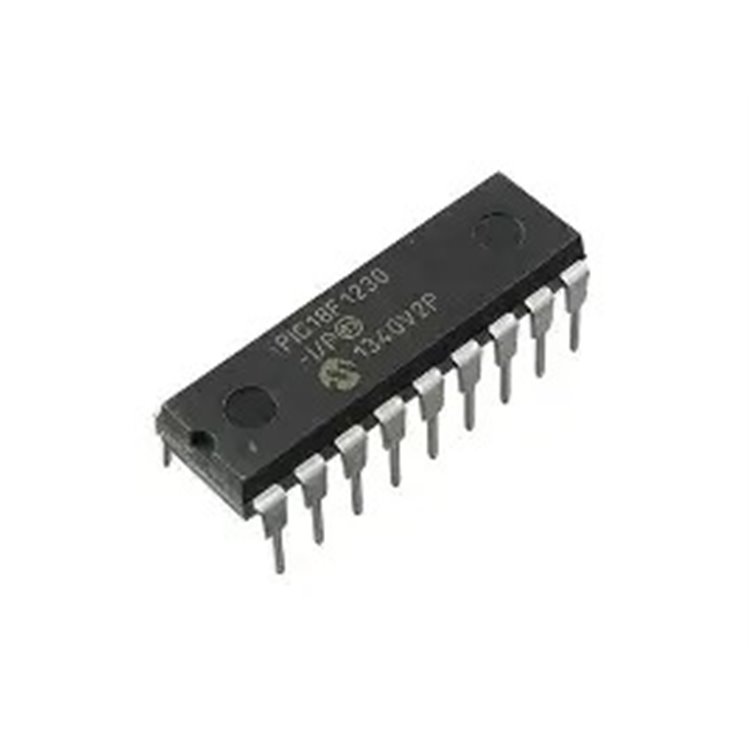

PIC18F1230-I/P, Microchip Technology tarafından üretilen 8-bit PIC mikrodenetleyicidir. DIP-18 kılıfta, 40MHz saat hızı, 4KB Flash program belleği, 256B SRAM ve 128B EEPROM ile motor kontrolü, robotik ve endüstriyel otomasyon gibi yüksek performanslı uygulamalar için tasarlanmıştır. 10-bit ADC, PWM modülü ve EUSART arayüzü gibi gelişmiş özellikler sunar. Düşük güç tüketimi ve esnek çevre birimleri, gömülü sistemler için idealdir.
Özellikler
-
Tip: 8-bit PIC18F mikrodenetleyici.
-
Saat Hızı: 40MHz (10 MIPS).
-
Program Belleği: 4KB Flash (2K x 16).
-
Veri Belleği: 256B SRAM, 128B EEPROM.
-
G/Ç Pinleri: 16.
-
ADC: 10-bit, 4 kanal.
-
PWM: 14-bit, 6 kanal (motor kontrolü için optimize).
-
Arayüzler: EUSART (RS-485, RS-232, LIN 2.0).
-
Zamanlayıcılar: İki 16-bit.
-
Besleme Voltajı: 4.2V - 5.5V.
-
Kılıf: DIP-18 (delik içi, 22.86mm x 6.35mm).
-
Çalışma Sıcaklığı: -40°C ila +85°C.
-
Özellikler: Düşük güç modu, harici osilatör desteği, RoHS uyumlu.
Kullanım Alanları
-
Motor kontrolü (DC, step motorlar).
-
Robotik ve otomasyon projeleri.
-
Endüstriyel kontrol sistemleri.
-
Sensör arayüzleri ve veri toplama.
-
Eğitim amaçlı gömülü sistem projeleri.
Teknik Özellikler
Kaynak: Microchip PIC18F1230 Veri Sayfası
Neden PIC18F1230-I/P?
4KB Flash ve 40MHz hız, yüksek performanslı uygulamalar için yeterlidir. 14-bit PWM modülü, hassas motor kontrolü sağlar. 10-bit ADC ve EUSART, sensör ve iletişim uygulamalarına uygundur. DIP-18 kılıf, breadboard ve prototip projeleri için idealdir. Microchip’in MPLAB X IDE desteği, kolay programlama sunar.
Nasıl Kullanılır?
-
Pin Bağlantıları:
-
Vdd (pin 14), Vss (pin 5): Besleme (4.2V-5.5V) ve toprak.
-
MCLR (pin 4): Sıfırlama pini (pull-up direnci ile 5V).
-
G/Ç pinleri (RA0-RA5, RB0-RB7): ADC, PWM, EUSART için yapılandırılabilir.
-
OSC1/OSC2 (pin 15, 16): Harici osilatör bağlantısı.
(Veri sayfası kontrolü önerilir.)
-
Besleme: 5V tipik, düşük gürültülü güç kaynağı önerilir.
-
Programlama: Microchip PICkit veya ICD ile MPLAB X IDE üzerinden programlanır.
-
Montaj: DIP-18 delik içi, lehimleme <260°C, 10s.
-
Koruma: Giriş voltajı 5.5V’yi aşmamalı, ESD önlemleri alın.
SSS
PIC18F1230-I/P vs PIC18F1330?
PIC18F1230, 4KB Flash, 4 ADC kanalı; PIC18F1330, 8KB Flash, 7 ADC kanalı. PIC18F1230 daha kompakt projeler için uygundur.
PIC18F1230-I/P vs PIC16F628A?
PIC18F1230, 40MHz, 4KB Flash, PWM ve EUSART; PIC16F628A, 20MHz, 2KB Flash, daha basit. PIC18F1230 daha güçlüdür. Arduino ile kullanılabilir mi?
Evet, ancak doğrudan Arduino IDE ile değil; MPLAB X IDE ve PIC programlayıcı gerekir.
