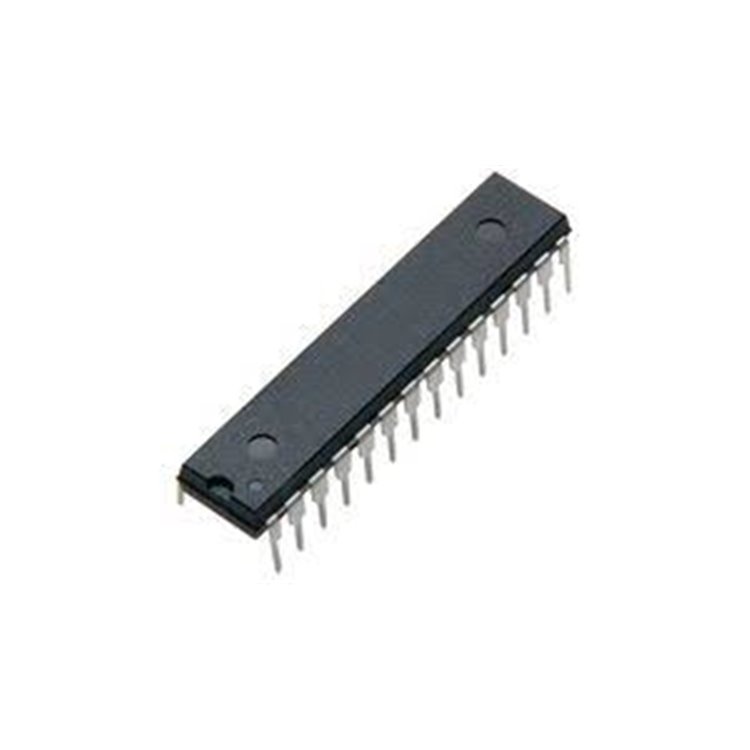

PIC18F25K22-I/SP, Microchip Technology tarafından üretilen bir 8-bit PIC mikrodenetleyicidir ve DIP-28 (Dual In-line Package, Through-Hole Technology) paketinde sunulur. Gelişmiş özellikler, düşük güç tüketimi ve çok yönlü çevre birimleri ile gömülü sistemler, endüstriyel kontrol, otomotiv, medikal cihazlar ve hobi projeleri için ideal bir seçimdir. PIC18F25K20’nin geliştirilmiş bir versiyonu olan bu mikrodenetleyici, daha fazla bellek ve ek özellikler sunar. Aşağıda PIC18F25K22-I/SP’nin detaylı özellikleri yer almaktadır:
-
Mimari: 8-bit PIC, Enhanced Mid-Range Core.
-
Paket Tipi: DIP-28, delikli montaj için uygun, breadboard ve prototip devrelerde kolay kullanım (yaklaşık 35mm x 7.6mm x 3.3mm).
-
CPU Özellikleri:
-
Çalışma Frekansı: Maksimum 64MHz (16 MIPS, dahili 16MHz osilatör veya harici kristal ile).
-
Komut Seti: 83 komut, RISC mimarisi.
-
Bellek:
-
Pim Sayısı: 28 pin, 22 genel amaçlı G/Ç (I/O) pini (maksimum 25mA kaynak/salma akımı).
-
Çevre Birimleri:
-
ADC: 10-bit, 17 kanal Analog-Dijital Çevirici (daha fazla kanal, gelişmiş hassasiyet).
-
Karşılaştırıcılar: 2 adet analog karşılaştırıcı.
-
PWM: 10-bit, 2 adet CCP ve 3 adet ECCP (Enhanced Capture/Compare/PWM) modülü.
-
Timer: 3 adet 8-bit, 4 adet 16-bit zamanlayıcı/sayacı.
-
İletişim Arayüzleri:
-
Harici Kesmeler: 3 adet harici kesme pini.
-
Çalışma Voltaj Aralığı: 1.8V ila 5.5V (endüstriyel sınıf, -I), düşük voltajlı sistemlerle uyumlu.
-
Güç Tüketimi:
-
Aktif modda: ~100µA/MHz (3V, 4MHz).
-
Uyku modunda: ~20nA (nanoWatt XLP teknolojisi), batarya destekli uygulamalar için ideal.
-
Çalışma Sıcaklık Aralığı: -40°C ila +85°C (endüstriyel sınıf), otomotiv ve zorlu koşullar için uygun.
-
Özellikler:
-
nanoWatt XLP Teknolojisi: Ultra düşük güç tüketimi.
-
Kendinden Programlanabilir Flash: Saha güncellemeleri için esneklik.
-
Dahili Osilatör: 31kHz’den 16MHz’e kadar ayarlanabilir.
-
CTMU (Charge Time Measurement Unit): Dokunmatik sensör ve kapasitif ölçüm uygulamaları için.
-
SR Latch: Donanımsal lojik kontrol için.
-
Uygulama Alanları:
-
Gömülü kontrol sistemleri (endüstriyel otomasyon, IoT cihazları).
-
Sensör arayüzleri ve veri toplama sistemleri.
-
Otomotiv ve medikal elektronik cihazlar.
-
Hobi projeleri ve eğitim amaçlı mikrodenetleyici uygulamaları.
-
Avantajlar:
-
Gelişmiş Çevre Birimleri: Çift MSSP ve EUSART, daha fazla bağlanabilirlik.
-
Esnek Programlama: MPLAB X IDE ve XC8 C derleyicisi ile kolay geliştirme.
-
Düşük Güç Tüketimi: Batarya ömrünü uzatır.
-
RoHS Uyumluluğu: Çevre dostu üretim.
Not: PIC18F25K22-I/SP, PIC18F25K20’ye kıyasla daha fazla çevre birimi (çift MSSP/EUSART, daha fazla ADC kanalı) ve gelişmiş özellikler (CTMU, SR Latch) sunar. Daha yüksek sıcaklık aralığı için PIC18F25K22-E/SP (-40°C ila +125°C) değerlendirilebilir. Alternatif modeller: PIC18F26K22, PIC18F24K22.
