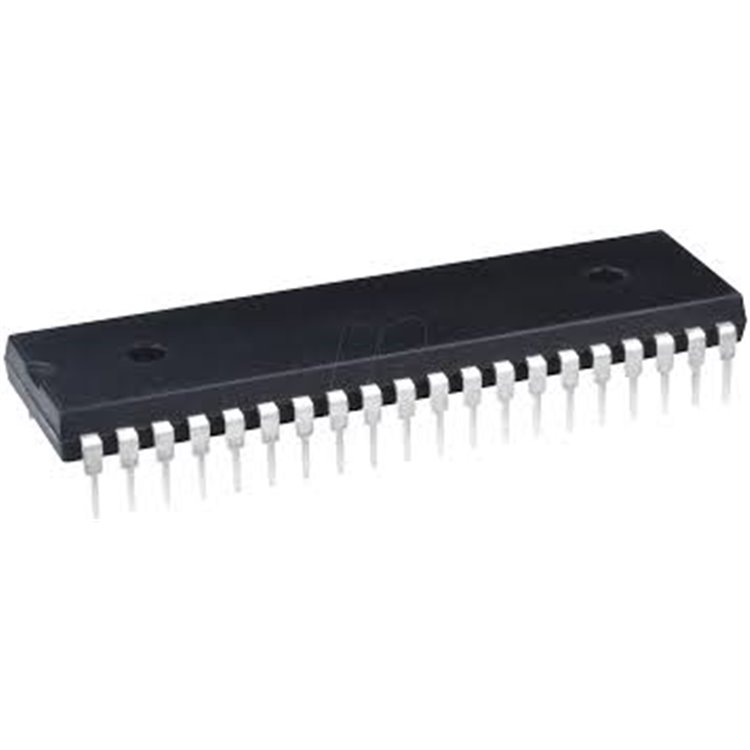

PIC18F442-I/P, Microchip Technology tarafından üretilen 8-bit PIC mikrodenetleyicidir. DIP-40 kılıfta, 40MHz saat hızı, 16KB Flash program belleği, 1536B SRAM ve 256B EEPROM ile endüstriyel otomasyon, motor kontrolü ve robotik gibi karmaşık uygulamalar için tasarlanmıştır. 10-bit ADC (13 kanal), CCP/ECCP PWM modülleri, EUSART, SPI, I²C ve paralel port gibi zengin çevre birimleri sunar. Düşük güç tüketimi ve yüksek performans, gömülü sistemler için idealdir.
Özellikler
-
Tip: 8-bit PIC18F mikrodenetleyici.
-
Saat Hızı: 40MHz (10 MIPS).
-
Program Belleği: 16KB Flash (8K x 16).
-
Veri Belleği: 1536B SRAM, 256B EEPROM.
-
G/Ç Pinleri: 34.
-
ADC: 10-bit, 13 kanal.
-
PWM: 4 kanal (2 CCP, 2 ECCP, 10-bit).
-
Arayüzler: EUSART, SPI, I²C, PSP (paralel slave port).
-
Zamanlayıcılar: Bir 8-bit, üç 16-bit.
-
Besleme Voltajı: 4.2V - 5.5V.
-
Kılıf: DIP-40 (delik içi, 50.8mm x 13.97mm).
-
Çalışma Sıcaklığı: -40°C ila +85°C.
-
Özellikler: Düşük güç modu, harici osilatör desteği, kendi kendine programlama, RoHS uyumlu.
Kullanım Alanları
-
Endüstriyel otomasyon ve kontrol sistemleri.
-
Motor kontrolü (DC, step, servo motorlar).
-
Robotik ve gömülü sistem projeleri.
-
Sensör arayüzleri ve veri toplama.
-
Eğitim amaçlı mikrodenetleyici projeleri.
Teknik Özellikler
Kaynak: Microchip PIC18F442 Veri Sayfası
Neden PIC18F442-I/P?
16KB Flash ve 1536B SRAM, büyük programlar ve veri işleme için yeterlidir. 10-bit ADC (13 kanal) ve ECCP PWM, hassas sensör okumaları ve motor kontrolü sağlar. EUSART, SPI, I²C ve PSP, çeşitli iletişim protokollerini destekler. DIP-40 kılıf, breadboard ve prototip projelerine uygundur. Microchip’in MPLAB X IDE desteği, kolay programlama ve hata ayıklama sunar.
Nasıl Kullanılır?
-
Pin Bağlantıları:
-
Vdd (pin 11, 32), Vss (pin 12, 31): Besleme (4.2V-5.5V) ve toprak.
-
MCLR (pin 1): Sıfırlama pini (pull-up direnci ile 5V).
-
G/Ç pinleri (RA0-RA5, RB0-RB7, RC0-RC7, RD0-RD7, RE0-RE2): ADC, PWM, EUSART, SPI, I²C için yapılandırılabilir.
-
OSC1/OSC2 (pin 13, 14): Harici osilatör bağlantısı.
(Veri sayfası kontrolü önerilir.)
-
Besleme: 5V tipik, düşük gürültülü güç kaynağı önerilir.
-
Programlama: Microchip PICkit veya ICD ile MPLAB X IDE üzerinden programlanır.
-
Montaj: DIP-40 delik içi, lehimleme <260°C, 10s.
-
Koruma: Giriş voltajı 5.5V’yi aşmamalı, ESD önlemleri alın.
SSS
PIC18F442-I/P vs PIC18F452-I/P?
PIC18F442, 16KB Flash, 1536B SRAM; PIC18F452, 32KB Flash, 1536B SRAM. PIC18F452 daha fazla program belleği sunar.
PIC18F442-I/P vs PIC18F1330-I/P?
PIC18F442, 40-pin, 16KB Flash, 13 ADC, PSP; PIC18F1330, 18-pin, 8KB Flash, 7 ADC, daha kompakt. PIC18F442 daha fazla G/Ç ve bellek sunar.
Arduino ile kullanılabilir mi?
Evet, ancak doğrudan Arduino IDE ile değil; MPLAB X IDE ve PIC programlayıcı gerekir.
