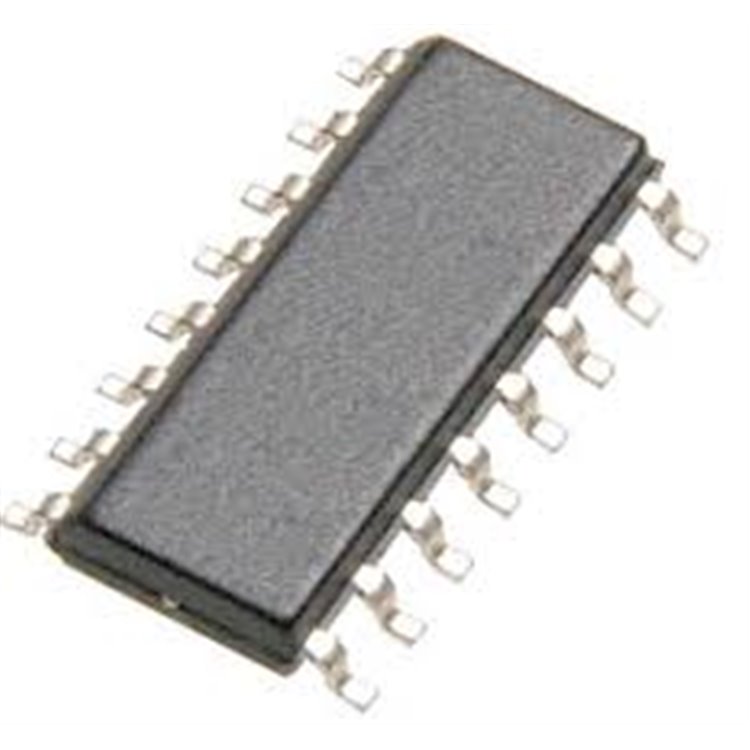

SG3524DR SO-16 SMD PWM KONTROLCÜ - DELTASET ELEKTRONİK

SG3524DR REGÜLE PWM MODÜLATÖR SO-16 SMD

* * * * * *

Ürün Kodu 3411704

Stok Kodu SG3524DR, SO-16 SMD regüle PWM modülatör entegre devre, 8-35V besleme, güç kaynağı ve inverter uygulamaları için ideal. DeltaSet Elektronik güvencesiyle stoklarda! Diğer komponentler için lütfen teklif isteyiniz.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

SST27SF020-70-3C-PH 2MBİT FLASH BELLEK DIP-32 - DELTASET ELEKTRONİK

TC4469CPD DIP-14 DÖRTLÜ MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

SG3524, SG3524DR SO-16 SMD Entegre Devre

SG3524, SMD ,SG3524DR ,SO-16

Ürün Özellikleri ve Satın Alma Bilgileri

SG3524DR SO-16 SMD Entegre Devre’nin Teknik ÖzellikleriSG3524DR, Texas Instruments tarafından üretilmiş, regüle pulse-width modülatör (PWM) entegre devredir. SO-16 SMD paketi ile kompakt ve yüzey montajı uygundur. Güç kaynakları, inverterler ve anahtarlama regülatörleri için tasarlanmış olup, entegre osilatör, hata amplifikatörü ve PWM karşılaştırıcı içerir. İşte temel teknik özellikleri:

Tip: Voltage-Mode PWM Controller
Besleme Voltajı (VCC): 8V ila 35V
Osilatör Frekansı: 100Hz ila 400kHz (ayarlanabilir)
Çıkış Akımı: 100mA (her iki totem-pole çıkış)
Hata Amplifikatörü: Tam aralıklı (full-swing)
Referans Voltajı: 5V (entegre)
Dead-Time Kontrolü: Ayarlanabilir
Güç Tüketimi: Düşük güç (tipik 50mA)
Çalışma Sıcaklığı Aralığı: -55°C ila +125°C
Paket Tipi: SO-16 (SMD, 16 pinli)
RoHS Uyumluluğu: Evet, çevre dostu üretim standartlarına uygun

Bu özellikler, SG3524DR’yi çeşitli topolojilerde (buck, boost, flyback, forward, full-bridge, half-bridge, push-pull) güç devreleri için ideal bir seçim haline getirir. Tam aralıklı hata amplifikatörü, hassas regülasyon sağlar.SG3524DR’nin Avantajları

Geniş Frekans Aralığı: 400kHz’e kadar osilatör frekansı ile esnek tasarım imkanı.
Yüksek Çıkış Akımı: 100mA totem-pole çıkışlar, doğrudan güç transistörlerini sürer.
Entegre Referans: 5V referans voltajı, ek bileşen ihtiyacını azaltır.
Dead-Time Ayarı: Anahtarlama kayıplarını minimize eder ve verimliliği artırır.
Kompakt SMD Tasarım: SO-16 paket, yüzey montajı için yer tasarrufu sağlar.

SG3524DR’nin Kullanım AlanlarıSG3524DR entegre devre, güç regülasyonu ve anahtarlama gerektiren birçok uygulamada tercih edilir. Başlıca kullanım alanları:

Güç Kaynakları: SMPS (Switch-Mode Power Supply) ve DC-DC dönüştürücüler.
Invertör Sistemleri: AC/DC inverterler ve UPS cihazları.
Motor Sürücüleri: Anahtarlama tabanlı motor kontrol devreleri.
Endüstriyel Ekipmanlar: Regüle güç modülleri ve otomasyon sistemleri.
LED Sürücüler: Yüksek verimli LED aydınlatma devreleri.
Hobi ve Prototip Projeleri: Elektronik devre tasarımlarında yaygın kullanım.

SG3524DR Satın Alma Opsiyonu: DeltaSet ElektronikTürkiye’nin güvenilir elektronik bileşen tedarikçisi DeltaSet Elektronik, SG3524DR SO-16 SMD entegre devre gibi yüksek kaliteli ürünleri stoklarında bulundurur. Hızlı teslimat ve müşteri odaklı hizmet anlayışıyla DeltaSet, elektronik projeleriniz için en iyi çözümleri sunar. İhtiyacınız olan diğer komponentler için lütfen teklif isteyiniz.Satın Alma Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212-2512460
E-posta: [email protected]

Ödeme Seçenekleri: Ödemeler sadece havale ve EFT ile kabul edilmektedir.
