SG3525 KA3525 DIP-16 PWM KONTROLÖR IC - DELTASET ELEKTRONİK

SG3525 KA3525 8-35V 400KHZ PWM KONTROLÖR DIP-16 SMPS

* * * * * *

Ürün Kodu 34111311

Stok Kodu Stok Kodu: SG3525-DS16 | SG3525/KA3525 PWM Kontrolör IC, 8-35V, 400kHz, DIP-16. SMPS, invertör ve motor kontrolü için ideal. Düşük kayıp, yumuşak başlatma. DeltaSet Elektronik’ten orijinal ürün, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

SG3525ADWR SO-16 - DELTASET ELEKTRONİK

SG3525ADW SOP-16 - DELTASET ELEKTRONİK

SG3525AN DIP-16 - DELTASET ELEKTRONİK

SG3525A PWM KONTROLÖR IC DIP-16 - DELTASET ELEKTRONİK

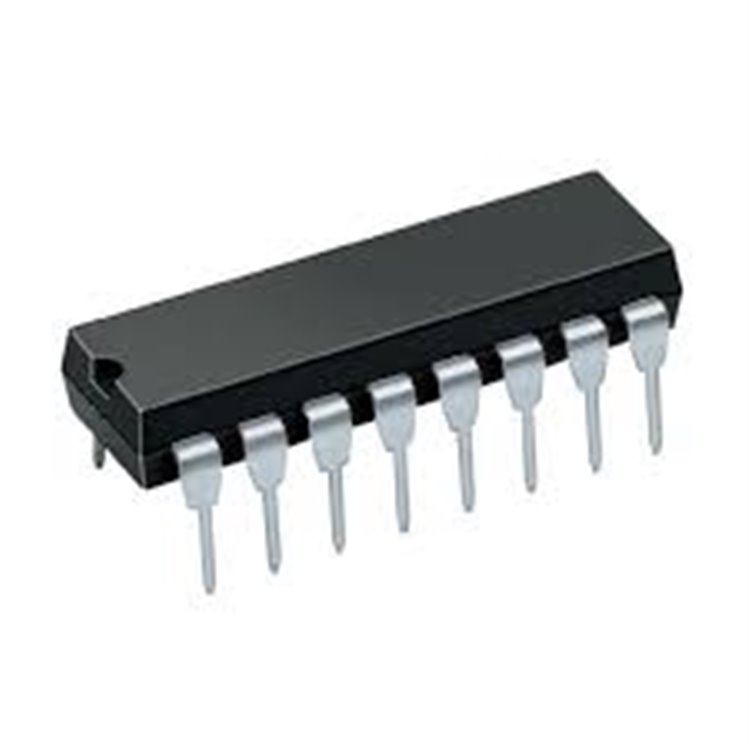

SG3525 -DIP-16 - DELTASET ELEKTRONİK

SG3525ADW SOIC-16 - DELTASET ELEKTRONİK

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

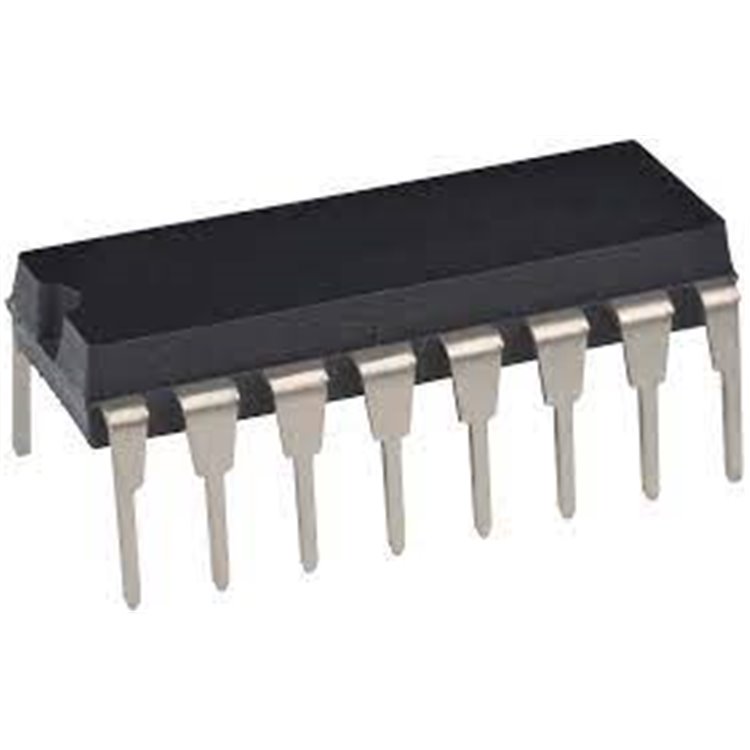

SG3525 KA3525 DIP-16 PWM Kontrolör IC - DELTASET ELEKTRONİK

SG3525 ,KA3525,DIP-16 için resim sonucu

SG3525/KA3525 DIP-16 PWM Kontrolör IC - DeltaSet ElektronikÜrün Özellikleri:

Üretici: STMicroelectronics, ON Semiconductor (SG3525), Fairchild/onsemi (KA3525)
Model: SG3525, KA3525 (SG3525A/KA3525A eşdeğeri)
Stok Kodu: SG3525-DS16
Tip: Voltaj Modu PWM Kontrolör (Switching Controller)
Besleme Voltajı (Vcc/Vdd): 8V ~ 35V (Max 40V)
Referans Voltajı (Vref): 5.1V ±1%
Çıkış Akımı (Max): ±500mA (her çıkış için)
Anahtarlama Frekansı: 100Hz ~ 400kHz
Görev Döngüsü (Duty Cycle, Max): 49%
Çıkış Sayısı: 2 (tamamlayıcı PWM çıkışı)
Çıkış Konfigürasyonu: Totem Pole, Push-Pull
Senkron Doğrultucu: Evet
Saat Senkronizasyonu: Evet (Pin 3, SYNC)
Kontrol Özellikleri:
- Enable (Etkinleştirme)
- Yumuşak Başlatma (Soft Start, Pin 8)
- Ölü Zaman Kontrolü (Deadtime Control, Pin 7)
- Alt Voltaj Kilitleme (Under-Voltage Lockout, 500mV histerezis)
- PWM Kilitleme (Latching PWM)
Güç Tüketimi (Ptot): 1000mW
Çıkış Türü: Transistör Sürücü
Çalışma Sıcaklığı: 0°C ~ +70°C
Montaj Tipi: Through Hole
Paket/Kılıf: 16-DIP (0.300", 7.62mm)
Pin Konfigürasyonu:
- Pin 1: INV (Tersleyici Giriş)
- Pin 2: NINV (Tersleyici Olmayan Giriş)
- Pin 3: SYNC (Senkronizasyon)
- Pin 4: OSC (Osilatör Çıkışı)
- Pin 5: CT (Zamanlama Kondansatörü)
- Pin 6: RT (Zamanlama Direnci)
- Pin 7: DIS (Boşaltma, Ölü Zaman Kontrolü)
- Pin 8: SS (Yumuşak Başlatma)
- Pin 9: COMP (Kompanzasyon)
- Pin 10: SHUTDOWN (Kapatma)
- Pin 11: OUT A (Çıkış A)
- Pin 12: VSS (Toprak)
- Pin 13: VC (Çıkış Besleme Voltajı, 5-35V)
- Pin 14: OUT B (Çıkış B)
- Pin 15: VIN (Giriş Voltajı, 8-35V)
- Pin 16: VREF (5.1V Referans Voltajı)
Özellikler:
- 5.1V ±1% hassas referans voltajı
- Dahili hata amplifikatörü, osilatör ve PWM modülatörü
- Totem pole çıkış sürücüsü, 50mA’ya kadar cihaz sürebilir
- Yumuşak başlatma ile ani akım önleme
- Ölü zaman kontrolü ile MOSFET/IGBT anahtarlaması
- Frekans ayarı: F = 1 / (CT × (0.7RT + 3RD))
- RoHS uyumlu, Pb-free (bazı modellerde)
Uygulama Alanları: Switch Mode Güç Kaynakları (SMPS), saf sinüs dalgası invertörler, DC-DC dönüştürücüler, motor kontrolü, batarya şarj sistemleri, endüstriyel güç yönetimi

Ürün Açıklaması:
SG3525 (KA3525), STMicroelectronics ve ON Semiconductor (eski adıyla Fairchild) tarafından üretilen bir voltaj modu PWM kontrolör entegresidir. 16-DIP paketinde sunulan bu monolitik IC, pulse width modulation (PWM) regülatörleri için gerekli tüm kontrol devrelerini içerir: 5.1V ±1% voltaj referansı, hata amplifikatörü, PWM modülatörü, osilatör, alt voltaj kilitleme, yumuşak başlatma devresi ve totem pole çıkış sürücüsü. 100Hz-400kHz anahtarlama frekansı ve ±500mA çıkış akımı ile SMPS, saf sinüs dalgası invertörleri, DC-DC dönüştürücüler ve motor kontrol sistemlerinde yüksek verimlilik sağlar. Dahili yumuşak başlatma, ölü zaman kontrolü ve latching PWM, sistem güvenilirliğini artırır. DeltaSet Elektronik, orijinal SG3525/KA3525 ile hızlı teslimat ve güvenilir hizmet sunar.Satın Alma Bilgileri:
