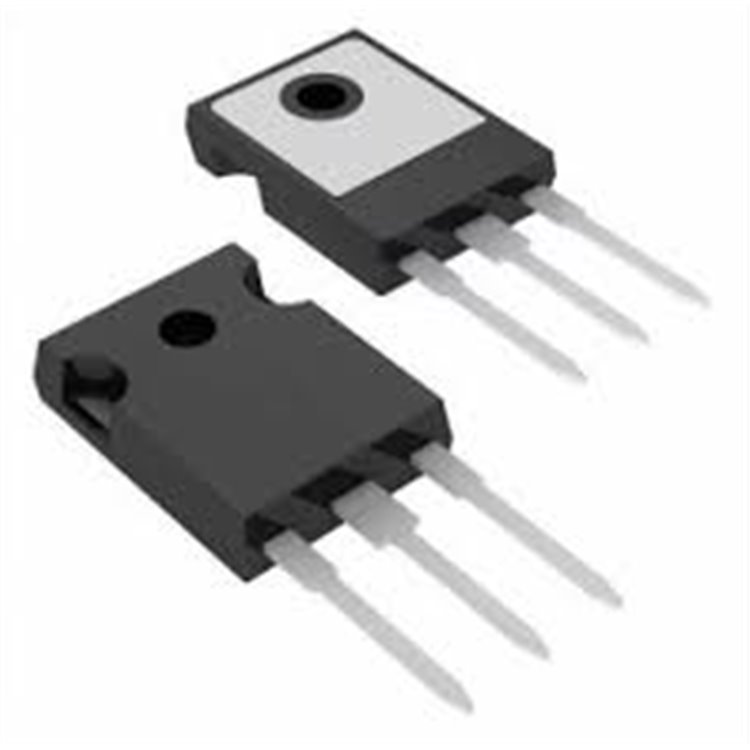

Başlık: SGP30N60H (G30N60H) TO-247 Infineon 600V 30A IGBT Yüksek Hızlı
SGP30N60H (G30N60H), Infineon Technologies tarafından üretilen yüksek hızlı bir IGBT’dir (Insulated Gate Bipolar Transistor). TO-247 kılıfıyla delik içi teknoloji (THT) montaj için tasarlanmıştır. NPT (Non-Punch Through) teknolojisiyle düşük anahtarlama kayıpları ve 600V, 30A kapasitesi sunar. Yüksek frekanslı uygulamalar (>30kHz) için optimize edilmiştir ve entegre anti-paralel diyot içermez. Bu rehber, G30N60H’nin teknik özelliklerini, kullanım alanlarını ve avantajlarını detaylı bir şekilde sunarak “G30N60H datasheet”, “G30N60H fiyat” veya “G30N60H satın al” gibi aramalar için SEO uyumlu, kapsamlı bir içerik sunar. Not: G30N60H, önceki sorguda bahsedilen G30N60HS ile benzerdir; ancak, HS varyantı yüksek hızlı bir modeldir ve burada G30N60H’yi ayrı olarak ele alacağız.
SGP30N60H (G30N60H) TO-247 Infineon Nedir?
G30N60H, Infineon’un yüksek hızlı IGBT serisine aittir ve özellikle yüksek frekanslı anahtarlama gerektiren uygulamalar için tasarlanmıştır. NPT teknolojisi, düşük anahtarlama kayıpları (E<sub>off</sub>) ve yüksek termal kararlılık sağlar. Anti-paralel diyot bulunmadığından, uygulamaya bağlı olarak harici hızlı kurtarma diyotları (örn. Infineon IDP30E60) kullanılması gerekebilir. TO-247 kılıf, yüksek güç dağıtımı (187W) ve kolay montaj sunar. Motor sürücüleri, invertörler ve endüstriyel güç kaynakları için uygundur.
SGP30N60H (G30N60H) TO-247 Teknik Özellikler
Teknik özellikler, Infineon veri sayfasından ve diğer kaynaklardan (örn. alldatasheet.com, mouser.com) derlenmiştir:
-
Tip: IGBT (Anti-Paralel Diyotsuz).
-
Kılıf Tipi: TO-247-3 (PG-TO-247-3).
-
Üretici: Infineon Technologies AG.
-
Markalama Kodu: G30N60H.
-
Maksimum Kollektör-Emitör Gerilimi (V<sub>CE</sub>): 600V.
-
Maksimum Kollektör Akımı (I<sub>C</sub>):
-
Pulsed Kollektör Akımı (I<sub>Cpuls</sub>): 112A (T<sub>j</sub>≤150°C).
-
Kollektör-Emitör Doyuş Gerilimi (V<sub>CE(sat)</sub>): 2.4V (tipik,
@25
°C, I<sub>C</sub>=30A, V<sub>GE</sub>=15V).
-
Maksimum Kapı-Emitör Gerilimi (V<sub>GE</sub>): ±20V.
-
Kapı-Emitör Eşik Gerilimi (V<sub>GE(th)</sub>): 3.5V - 5.7V (tipik 4.6V).
-
Maksimum Güç Dağılımı (P<sub>D</sub>): 187W (
@25
°C).
-
Anahtarlama Frekansı: 30kHz - 100kHz (yüksek frekans için optimize).
-
Yükselme Süresi (t<sub>r</sub>): ~30ns (tipik).
-
Düşme Süresi (t<sub>f</sub>): ~200ns (tipik).
-
Anahtarlama Kayıpları (E<sub>off</sub>): ~0.4mJ (tipik, düşük kayıp).
-
Çıkış Kapasitansı (C<sub>oes</sub>): ~100pF (tipik).
-
Toplam Kapı Yükü (Q<sub>g</sub>): ~150nC (tipik).
-
Kısa Devre Dayanım Süresi: 10µs.
-
Maksimum Junction Sıcaklığı (T<sub>j</sub>): 150°C.
-
Çalışma Sıcaklığı: -55°C ila +150°C.
-
Pin Konfigürasyonu:
-
Özel Özellikler:
-
Düşük anahtarlama kayıpları, yüksek frekanslı uygulamalar için uygun.
-
NPT teknolojisi, yüksek termal kararlılık ve dayanıklılık.
-
Pozitif V<sub>CE(sat)</sub> sıcaklık katsayısı, paralel kullanım için ideal.
-
JEDEC standartlarına uygun.
-
RoHS Uyumluluğu: Evet, kurşunsuz kaplama.
-
Boyutlar: ~16.13mm x 5.21mm x 20.95mm (TO-247).
-
Ağırlık: ~6g.
Bu özellikler, G30N60H’yi yüksek hızlı ve verimli güç elektroniği uygulamaları için uygun kılar.
SGP30N60H (G30N60H) TO-247 Kullanım Alanları
G30N60H, yüksek frekanslı ve orta güç gerektiren uygulamalarda kullanılır:
-
Motor Sürücüleri: AC ve DC motor kontrolü, servo sistemler.
-
İnvertörler: Solar invertörler, kesintisiz güç kaynakları (UPS).
-
Anahtarlamalı Güç Kaynakları (SMPS): Yüksek frekanslı güç yönetimi.
-
Endüksiyon Isıtma: Endüstriyel ısıtma sistemleri.
-
Kaynak Ekipmanları: Orta güç kaynak makineleri.
-
Endüstriyel Otomasyon: PLC’ler ve kontrol sistemleri.
Düşük anahtarlama kayıpları, yüksek frekanslı devrelerde avantaj sağlar.
SGP30N60H (G30N60H) TO-247 Avantajlar
Neden G30N60H’yi seçmelisiniz? Temel avantajlar:
-
Düşük Anahtarlama Kayıpları: ~0.4mJ E<sub>off</sub>, yüksek verimlilik.
-
Yüksek Frekans Desteği: 30kHz-100kHz, kompakt tasarımlar için uygun.
-
Dayanıklılık: 150°C junction sıcaklığı ve 10µs kısa devre dayanımı.
-
Kompakt ve Sağlam: TO-247 kılıf, yüksek güç dağıtımı ve kolay montaj.
-
Infineon Kalitesi: NPT teknolojisiyle güvenilir performans.
-
Harici Diyot Esnekliği: Uygulamaya özel diyot seçimi.
G30N60H ile IKW75N60T (K75T60) Karşılaştırması
Kullanıcı daha önce K75T60 (IKW75N60T) hakkında bilgi talep etti. İşte kısa bir karşılaştırma:
|
|
|
|
Kollektör Akımı (I<sub>C</sub>)
|
|
|
|
|
|
|
Güç Dağılımı (P<sub>D</sub>)
|
|
|
|
|
|
|
|
|
|
Var (EmCon HE, hızlı kurtarma)
|
|
|
Düşük (~0.4mJ E
<sub>
off
</sub>
)
|
|
|
|
|
|
|
|
|
|
|
|
Yüksek frekanslı, orta güç
|
|
Yorum: G30N60H, yüksek frekanslı ve orta güç uygulamaları için optimize edilmişken, K75T60 daha yüksek akım ve güç kapasitesiyle genel amaçlı devrelerde öne çıkar. G30N60H, anti-paralel diyot gerektirir; K75T60’da bu entegredir.
SGP30N60H (G30N60H) TO-247 Sık Sorulan Sorular (SSS)
-
G30N60H’nin maksimum kollektör akımı nedir? 41A (
@25
°C), nominal 30A (
@100
°C).
-
G30N60H ile G30N60HS arasındaki fark nedir? HS varyantı, yüksek hızlı anahtarlama için optimize edilmiştir; özellikler büyük ölçüde benzerdir, ancak veri sayfası kontrol edilmelidir.
-
Harici diyot gerekli mi? Evet, anti-paralel diyot içermediğinden uygulamaya uygun bir diyot (örn. IDP30E60) seçilmelidir.
SGP30N60H (G30N60H) TO-247 Veri Sayfası ve Teknik Dokümantasyon
Tam teknik detaylar için G30N60H veri sayfasına aşağıdaki kaynaklardan ulaşabilirsiniz:
-
-
Diğer Kaynaklar:
-
Not: Veri sayfası; pinout, elektriksel özellikler, termal özellikler, anahtarlama karakteristikleri ve uygulama devrelerini içerir.
SGP30N60H (G30N60H) TO-247 Satın Alma Bilgileri
G30N60H’yi satın almak için:
