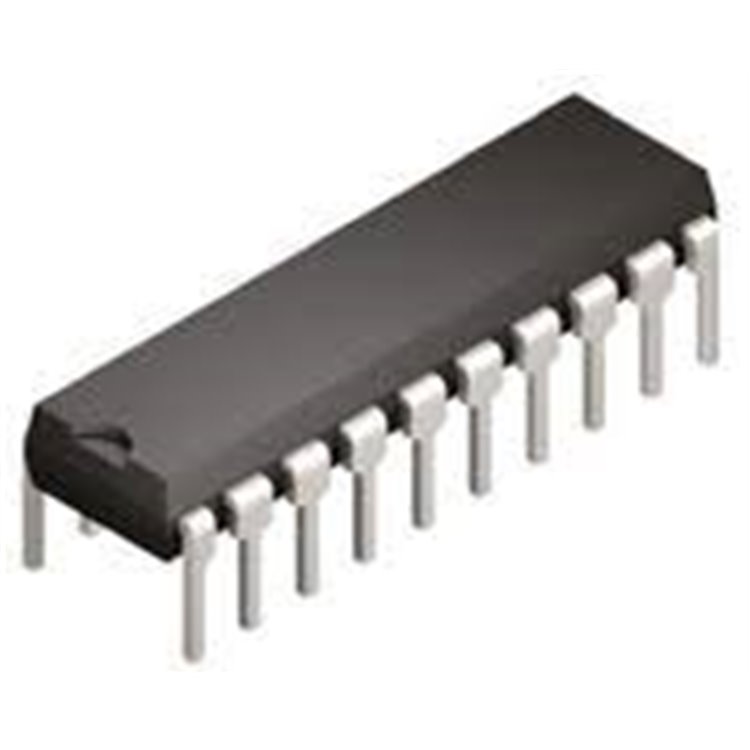

SN74F374N D-TİPİ FLİP-FLOP ENTEGRESİ DIP-20 - DELTASET ELEKTRONİK

OKTAL D-TİPİ FLİP-FLOP, 3-DURUMLU ÇIKIŞ, HIZLI ANAHTARLAMA

* * * * * *

Ürün Kodu 34112654

Stok Kodu SN74F374N-DIP20: Texas Instruments SN74F374N, 8-bit D-tipi flip-flop entegresi, DIP-20 kılıf, 3-durumlu çıkış. Veri saklama ve sinyal işleme için uygun. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

SST27SF020-70-3C-PH 2MBİT FLASH BELLEK DIP-32 - DELTASET ELEKTRONİK

TC4469CPD DIP-14 DÖRTLÜ MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

74F374 FLİP FLOP ENTEGRESİ DIP-20

THAT4301P20-I / THAT 4301 That Corp.,DIP20. - Retroamplis

SN74F374N D-Tipi Flip-Flop Entegresi DIP-20 - DELTASET ELEKTRONİK

Ürün Özellikleri

Tip: Oktal (8-bit) D-Tipi Flip-Flop (Pozitif Kenar Tetiklemeli, 3-Durumlu Çıkış)
Kılıf Tipi: DIP-20 (Dual Inline Package, Through Hole, 26.16 mm x 6.6 mm x 3.6 mm)
Besleme Voltajı (Vcc): 4.5V - 5.5V (tipik 5V)
Akım Tüketimi:
- Maksimum 75 mA (çıkışlar aktifken)
- Tipik 50 mA (statik)
Lojik Ailesi: TTL (Fast TTL Serisi)
Çıkış Tipi: 3-Durumlu (Tri-State) Çıkış, yüksek empedans kontrolü
Maksimum Saat Frekansı (fclk): 100 MHz (tipik)
Yayılım Gecikmesi (tpd): ~7 ns (Vcc = 5V, CL = 50 pF)
Pin Konfigürasyonu:
- 1: Çıkış Kontrolü (OE, Output Enable, aktif düşük)
- 2-9: Q0-Q7 (8-bit veri çıkışları)
- 10: GND
- 11: CLK (Saat girişi, pozitif kenar tetiklemeli)
- 12-19: D0-D7 (8-bit veri girişleri)
- 20: Vcc
Çalışma Sıcaklığı: 0°C ile +70°C
Ek Özellikler:
- RoHS uyumlu (kurşunsuz)
- Pozitif kenar tetiklemeli D-tipi flip-flop
- 3-durumlu çıkışlar, veri yollarıyla kolay entegrasyon
- Yüksek hızlı TTL lojik, düşük güç tüketimi
- Pin uyumlu SN74LS374 ve SN74HC374 ile değiştirilebilir

Kaynak: Texas Instruments SN74F374N datasheetAvantajlar

Yüksek Hız: 100 MHz saat frekansı, hızlı veri işleme sağlar.
3-Durumlu Çıkış: Veri yollarıyla (bus) entegrasyonda esneklik sunar.
Düşük Yayılım Gecikmesi: 7 ns, hızlı sinyal aktarımı için ideal.
DIP-20 Kılıf: Breadboard ve PCB projelerinde kolay montaj.
Geniş Uyumluluk: TTL lojik ailesiyle uyumlu, mikrodenetleyici devrelerinde yaygın kullanım.

Kullanım Alanları

Mikrodenetleyici Projeleri: Arduino, PIC, STM32 ile veri saklama ve kontrol.
Veri Saklama ve Kayıt: 8-bit veri tamponlama ve senkronizasyon.
Sinyal İşleme: Dijital devrelerde sinyal geçişi ve zamanlama kontrolü.
Hobi ve Eğitim Projeleri: DIY elektronik devreler ve prototipler.
Endüstriyel Elektronik: Kontrol sistemleri ve veri yolları.

Kullanım İpuçları

Bağlantı:
- CLK pini için pozitif kenar tetiklemeli sinyal sağlayın.
- OE pini düşük (0V) olduğunda çıkışlar aktif; yüksek (5V) olduğunda yüksek empedans.
- D0-D7 girişlerine veri, Q0-Q7 çıkışlarından okuma yapın.
- Vcc için 5V ±10% besleme kullanın; GND’yi bağlayın.
Montaj: DIP-20 kılıf, breadboard veya PCB için uygundur; lehimleme sırasında 260°C’de maks. 10 saniye uygulayın.
Test: Multimetre veya osiloskop ile yayılım gecikmesi (~7 ns) ve çıkış durumlarını kontrol edin.
Datasheet: Texas Instruments SN74F374N datasheet’ini inceleyin (https://www.ti.com/lit/ds/symlink/sn74f374.pdf).
Alternatifler: SN74HC374N (CMOS, düşük güç), SN74LS374N (düşük hız), CD74FCT374 (daha hızlı).
Depolama: Nemden uzak, kuru bir ortamda saklayın; ESD korumasına dikkat edin.
