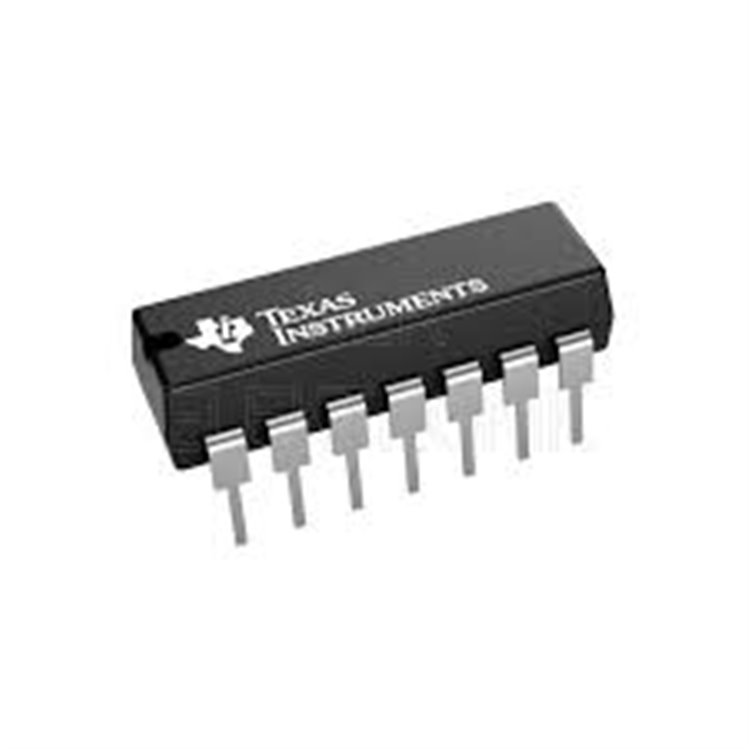

SN74HC14DR, Texas Instruments tarafından üretilen hex (6’lı) Schmitt-Trigger inverter entegre devresidir. SOIC-14 kılıfta, 2V ila 6V geniş çalışma voltajı ve 21ns yayılım gecikmesi ile dijital lojik devrelerde sinyal şekillendirme, osilatör tasarımı ve gürültü bağışıklığı gerektiren uygulamalar için tasarlanmıştır. Her inverter, Y=A Boolean fonksiyonunu gerçekleştirir ve Schmitt-Trigger girişleri sayesinde yavaş değişen sinyalleri keskin, titreşimsiz çıkışlara dönüştürür.
Özellikler
-
Tip: Hex (6’lı) Schmitt-Trigger inverter.
-
Besleme Voltajı (Vcc): 2V - 6V.
-
Yayılım Gecikmesi: 21ns (
@6V
, 50pF).
-
Çıkış Akımı: ±5.2mA.
-
Giriş Hassasiyeti: Schmitt-Trigger, ±1V histerezis (
@6V
).
-
Kılıf: SOIC-14 (yüzey montaj, 8.7mm x 3.9mm).
-
Çalışma Sıcaklığı: -40°C ila +85°C.
-
Özellikler: Düşük güç tüketimi (80µA maks), yüksek gürültü bağışıklığı, TTL uyumlu, RoHS uyumlu.
Kullanım Alanları
-
Sinyal şekillendirme ve gürültü filtreleme.
-
RC osilatör devreleri (kare dalga üreteci).
-
Mikrodenetleyici arayüzleri ve lojik seviye dönüşümü.
-
Endüstriyel kontrol ve otomasyon sistemleri.
-
Eğitim amaçlı dijital elektronik projeleri.
Teknik Özellikler
Kaynak: Texas Instruments SN74HC14 Veri Sayfası
Neden SN74HC14DR?
Schmitt-Trigger girişleri, gürültülü veya yavaş değişen sinyalleri temiz, keskin çıkışlara dönüştürür. 2V-6V geniş voltaj aralığı, farklı lojik seviyelerle uyumludur. 21ns hızlı yayılım gecikmesi, yüksek hızlı uygulamalara uygundur. SOIC-14 kılıf, kompakt yüzey montaj tasarımlarına uygundur. Düşük güç tüketimi (80µA), batarya destekli cihazlar için idealdir.
Nasıl Kullanılır?
-
Pin Bağlantıları:
-
Girişler (1A-6A, pin 1, 3, 5, 9, 11, 13), çıkışlar (1Y-6Y, pin 2, 4, 6, 8, 10, 12).
-
Vcc (pin 14), GND (pin 7; veri sayfası kontrolü).
-
Besleme: 2V-6V, tipik 5V.
-
Bağlantı: Giriş sinyali (örn. sensör, lojik sinyal) A pinlerine, çıkış Y pinlerinden alınır.
-
Osilatör Tasarımı: RC devresi ile kare dalga üreteci oluşturulabilir (ör. R=10kΩ, C=1nF).
-
Montaj: SOIC-14 yüzey montaj, reflow lehimleme <260°C, 10s (J-STD-020 uyumlu).
-
Koruma: Giriş voltajı Vcc+0.5V’yi aşmamalı, ESD önlemleri alın.
Not on 74F74:
Sorguda belirtilen 74F74, SN74F74 olarak Texas Instruments’ın çift D-tipi flip-flop entegresini ifade eder. SOIC-14 kılıfta, 5V besleme ve 145MHz maksimum saat frekansı ile yüksek hızlı lojik devrelerde (sayıcı, kaydedici) kullanılır. Ancak, SN74HC14 ile tamamen farklı işlevlere sahiptir (inverter vs flip-flop). Aşağıda 74F74 için kısa bir özet verilmiştir:
SN74F74DR SOIC-14 Çift D-Tipi Flip-Flop
-
Tip: Çift D-tipi flip-flop, set/reset özellikli.
-
Besleme Voltajı: 4.5V - 5.5V.
-
Saat Frekansı: 145MHz (maks).
-
Yayılım Gecikmesi: 6.8ns (
@5V
).
-
Kılıf: SOIC-14 (8.7mm x 3.9mm).
-
Çıkış Akımı: ±20mA.
-
Çalışma Sıcaklığı: 0°C ila +70°C.
-
Özellikler: Hızlı anahtarlama, TTL uyumlu, düşük güç tüketimi.
-
Kullanım Alanları: Sayıcılar, kaydediciler, durum makinesi tasarımları.
Pin Bağlantıları:
-
D1/D2 (pin 2, 12), CLK1/CLK2 (pin 3, 11), Q1/Q2 (pin 5, 9), /Q1-/Q2 (pin 6, 8), SET/RESET (pin 4, 10, 1, 13).
-
Vcc (pin 14), GND (pin 7).
Kaynak: Texas Instruments SN74F74 Veri Sayfası
SSS
SN74HC14DR vs SN74F74DR?
SN74HC14DR, 6’lı Schmitt-Trigger inverter (sinyal şekillendirme); SN74F74DR, çift D-tipi flip-flop (sayıcı/kaydedici). İşlevleri tamamen farklıdır.
SN74HC14DR vs 74HC14D?
SN74HC14DR, Texas Instruments markalı; 74HC14D, NXP gibi diğer üreticilerin eşdeğeridir. Elektriksel özellikler benzerdir. Arduino ile kullanılabilir mi?
Evet, her ikisi de 5V lojik ile Arduino uyumludur. SN74HC14DR sinyal şekillendirme, SN74F74DR lojik sıralama için kullanılır.
