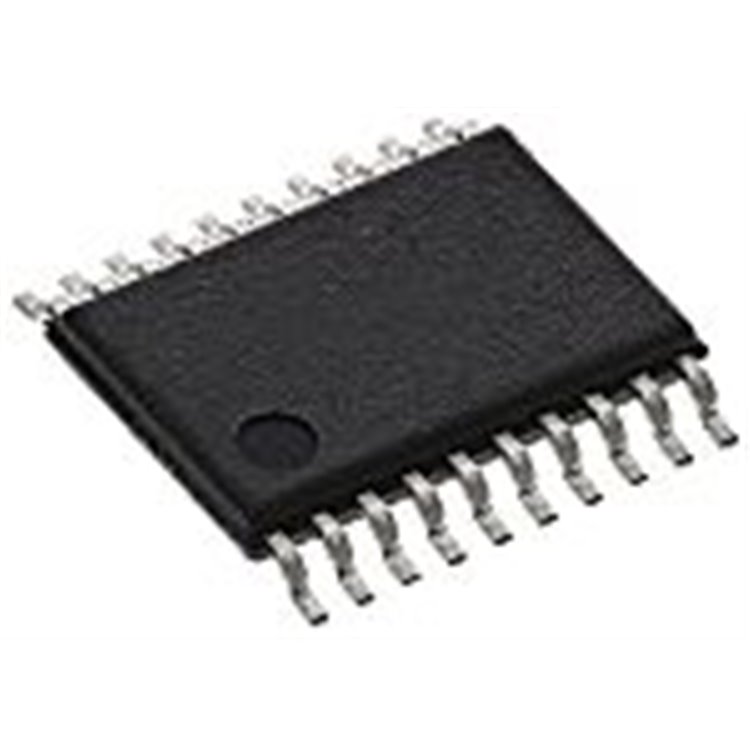

SN74HC573APWR - TSSOP-20 - DELTASET ELEKTRONİK

UYGUN FİYAT - ORJİNAL ÜRÜN

* * * * * *

Ürün Kodu 34112603

Stok Kodu SN74HC573 -TSSOP

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

SST27SF020-70-3C-PH 2MBİT FLASH BELLEK DIP-32 - DELTASET ELEKTRONİK

TC4469CPD DIP-14 DÖRTLÜ MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

SN74HC573APWR TSSOP-20 TEXAS

74HC245 TSSOP TEXAS at Rs 13/piece | Grant Road | Mumbai | ID: 2853483756162

SN74HC573APWR TSSOP-20 Özellikleri

Genel Tanım:
SN74HC573APWR, Texas Instruments tarafından üretilen, 8-bit D-tipi şeffaf kilit (transparent latch) entegre devresidir. TSSOP-20 (Thin Shrink Small Outline Package) yüzey montaj paketinde sunulur ve HC (High-Speed CMOS) lojik ailesine aittir. Üç durumlu (tri-state) çıkışlara sahip olup, veri saklama ve veri yolu arayüzü uygulamaları için tasarlanmıştır. Mikrodenetleyici projelerinde (örn. PIC12F1840), seri iletişim arayüzlerinde (örn. DS1034-9M D-Sub), OMRON G5LB-14 röle, TOP224YN SMPS, IRF540 MOSFET ve 2K Bourns 3296 trimpot ile entegre devrelerde veri kontrolü ve saklama için uygundur. Yüzey montaj (SMD) tasarımı, modern kompakt PCB’ler için idealdir.

Teknik Özellikler:

Elektriksel Özellikler:
- Fonksiyon: 8-bit D-tipi şeffaf kilit (transparent latch).
- Lojik Ailesi: HC (High-Speed CMOS).
- Besleme Voltajı (V_CC): 2 V ila 6 V (tipik 5 V).
- Lojik Seviyeleri: CMOS uyumlu giriş/çıkış, TTL ile uyumlu girişler.
- Çıkış Tipi: Üç durumlu (tri-state, high-impedance).
- Çıkış Akımı:
  - Yüksek Seviye (I_OH): -7.8 mA.
  - Düşük Seviye (I_OL): 7.8 mA.
- Yayılma Gecikmesi (t_PD): 23 ns (tipik,
  @5
  V, C_L=15 pF).
- Saat Frekansı (f_max): 36 MHz (tipik,
  @5
  V).
- Akım Tüketimi:
  - Statik: ~8 µA (maksimum,
    @5
    V).
  - Dinamik: Frekansa bağlı, ~200 µA/MHz.
- Giriş Kapasitansı: 3 pF (tipik).
Fiziksel Özellikler:
- Paket Tipi: TSSOP-20 (6.5 mm x 4.4 mm x 1.2 mm).
- Pin Sayısı: 20.
- Pin Aralığı (Pitch): 0.65 mm.
- Malzeme:
  - Gövde: Plastik (epoksi reçine).
  - Pinler: Kalay kaplı bakır alaşımı.
- Montaj Tipi: Yüzey montaj (SMD), otomatik PCB montajına uygun.
- Ağırlık: Yaklaşık 0.1 gram.
Çevresel Özellikler:
- Çalışma Sıcaklık Aralığı: -40°C ila +85°C.
- Depolama Sıcaklık Aralığı: -65°C ila +150°C.
- RoHS Uyumluluğu: Evet, Pb-free.
- Nem Hassasiyeti: MSL Seviye 1 (JESD22-A112).
Performans Özellikleri:
- Kilit Yapısı: 8-bit, D-tipi şeffaf kilit (latch).
- Kontrol Sinyalleri:
  - Latch Enable (LE): Yüksek seviyede veri girişten çıkışa aktarılır.
  - Output Enable (OE): Düşük seviyede çıkışlar aktif, yüksek seviyede yüksek empedans.
- Çıkışlar: 8-bit paralel çıkış (Q0-Q7), üç durumlu.
- Bağımsız Devreler: 1 (tek 8-bit kilit).
- Zamanlama: LE sinyali için minimum darbe genişliği ~12 ns (
  @5
  V).
- Uyumluluk: Veri yolu arayüzleri ve mikrodenetleyici tabanlı sistemlerle çalışır.

Pin Düzeni (Temel):

Pin 1: Output Enable (OE, düşük seviyede aktif).
Pin 2-9: Veri Girişleri (D0-D7).
Pin 10: Toprak (GND).
Pin 11: Latch Enable (LE, yüksek seviyede veri aktarımı).
Pin 12-19: Veri Çıkışları (Q0-Q7).
Pin 20: Besleme Voltajı (V_CC, 2-6 V).
Not: Kesin pin düzeni için datasheet kontrol edilmelidir.

Uygulama Alanları:

Mikrodenetleyici Projeleri: PIC12F1840 ile veri saklama ve veri yolu kontrolü.
Seri İletişim: DS1034-9M D-Sub ve DS1013-20R box header ile arayüz.
Güç Kontrolü: OMRON G5LB-14 ve IRF540 ile yüksek akım devrelerinde veri aktarımı.
Güç Kaynakları: TOP224YN SMPS ile kontrol sinyali saklama.
Ayar Devreleri: 2K Bourns 3296 trimpot ile voltaj kalibrasyonu.
Endüstriyel ve Hobi: Veri yolu arayüzleri, otomasyon, Arduino projeleri.

Avantajları:

Üç Durumlu Çıkışlar: Veri yolu paylaşımı için yüksek empedans modu.
Geniş Voltaj Aralığı: 2 V-6 V, esnek besleme seçenekleri.
Düşük Güç Tüketimi: CMOS teknolojisi, enerji verimli.
Hızlı Yanıt: 23 ns yayılma gecikmesi, yüksek hızlı uygulamalara uygun.
Kompakt Paket: TSSOP-20, yer tasarrufu sağlar.
