SP485EEN-L SOIC-8 Entegre Özellikleri

Genel Tanım:
SP485EEN-L, MaxLinear tarafından üretilen, düşük güç tüketimli bir RS-485/RS-422 alıcı-verici (transceiver) entegresidir. SOIC-8 (dar gövde) paketinde sunulan bu entegre, 10 Mbps’ye kadar veri iletimi sağlar ve yarım çift yönlü (half-duplex) iletişim için tasarlanmıştır. EIA RS-485 ve RS-422 standartlarına uygun olan bu entegre, düşük EMI (elektromanyetik girişim) için eğim oranı sınırlaması (slew-rate limiting) içerir. Endüstriyel otomasyon, veri haberleşme sistemleri ve uzun mesafeli seri iletişim uygulamalarında kullanılır. Tek bir sürücü ve alıcı içerir ve ±15 kV ESD koruması ile dayanıklıdır.

Teknik Özellikler:

Elektriksel Özellikler:
- Çalışma Voltajı: 4.75V ila 5.25V (tipik 5V).
- Veri Hızı: Maksimum 10 Mbps (yüksek hızlı RS-485/RS-422 haberleşmesi).
- Güç Tüketimi: Tipik 300 µA (quiescent akım, yüksüz).
- Farklı Giriş Eşik Voltajı: ±200 mV, gürültülü ortamlarda güvenilir veri alımı sağlar.
- Çıkış Akımı: Sürücü, 250 mA’ya kadar kısa devre akımı destekler.
- Giriş Voltaj Seviyeleri: Minimum 2V (yüksek), maksimum 0.8V (düşük).
Koruma Özellikleri:
- ESD Koruması: ±15 kV (HBM, İnsan Vücudu Modeli) elektrostatik deşarj dayanımı.
- Kısa Devre Koruması: Sürücü çıkışları kısa devreye karşı korumalıdır.
- Termal Kapanma: Aşırı ısınma durumunda otomatik kapanma.
- Ortak Mod Voltaj Aralığı: -7V ila +12V, geniş ortak mod uyumluluğu.
İletişim Özellikleri:
- Yarım Çift Yönlü (Half-Duplex): Tek bir diferansiyel hat üzerinden hem gönderme hem alma.
- Eğim Oranı Sınırlaması: Düşük EMI ve kablo yansımaları için optimize edilmiş sinyal geçişi.
- Alıcı Hata Güvenliği (Fail-Safe): Açık, kısa devre veya boşta girişlerde lojik-yüksek çıktı sağlar.
- Çoklu Bağlantı: 1/8 birim yük ile tek bir veri yolunda 256 adede kadar alıcı-verici bağlanabilir.
Fiziksel Özellikler:

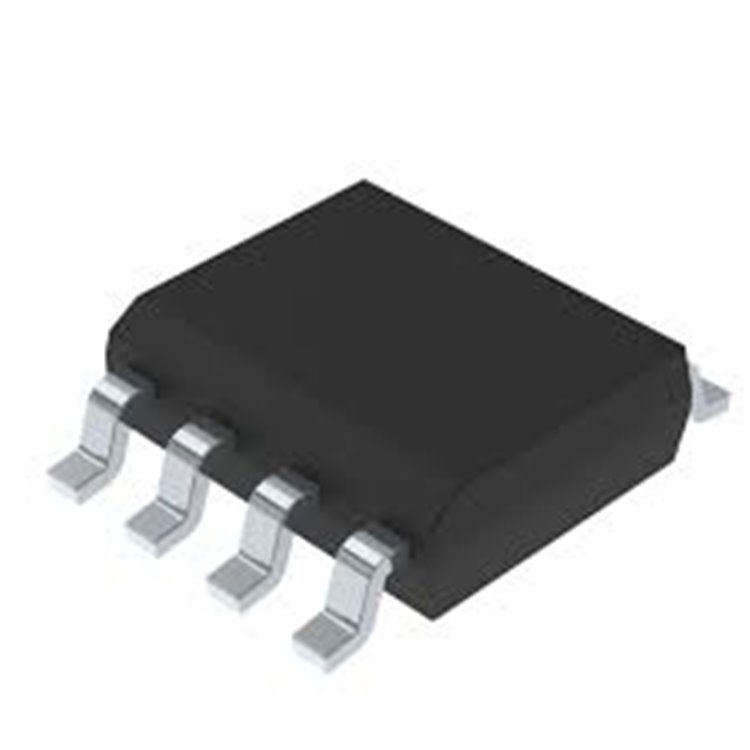

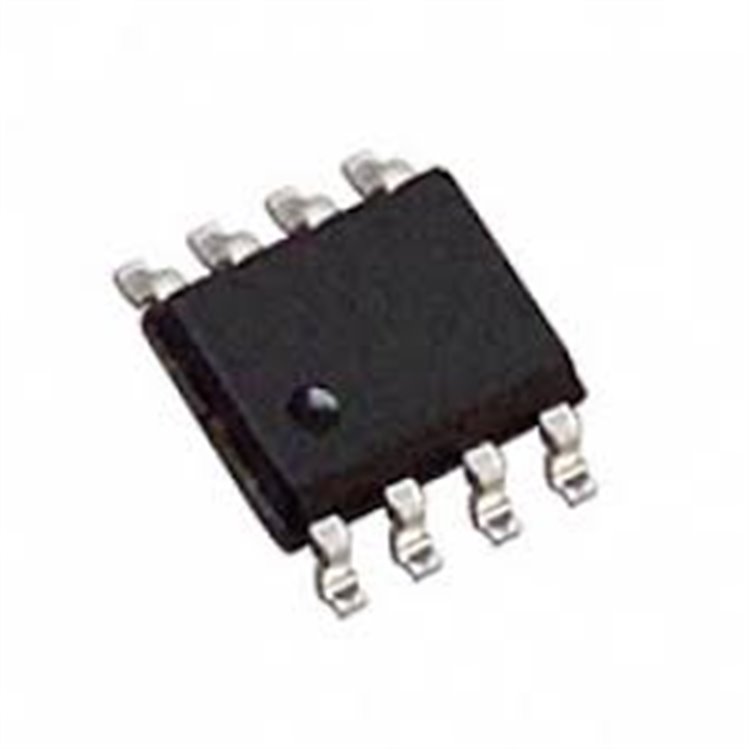

- Paket Tipi: SOIC-8 (dar gövde, Narrow SOIC).
- Boyutlar: Yaklaşık 5 mm x 4 mm x 1.5 mm.
- Pin Sayısı: 8.
- Montaj Tipi: Yüzey montaj (SMD), otomatik üretim hatlarına uygun.
- Ağırlık: Yaklaşık 0.1 gram.
Çevresel Özellikler:
- Çalışma Sıcaklık Aralığı: -40°C ila +85°C (endüstriyel sınıf).
- Depolama Sıcaklık Aralığı: -65°C ila +150°C.
- Nem Hassasiyet Seviyesi (MSL): MSL 1 (sınırsız).
- RoHS Uyumluluğu: SP485EEN-L kurşunsuz ve RoHS uyumludur (-L sembolü Pb-free olduğunu belirtir).
Ek Özellikler:
- Düşük Güç Tüketimi: BiCMOS tasarımı sayesinde 300 µA quiescent akım, enerji verimliliği sağlar.
- Hızlı İletim: 10 Mbps veri hızı, yüksek hızlı uygulamalara destek verir.
- Geniş Uygulama Alanı: RS-485/RS-422 protokolleriyle uyumlu, endüstriyel ağlar için ideal.
- Pin Uyumluluğu: ADM485 ve MAX485 gibi diğer RS-485 alıcı-vericilerle pin uyumlu.

Uygulama Alanları:

Endüstriyel Otomasyon: PLC’ler, sensör ağları ve kontrol sistemleri.
Veri İletişim Sistemleri: RS-485 tabanlı uzun mesafeli veri aktarımı.
Bina Otomasyonu: HVAC, aydınlatma kontrolü ve güvenlik sistemleri.
Telekomünikasyon: Modemler ve ağ ekipmanları.
Enerji Yönetimi: Akıllı sayaçlar ve enerji izleme sistemleri.

Avantajları:

Yüksek Hız: 10 Mbps veri hızı, hızlı iletişim sağlar.
Düşük Güç Tüketimi: 300 µA akım tüketimi, batarya destekli sistemler için uygun.
Sağlam Tasarım: ±15 kV ESD, kısa devre ve termal korumalar ile dayanıklı.
Kompakt Paket: SOIC-8, yer tasarrufu sağlar ve otomatik montaja uygundur.
Pin Uyumluluğu: ADM485ARZ gibi endüstri standardı alıcı-vericilerle değiştirilebilir.

Satın Alma Bilgileri:
SP485EEN-L SOIC-8 entegresini temin etmek için Deltaset Elektronik ile iletişime geçebilirsiniz:

Web Sitesi: www.deltaset.net
E-Posta: [email protected] (mailto:[email protected])
Telefon: 0212-2512460
