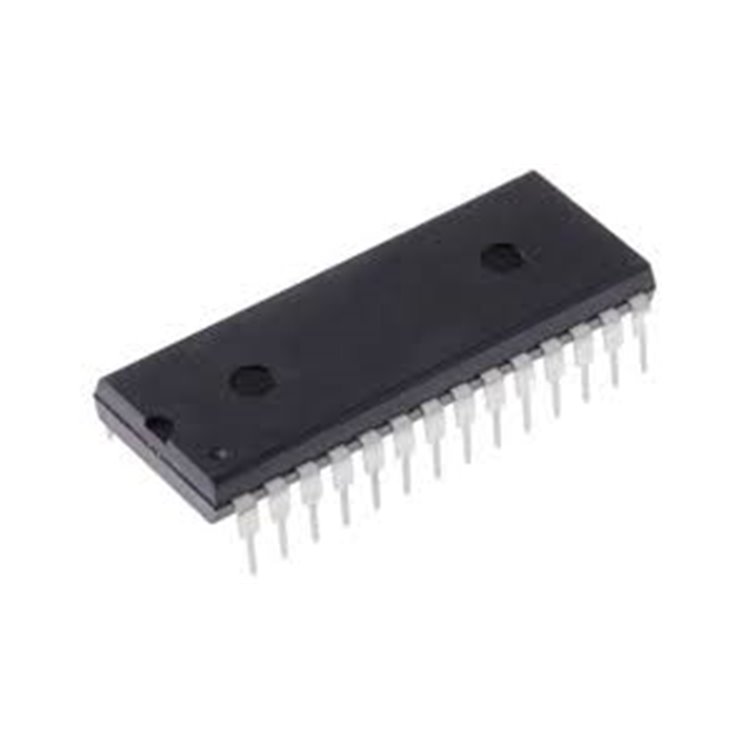

STLC5411P, STMicroelectronics tarafından üretilen 2B1Q U-arayüz transceiver entegre devresidir. DIP-28 kılıfta, 5V besleme voltajı ve 192kbps veri hızı ile ISDN (Integrated Services Digital Network) hatları için tasarlanmıştır. 2B1Q (2 Binary, 1 Quaternary) kodlama kullanarak iki yönlü dijital iletişim sağlar ve PCM (Pulse Code Modulation) arayüzü ile mikroişlemcilerle kolayca entegre olur. Düşük güç tüketimi ve yüksek gürültü bağışıklığı, telekomünikasyon ve endüstriyel uygulamalarda güvenilirlik sunar.
Özellikler
-
Tip: 2B1Q U-arayüz transceiver.
-
Veri Hızı: 192kbps (2B+D, 160kbps veri + 32kbps kontrol).
-
Besleme Voltajı: 5V (±5%).
-
Güç Tüketimi: 150mW (aktif mod, tipik).
-
Arayüz: PCM, mikroişlemci uyumlu.
-
Kılıf: DIP-28 (delik içi, 35.56mm x 7.62mm).
-
Çalışma Sıcaklığı: 0°C ila +70°C.
-
Özellikler: Dahili yankı iptali, hat sürücüsü, düşük gürültü, RoHS uyumlu.
Kullanım Alanları
-
ISDN temel hız (Basic Rate Interface, BRI) terminalleri.
-
Telekomünikasyon ekipmanları (PBX, modemler).
-
Endüstriyel veri aktarım sistemleri.
-
PCM tabanlı dijital iletişim devreleri.
Teknik Özellikler
Kaynak: STMicroelectronics STLC5411 Veri Sayfası
Neden STLC5411P?
2B1Q kodlama, uzun mesafeli ISDN hatlarında güvenilir veri aktarımı sağlar. Düşük güç tüketimi (150mW) ve dahili yankı iptali, gürültülü ortamlarda performansı artırır. DIP-28 kılıf, breadboard ve prototip projelerine uygundur. PCM arayüzü, mikroişlemcilerle kolay entegrasyon sunar. Ancak, ISDN teknolojisinin yerini modern sistemler (örn. VoIP) aldığı için bu ürün obsolüte (üretimi durdurulmuş) olabilir; stok kontrolü önerilir.
Nasıl Kullanılır?
-
Pin Bağlantıları:
-
Vcc (pin 28), GND (pin 14), PCM giriş/çıkış (pin 10-12), hat arayüzü (pin 1-2; veri sayfası kontrolü).
-
Besleme: 5V (±5%), düşük gürültülü güç kaynağı önerilir.
-
Kontrol: PCM arayüzü ile mikroişlemci (örn. 8051, PIC) üzerinden veri aktarımı yapılır.
-
Montaj: DIP-28 delik içi, lehimleme <260°C, 10s.
-
Koruma: Giriş/çıkış pinleri için ESD önlemleri alın, Vcc 5.5V’yi aşmamalı.
SSS
STLC5411P vs STLC5412?
STLC5411P, tek U-arayüz; STLC5412, ek özelliklerle gelişmiş bir versiyon olabilir (veri sayfası karşılaştırması önerilir).
Arduino ile kullanılabilir mi?
Evet, 5V PCM arayüzü ile Arduino uyumlu, ancak ISDN protokolü için ek yazılım gerekir.
Modern alternatif var mı?
ISDN’nin yerini VoIP ve DSL aldığı için modern uygulamalarda farklı transceiver’lar (örn. Ethernet PHY) tercih edilebilir.
