Toshiba TD62783AFG – 8 Kanallı Yüksek Gerilimli Kaynak Sürücü (Source Driver) – SOIC-18
Ürün Tanımı:

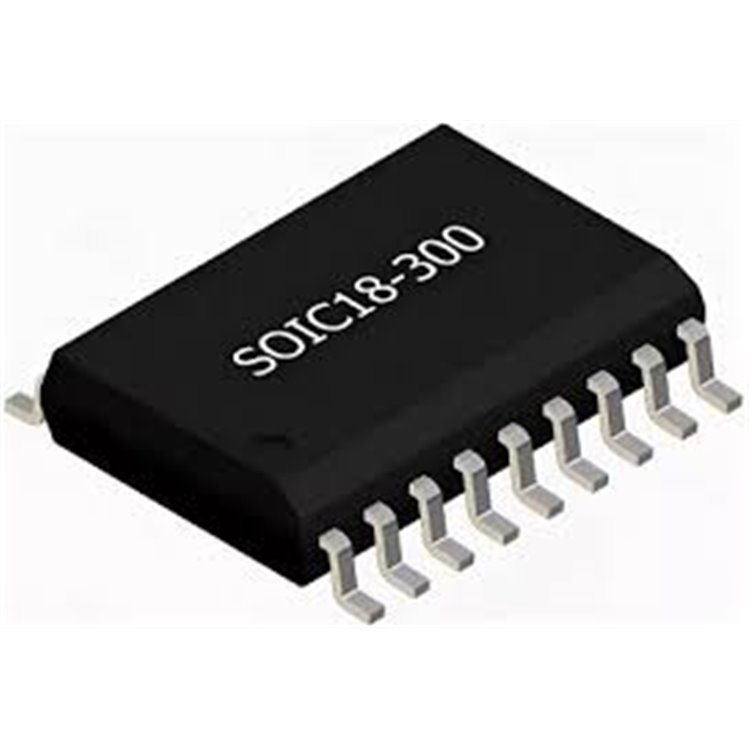

TD62783AFG, Toshiba tarafından üretilen, 8 kanallı yüksek gerilimli kaynak tipi (source-type) Darlington transistör dizisine sahip bir sürücü entegresidir. Her bir çıkış kanalı, 50V'a kadar gerilim ve 500mA'e kadar akım sağlayabilir. Bu özellikleri sayesinde, röleler, lambalar, solenoidler ve LED'ler gibi endüktif yüklerin sürülmesinde yaygın olarak kullanılır. Entegre, 18 pinli SOIC (Small Outline Integrated Circuit) kılıfında sunulmaktadır ve TTL/CMOS mantık seviyeleriyle uyumludur.
Teknik Özellikler:
- Kanal Sayısı: 8
- Çıkış Akımı: Her kanal için maksimum 500 mA
- Çıkış Gerilimi: Maksimum 50 V
- Giriş Direnci: 10 kΩ
- Çalışma Sıcaklığı: -40°C ila +85°C
- Depolama Sıcaklığı: -55°C ila +150°C
- Kılıf Tipi: SOIC-18 (Yüzeye Montaj)
- RoHS Uyumluluğu: Lütfen üreticiyle iletişime geçiniz
Öne Çıkan Özellikler:
- Yüksek Gerilim ve Akım Kapasitesi: Her kanal için 50V ve 500mA değerlerine kadar çıkış sağlayabilir.
- Dahili Sıkıştırma Diyotları: Endüktif yüklerin neden olduğu gerilim yükselmelerine karşı koruma sağlar.
- Geniş Giriş Gerilimi Uyumluluğu: 4.5V ila 30V arası giriş gerilimlerini destekler, bu da çeşitli mantık seviyeleriyle uyumluluğu artırır.
- Kolay Montaj: SOIC-18 kılıfı sayesinde yüzeye montaj uygulamalarında yer tasarrufu sağlar.
- Geniş Uygulama Alanı: Röle, lamba, solenoid ve LED sürücü devrelerinde kullanılabilir.
Uygulama Alanları:
- Röle ve solenoid sürücü devreleri
- LED ve lamba kontrol sistemleri
- Endüstriyel otomasyon sistemleri
- Yazıcılar, tarayıcılar ve fotokopi makineleri
- Tıbbi cihazlar ve ekipmanlar
