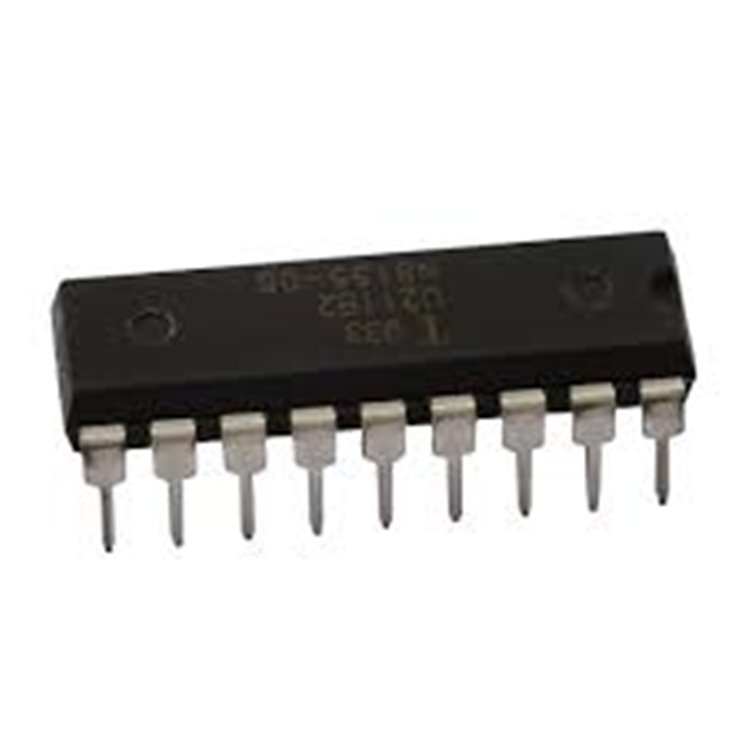

TD62783APG, DIP18 - DELTASET ELEKTRONİK

TOSHİBA TD62783APG – 8 KANALLI YÜKSEK GERİLİMLİ KAYNAK SÜRÜCÜ

* * * * * *

Ürün Kodu 34112947

Stok Kodu TD62783APG - CA

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

SST27SF020-70-3C-PH 2MBİT FLASH BELLEK DIP-32 - DELTASET ELEKTRONİK

TC4469CPD DIP-14 DÖRTLÜ MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

Toshiba TD62783APG – 8 Kanallı Yüksek Gerilimli Kaynak Sürücü (Source Driver)

karakoyelektronik.com sitesinden TD62783

TD62783APG DIP18 Toshiba Özellikleri

Genel Tanım:
TD62783APG, Toshiba Semiconductor tarafından üretilen, 8 kanallı yüksek voltajlı kaynak sürücü (high-voltage source driver) entegre devresidir. DIP18 (Dual Inline Package) paketinde sunulur ve bipolar teknolojisiyle tasarlanmıştır. Özellikle vakum floresan ekranlar (VFD), LED sürücüleri, röleler ve lamba sürücüleri gibi uygulamalar için uygundur.

Teknik Özellikler:

Elektriksel Özellikler:
- Fonksiyon: 8 kanallı yüksek voltajlı kaynak sürücü (source driver).
- Teknoloji: Bipolar.
- Besleme Voltajı (V_CC): 2 V ila 50 V (tipik 5 V kontrol, 50 V çıkış).
- Çıkış Voltajı (V_OUT): 50 V (maksimum).
- Çıkış Akımı (I_OUT): -500 mA (kanal başına, maksimum).
- Giriş Voltajı (U_IN): 0 V ila 25 V (lojik girişler).
- Giriş Akımı: ~1 mA (tipik, @ V_IN = 5 V).
- Açma/Kapama Gecikmesi: ~1 µs (tipik).
- Güç Tüketimi: Düşük, giriş sinyallerine bağlı.
- Kanal Sayısı: 8 (her kanal bağımsız sürülebilir).
Fiziksel Özellikler:
- Paket Tipi: DIP18 (22.86 mm x 6.35 mm x 3.3 mm, yaklaşık).
- Pin Sayısı: 18.
- Pin Aralığı (Pitch): 2.54 mm (0.1").
- Malzeme:
  - Gövde: Plastik (epoksi reçine).
  - Pinler: Kalay kaplı bakır alaşımı.
- Montaj Tipi: Delikli montaj (through-hole), PCB ve breadboard için uygun.
- Ağırlık: Yaklaşık 2.2 g.
Çevresel Özellikler:
- Çalışma Sıcaklık Aralığı: -40°C ila +85°C.
- Depolama Sıcaklık Aralığı: -55°C ila +150°C.
- RoHS Uyumluluğu: Evet, Pb-free (TD62783APG(O,S,M) varyantı).
- Nem Hassasiyeti: Düşük (DIP paket için MSL tanımlı değil).
Performans Özellikleri:
- Çıkış Tipi: Açık kollektör (open-collector), kaynak (source) tipi.
- Kontrol: TTL ve CMOS uyumlu girişler, mikrodenetleyicilerle kolay arayüz.
- Uygulamalar:
  - Vakum floresan ekran (VFD) sürücüleri.
  - LED matris veya segment sürücüleri.
  - Röle ve lamba sürücüleri.
  - Endüktif yük sürücüleri (diyot koruması önerilir).
- Özellikler:
  - Yüksek çıkış voltajı (50 V), yüksek akım kapasitesi (-500 mA).
  - Dahili giriş dirençleri, harici pull-up/down ihtiyacını azaltır.
  - Hızlı anahtarlama, düşük gecikme.
- Standartlar: UL, VDE uyumluluğu (devre tasarımına bağlı).

Pin Düzeni (Temel):

Pin 1-8: Girişler (IN1-IN8, lojik kontrol sinyalleri).
Pin 9: Toprak (GND).
Pin 10-17: Çıkışlar (OUT1-OUT8, açık kollektör).
Pin 18: Besleme Voltajı (V_CC, 50 V’a kadar).
Not: Kesin pin düzeni için datasheet kontrol edilmelidir (örn. AllDataSheet TD62783APG).

Uygulama Alanları:

Mikrodenetleyici Projeleri: PIC12F1840 ile VFD veya LED matris kontrolü.
Seri İletişim: DS1034-9M D-Sub ve DS1013-20R ile arayüz.
Güç Kontrolü: OMRON G5LB-14 röle veya IRF540 ile yüksek voltajlı yükler.
Güç Kaynakları: TOP224YN SMPS ile kontrol sinyali yönetimi.
Ayar Devreleri: 2K Bourns 3296 trimpot ile voltaj kalibrasyonu.
Veri Kontrolü: SN74HC573N ile veri saklama ve çıkış kontrolü.
Ekranlar: JHD162G LCD ile durum göstergesi (örn. VFD sürücü durumu).
Endüstriyel: Röle, lamba ve endüktif yük sürücüleri.

Avantajları:

Yüksek Voltaj/Akım: 50 V ve -500 mA, VFD ve röle sürücüleri için ideal.
Esnek Giriş: TTL/CMOS uyumluluğu, mikrodenetleyicilerle kolay kullanım.
Kompakt: 8 kanal, tek DIP18 pakette.
Dayanıklılık: Geniş sıcaklık aralığı ve bipolar tasarım.

Dezavantajları:

Üretimden Kaldırılmış: TD62783APG, Toshiba tarafından üretimi durdurulmuştur. Yeni tasarımlar için alternatifler (örn. ULN2803A, TBD62783APG) önerilir.
Enerji Verimliliği: Bipolar teknoloji, CMOS alternatiflere göre daha fazla güç tüketebilir.

Satın Alma Bilgileri:
TD62783APG DIP18, üretimden kaldırıldığı için stoklar sınırlıdır. Temin için Deltaset Elektronik ile iletişime geçebilirsiniz:

Web Sitesi: www.deltaset.net
E-Posta: [email protected]
Telefon: 0212-2512460
