TDA2003 TO-220-5 STMicroelectronics Mono Ses Amplifikatörü: Özellikler ve Açıklama
Başlık: TDA2003 TO-220-5 10W Mono Ses Amplifikatörü, Kısa Devre ve Termal Korumalı, STMicroelectronics
TDA2003, STMicroelectronics tarafından üretilen, 10W çıkış gücüne sahip, Class AB mono ses amplifikatör entegre devresidir. 5 pinli TO-220 (Pentawatt) kılıfta, delik içi teknoloji (THT) montaj için tasarlanmıştır. Araba radyoları, taşınabilir ses sistemleri ve düşük güçlü ses uygulamaları için optimize edilmiştir. Düşük harmonik bozulma (THD), yüksek akım kapasitesi, DC/AC kısa devre koruması ve termal aşırı yük koruması ile öne çıkar. Bu rehber, TDA2003’ün teknik özelliklerini, kullanım alanlarını, fiyat ve stok bilgilerini detaylı bir şekilde sunarak “TDA2003 datasheet”, “TDA2003 fiyat” veya “TDA2003 satın al” gibi aramalar için SEO uyumlu, kapsamlı bir içerik sunar. Ayrıca, L79L12ACD13TR, TDA2007A, 4N60, HGTP12N60A4D, 10N60, SR160, ATtiny2313V-10PU, PC827 ve 22K 9+1 sıra direnç (önceki sorgular) ile bağlam sağlanacaktır.
TDA2003 TO-220-5 Nedir?
TDA2003, Class AB amplifikatör mimarisine sahip, tek kanallı (mono) ses amplifikatörüdür. TO-220-5 (Pentawatt) kılıfta, 5 pin üzerinden yüksek güçlü mono ses çıkışı sağlar. Geniş besleme voltajı aralığı (8-18V), düşük bozulma ve koruma özellikleri, bu IC’yi otomotiv ve taşınabilir ses sistemlerinde popüler kılar. TDA2007A (6W x 2 stereo) ile karşılaştırıldığında, TDA2003 mono ve daha yüksek güç (10W) sunar. ATtiny2313V-10PU ile kontrol devrelerinde, L79L12ACD13TR ile çift kutuplu beslemede veya 4N60/10N60 MOSFET’lerle güç anahtarlama devrelerinde kullanılabilir.
TDA2003 TO-220-5 Teknik Özellikler
Teknik özellikler, STMicroelectronics veri sayfalarından (AllDataSheet, Datasheet4U, Apogeeweb) derlenmiştir:
-
Tip: Class AB Mono Ses Amplifikatörü.
-

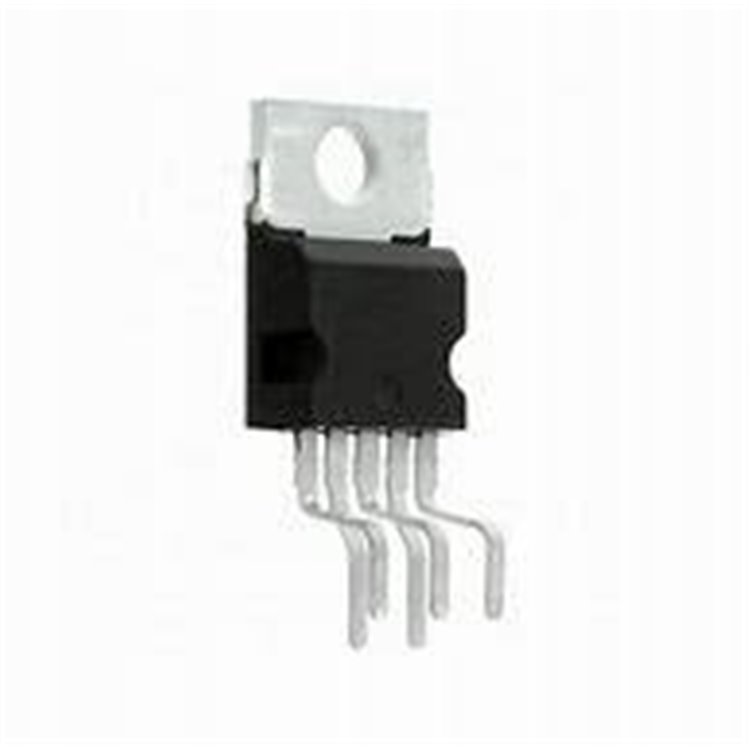

Kılıf Tipi: TO-220-5 (Pentawatt, 5-Pin, Through-Hole).
-
Üretici: STMicroelectronics.
-
Parça Numarası: TDA2003.
-
Çıkış Gücü:
-
10W (@ 4Ω, V<sub>CC</sub> = 14.4V, THD = 10%).
-
6W (@ 4Ω, V<sub>CC</sub> = 14.4V, THD = 0.1%).
-
12W (@ 2Ω, V<sub>CC</sub> = 14.4V, THD = 10%).
-
Besleme Voltajı (V<sub>CC</sub>): 8V - 18V.
-
Yük Empedansı: Minimum 2Ω (mono).
-
Toplam Harmonik Bozulma (THD):
-
0.05% (@ 1W, 4Ω).
-
0.1% (@ 6W, 4Ω).
-
Giriş Hassasiyeti: ~100mV (tipik).
-
Frekans Tepkisi: 40Hz - 15kHz.
-
Giriş Empedansı: 150kΩ.
-
Kazanç (Gain): 40 dB (sabit).
-
Akım Tüketimi:
-
Çalışma Sıcaklığı: -40°C ila +150°C (T<sub>J</sub>).
-
Pin Konfigürasyonu (TO-220-5):
-
Pin 1: Giriş (Pozitif, Non-inverting).
-
Pin 2: Giriş (Negatif, Inverting).
-
Pin 3: GND (Toprak).
-
Pin 4: Çıkış.
-
Pin 5: V<sub>CC</sub> (Besleme voltajı).
-
Özel Özellikler:
-
Yüksek çıkış gücü (10W).
-
DC ve AC kısa devre koruması.
-
Termal aşırı yük koruması.
-
Düşük harmonik bozulma (THD).
-
TO-220-5 kılıf, ısı emici montajına uygun.
-
RoHS uyumlu.
-
Boyutlar: ~10mm x 15mm x 4.5mm (TO-220-5).
-
Ağırlık: ~2g.
Not: TDA2003, otomotiv uygulamaları için optimize edilmiştir ve 14.4V (araç aküsü) beslemede en iyi performansı gösterir.
TDA2003 ile L79L12ACD13TR, TDA2007A, 4N60, HGTP12N60A4D, 10N60, SR160, ATtiny2313V-10PU, PC827 ve 22K 9+1 Sıra Direnç Bağlantısı
-
L79L12ACD13TR ile Kullanımı: L79L12ACD13TR (-12V regülatör), TDA2003’ün giriş sinyal devrelerinde veya tamamlayıcı analog devrelerde negatif voltaj sağlayabilir, ancak TDA2003 genellikle tek besleme (8-18V) ile çalışır.
-
TDA2007A ile Kullanımı: TDA2007A (6W x 2 stereo), stereo sistemler için uygunken, TDA2003 (10W mono) tek kanallı yüksek güç uygulamalarında tercih edilir. Aynı devrede farklı hoparlör konfigürasyonları için kullanılabilirler.
-
4N60 / 10N60 MOSFET ile Kullanımı: 4N60 (4A, 600V) veya 10N60 (10A, 600V), TDA2003’ün besleme hattında güç anahtarı olarak kullanılabilir. ATtiny2313V-10PU’dan PWM sinyali ile MOSFET sürülerek amplifikatörün güç kontrolü yapılır.
-
HGTP12N60A4D IGBT ile Kullanımı: HGTP12N60A4D (12A, 600V), TDA2003’ün yüksek voltajlı besleme devrelerinde anahtar olarak kullanılabilir; entegre diyot serbest tekerlek koruması sağlar.
-
SR160 ile Kullanımı: SR160 Schottky diyot (1A, 60V), TDA2003’ün besleme girişinde polarite koruması veya rektifiye için kullanılır, düşük voltaj düşüşü ile verimliliği artırır.
-
ATtiny2313V-10PU ile Kullanımı: ATtiny2313V-10PU, TDA2003’ün giriş sinyallerini (örn. ses seviyesi) PWM veya GPIO ile kontrol edebilir. 22K 9+1 sıra direnç, giriş sinyallerinde pull-up/down olarak kullanılır.
-
PC827 ile Kullanımı: PC827 optokuplör, TDA2003’ün kontrol sinyallerini izole etmek için kullanılır, gürültülü otomotiv ortamlarında sinyal bütünlüğünü korur.
-
22K 9+1 Sıra Direnç ile Kullanımı: 22K direnç, ATtiny2313V-10PU’nun G/Ç pinlerinde veya TDA2003 girişlerinde pull-up/down direnci olarak görev yapar, sinyal stabilitesi sağlar.
TDA2003 TO-220-5 Kullanım Alanları
TDA2003, mono ses amplifikasyonu gereken uygulamalarda kullanılır:
-
Araba Radyoları: Otomotiv ses sistemlerinde amplifikatör.
-
Taşınabilir Ses Sistemleri: Batarya destekli hoparlörler.
-
TV ve Radyo Alıcıları: Dahili hoparlör güçlendirme.
-
Hobi Projeleri: ATtiny2313V-10PU ile ses kontrol devreleri.
-
Düşük Güçlü Ses Uygulamaları: Küçük ölçekli ses sistemleri.
TDA2003 Avantajlar
Neden TDA2003 seçmelisiniz? Temel avantajlar:
-
Yüksek Çıkış Gücü: 10W (4Ω), mono uygulamalar için yeterli.
-
Korumalar: DC/AC kısa devre ve termal aşırı yük koruması.
-
Düşük Bozulma: THD 0.05% (@ 1W), temiz ses çıkışı.
-
Geniş Voltaj Aralığı: 8-18V, otomotiv ve taşınabilir cihazlar için uygun.
-
TO-220-5 Kılıf: Isı emici ile kolay montaj.
TDA2003 ile Benzer Amplifikatör IC’leri
-
TDA2007A: 6W x 2 stereo, SIP-9, stereo uygulamalar için (önceki sorgu).
-
TDA2030A: 14W mono, Pentawatt, daha yüksek güç.
-
TDA7297: 15W x 2 stereo, Multiwatt-15, modern uygulamalar.
-
LM386: 0.7W mono, DIP-8, düşük güçlü taşınabilir cihazlar.
-
TDA7056A: 3W mono BTL, SIP-9, batarya destekli sistemler.
Seçim Kriteri: TDA2003, 10W mono otomotiv uygulamaları için; TDA2007A stereo, TDA2030A daha yüksek güç için uygundur.
TDA2003 Sık Sorulan Sorular (SSS)
-
TDA2003’ün maksimum çıkış gücü nedir? 10W (4Ω, V<sub>CC</sub> = 14.4V, THD = 10%).
-
Isı emici gerekir mi? Evet, 10W tam güçte ısı emici önerilir.
-
SMD versiyonu var mı? Hayır, TDA2003 yalnızca TO-220-5 THT kılıfta mevcut.
TDA2003 Veri Sayfası ve Teknik Dokümantasyon
Tam teknik detaylar için veri sayfalarına aşağıdaki kaynaklardan ulaşabilirsiniz:
-
STMicroelectronics: www.st.com (TDA2003 datasheet, ~400KB, 12 sayfa).
-
-
-
-
Not: Veri sayfası; pinout, elektriksel özellikler, test devresi, THD grafikleri, uygulama şemaları ve PCB yerleşim önerilerini içerir.
TDA2003 Fiyat ve Stok Bilgileri
TDA2003 TO-220-5 satın almak için (fiyatlar 4 Haziran 2025 itibarıyla yaklaşık değerlerdir):
