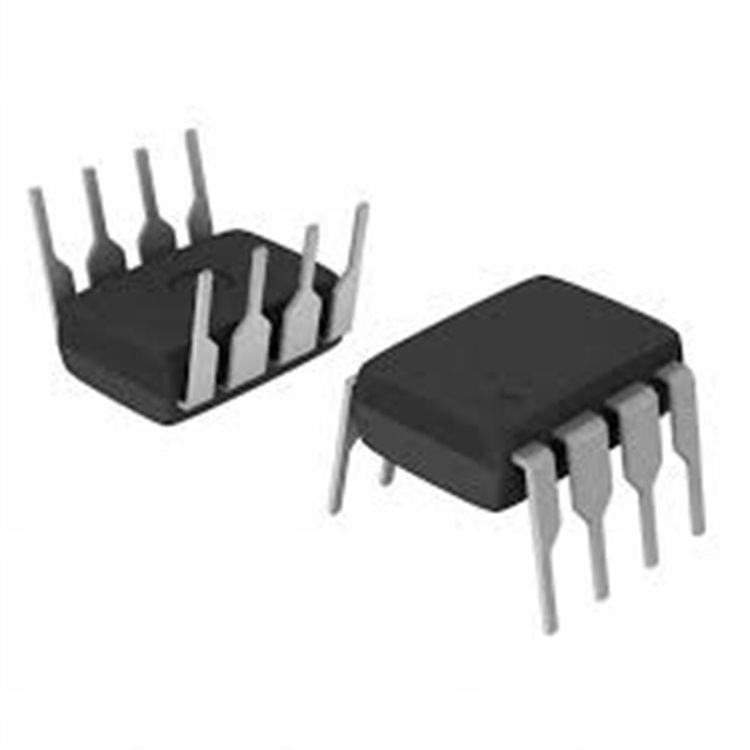

TDA2822 DIP-8 - DELTASET ELEKTRONİK

TDA2822: 3-15V, 3.2W, STEREO/BRİDGE, CMOS

* * * * * *

Ürün Kodu 34111685

Stok Kodu TDA2822 DIP-8 Çift Ses Amplifikatörü (Stok Kodu: DSTK1385). 3-15V, 3.2W, stereo/bridge, düşük çapraz bozulma. Taşınabilir ses için ideal. DELTASET ELEKTRONİK güvencesiyle.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

TDA2822M DIP-8 ÇİFT SES AMPLİFİKATÖRÜ - DELTASET ELEKTRONİK

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

SST27SF020-70-3C-PH 2MBİT FLASH BELLEK DIP-32 - DELTASET ELEKTRONİK

TDA2822 DIP-8 Çift Ses Amplifikatörü Entegre - DELTASET ELEKTRONİK

Yeni ve Orijinal Elektronik Bileşenler Entegre Devre IC Yongası Tda2822-Çin'inEntegre Devre, IC çipler

TDA2822 DIP-8 Çift Ses Amplifikatörü Entegre - DELTASET ELEKTRONİKÜrün Açıklaması:
TDA2822, STMicroelectronics, Unisonic Technologies veya eşdeğer üreticiler tarafından üretilen, monolitik bir çift ses amplifikatörü entegre devresidir. 8-pin DIP (Dual In-line Package) formatında sunulan bu entegre, düşük güç tüketimi ve düşük çapraz bozulma (crossover distortion) ile taşınabilir ses cihazları için tasarlanmıştır. 3V ila 15V geniş besleme gerilimi aralığı, 3.2W maksimum çıkış gücü (bridge modunda, 8Ω yük) ve stereo veya bridge (BTL - Bridge-Tied Load) konfigürasyon desteği sunar. Düşük sessiz akım (6mA tipik) ve 40dB güç kaynağı gürültü bastırma oranı (PSRR), batarya ile çalışan uygulamalarda yüksek verimlilik sağlar. TDA2822, iki bağımsız operasyonel amplifikatör içerir ve AM/FM radyo amplifikatörleri, taşınabilir müzik çalarlar ve kulaklık amplifikatörleri gibi uygulamalarda yaygın olarak kullanılır. DIP-8 paketi, delikten geçmeli (THT) montaj için uygundur ve breadboard veya PCB projelerinde kolay entegrasyon sağlar. RoHS uyumluluğu tartışmalıdır; PbF (kurşunsuz) modeller mevcut, ancak uyumluluk proje gereksinimlerine göre kontrol edilmelidir.Not: TDA2822, bazı distribütörlerde “obsolete” (üretimden kalkmış) olarak listelenmiştir, ancak stoklar mevcut olabilir. Alternatif olarak TDA2822M, TEA2025B veya NJM4560 değerlendirilebilir.Ürün Özellikleri:

Paket Tipi: DIP-8 (Delikten Geçmeli, THT)
Fonksiyon: Çift Ses Amplifikatörü (Dual Low-Power Audio Amplifier)
Lojik Tipi: CMOS
Besleme Gerilimi (V_CC): 3V ~ 15V (Tipik 6V-12V)
Çıkış Gücü (P_o):
- Stereo: 1.7W x 2 (@ V_CC = 9V, R_L = 4Ω, d = %10)
- Bridge: 3.2W (@ V_CC = 9V, R_L = 8Ω, d = %10)
Yük Empedansı (R_L): 4Ω ~ 32Ω (Tipik 8Ω)
Kapalı Döngü Kazancı (G_v): 39dB (Tipik)
Sessiz Akım (I_d): 6mA (Tipik, V_CC = 6V, yüksüz)
Giriş Önyargı Akımı (I_b): 100nA (Tipik)
Güç Kaynağı Gürültü Bastırma Oranı (PSRR): 40dB (@ f = 100Hz)
Toplam Harmonik Bozulma (THD): 0.2% (@ P_o = 0.5W, f = 1kHz, R_L = 8Ω)
Giriş Direnci (R_i): 100kΩ (Tipik, f = 1kHz)
Toplam Giriş Gürültüsü (e_N): 2.5µV (B = 22Hz-22kHz, R_s = 10kΩ)
Kanal Ayrımı (CS): 50dB (@ f = 1kHz, R_g = 10kΩ)
Çalışma Sıcaklığı: -40°C ~ +150°C (Bağlantı, T_J)
Pin Konfigürasyonu (DIP-8):
- Pin 1: OUTPUT1 (Kanal 1 Çıkış)
- Pin 2: V_CC+ (Pozitif Besleme)
- Pin 3: OUTPUT2 (Kanal 2 Çıkış)
- Pin 4: V_CC- (Negatif Besleme/Toprak)
- Pin 5: IN-1 (Kanal 1 Ters Çeviren Giriş, Genelde Toprak)
- Pin 6: IN+2 (Kanal 2 Ters Çevirmeyen Giriş)
- Pin 7: IN+1 (Kanal 1 Ters Çevirmeyen Giriş)
- Pin 8: IN-2 (Kanal 2 Ters Çeviren Giriş, Genelde Toprak)
Özellikler:
- Düşük çapraz bozulma ve düşük sessiz akım
- Stereo veya bridge (BTL) konfigürasyon desteği
- Geniş besleme gerilimi (3-15V), batarya uyumlu
- Yüksek PSRR, gürültüye karşı dayanıklı
- Kompakt DIP-8 paketi, kolay montaj
- RoHS durumu: PbF modeller mevcut, kontrol gerekli
Montaj Tipi: Delikten Geçmeli (Through Hole, DIP-8)

Kullanım Alanları:

AM/FM radyo amplifikatörleri
Taşınabilir müzik çalarlar
Kulaklık amplifikatörleri ve küçük hoparlör sistemleri
Wien köprüsü osilatörleri
Düşük güçlü ses amplifikatörleri
İşitme cihazları ve ses güçlendiriciler

Neden TDA2822 DIP-8 Ses Amplifikatörü?
TDA2822, 3.2W çıkış gücü (bridge modunda) ve düşük çapraz bozulma ile taşınabilir ses cihazları için optimize edilmiştir. 3V-15V besleme aralığı, batarya ile çalışan sistemlerde esneklik sağlar. 40dB PSRR ve 0.2% THD, yüksek ses kalitesi sunar. DIP-8 paketi, prototip ve hobi projelerinde kolay montaj sağlar. İki bağımsız kanal, stereo veya bridge modunda çok yönlü kullanım sunar. Ancak, üretimden kalkmış (obsolete) durumu nedeniyle stok kontrolü önerilir.Satın Alma Bilgileri:

Stok Kodu: DSTK1385
Teslimat: Hafta içi 16:00’a kadar verilen siparişler aynı gün kargoda.
Ödeme Seçenekleri: Havale/EFT
Datasheet: TDA2822 Datasheet
Not: Stereo mod için C1, C2 gibi DC bloke kapasitörleri ve uygun yük dirençleri gereklidir. Bridge mod için devre konfigürasyonu datasheet’e uygun yapılmalıdır.

Neden DELTASET ELEKTRONİK?
DELTASET ELEKTRONİK, kaliteli elektronik komponentleri sunar. Hızlı teslimat ve profesyonel destek ekibimizle projelerinizde güvenilir bir iş ortağıyız. Orijinal ürün garantisi ve müşteri memnuniyeti odaklı hizmet anlayışımızla fark yaratıyoruz.İletişim Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212 251 24 60
E-posta: [email protected] (mailto:[email protected])
Adres: Karaköy, İstanbul

TDA2822 DIP-8 Çift Ses Amplifikatörü’nü Hemen Satın Alın!
