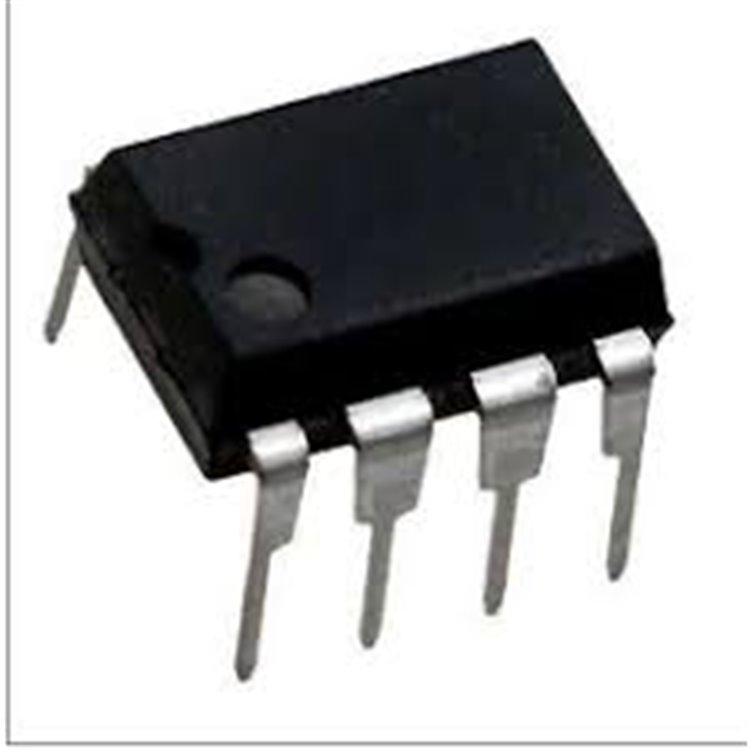

TDA2822M DIP-8 ÇİFT SES AMPLİFİKATÖRÜ - DELTASET ELEKTRONİK

TDA2822M: 1.8-15V ÇİFT SES AMPLİFİKATÖRÜ, DIP-8

* * * * * *

Ürün Kodu 34112826

Stok Kodu TDA2822M DIP-8, 1.8-15V çift ses amplifikatörü, 250mW/kanal, düşük bozulma, taşınabilir ses cihazları için ideal. DeltaSet Elektronik’te orijinal ürün, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

SST27SF020-70-3C-PH 2MBİT FLASH BELLEK DIP-32 - DELTASET ELEKTRONİK

TC4469CPD DIP-14 DÖRTLÜ MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

TDA2822, DIP-8 Entegre Devre

TDA2822M DIP-8 Çift Ses Amplifikatörünün Teknik ÖzellikleriTDA2822M, STMicroelectronics tarafından üretilen bir çift düşük voltajlı ses amplifikatörü entegre devresidir. 8-pin Minidip (DIP-8) paketinde sunulur ve taşınabilir kaset çalarlar, radyolar, MP3 çalarlar ve küçük hoparlör sistemleri gibi düşük güçlü ses uygulamaları için tasarlanmıştır. Düşük çapraz bozulma, düşük sessiz akım ve geniş voltaj aralığıyla dikkat çeker. TDA2822M, TDA2822’den farklı olarak 1.8V-15V çalışma voltajı sunar; TDA2822 ise maksimum 8V ile sınırlıdır. İşte temel teknik özellikler:

Entegre Tipi: Çift Düşük Voltajlı Ses Amplifikatörü, Sınıf AB
Besleme Voltajı (V_CC): 1.8V ila 15V (TDA2822M); 1.8V ila 8V (TDA2822)
Çıkış Gücü:
- 250 mW/kanal (V_CC = 5V, 8Ω yük, tipik)
- 1.4W/kanal (V_CC = 9V, 4Ω yük, maksimum)
- Köprü (BTL) modunda: 4W (V_CC = 9V, 4Ω yük, maksimum)
Toplam Harmonik Bozulma (THD): <0.2% (1kHz, 0.5W, 8Ω)
Sessiz Akım (I_Q): 4 mA/kanal (tipik, V_CC = 9V, sinyal yok)
Kazanç (Gain): 39 dB (tipik)
Sinyal-Gürültü Oranı (SNR): 90 dB (tipik)
Giriş Empedansı: Yüksek (veri sayfasında belirtilmemiş)
Çıkış Empedansı: 4Ω ila 16Ω hoparlörlerle uyumlu
Koruma Özellikleri:
- Termal koruma
- Kısa devre koruması
Çalışma Sıcaklık Aralığı: -40°C ila +85°C
Paket Tipi: DIP-8 (Minidip, THT)
Pin Konfigürasyonu:
- Pin 1: Sol Kanal Çıkışı
- Pin 2: Besleme Voltajı (V_CC)
- Pin 3: Sağ Kanal Çıkışı
- Pin 4: Toprak (GND)
- Pin 5: Sağ Kanal Ters Çeviren Giriş
- Pin 6: Sağ Kanal Ters Çevirmeyen Giriş
- Pin 7: Sol Kanal Ters Çevirmeyen Giriş
- Pin 8: Sol Kanal Ters Çeviren Giriş
Boyutlar: 9.3 mm x 8.5 mm x 7.2 mm (DIP-8)
Özellikler:
- Düşük çapraz bozulma ve düşük THD
- Düşük sessiz akım, batarya dostu
- Köprü (BTL) veya stereo yapılandırma desteği
- Minimum harici bileşen gereksinimi
- TTL/CMOS uyumlu girişler
RoHS Uyumluluğu: Evet
ECCN Kodu: EAR99

Not: TDA2822M, TDA2822 ile aynı pin düzenine sahiptir ancak daha geniş voltaj aralığı (1.8-15V) sunar. TDA2822, 8V üstü voltajlarda kullanılamaz. TDA2822L (1.8-12V) de bir varyanttır, ancak TDA2822M daha yaygındır. Satın almadan önce voltaj gereksinimlerini doğrulayın. Veri sayfası için: TDA2822M Datasheet.TDA2822M’in Avantajları

Geniş Voltaj Aralığı: 1.8V-15V, bataryalı cihazlar için ideal.
Düşük Bozulma: THD <0.2%, yüksek ses kalitesi.
Düşük Sessiz Akım: 4 mA/kanal, enerji verimliliği sağlar.
Kompakt Tasarım: DIP-8 paketi, yer tasarrufu sağlar.
Koruma Özellikleri: Termal ve kısa devre koruması, güvenilirlik artırır.
Esnek Yapılandırma: Stereo veya BTL (köprü) modunda kullanılabilir.
Minimum Bileşen: Basit devre tasarımı, düşük maliyet.

TDA2822M’in Kullanım AlanlarıTDA2822M, düşük güçlü ses amplifikasyon uygulamalarında kullanılır. Başlıca kullanım alanları:

Taşınabilir Ses Cihazları: MP3 çalarlar, taşınabilir radyolar, kaset çalarlar.
Küçük Hoparlör Sistemleri: USB destekli bilgisayar hoparlörleri.
Kulaklık Amplifikatörleri: Düşük güçlü ses amplifikasyonu.
Interkom Sistemleri: Sesli iletişim cihazları.
Hobi ve Eğitim Projeleri: DIY ses amplifikatör projeleri.
Otomotiv Ses Sistemleri: Düşük güçlü araç içi ses sistemleri.

Örnek Devre: TDA2822M, stereo amplifikatör devresinde kullanıldığında, sol ve sağ kanal girişleri (pin 7 ve 6) ses sinyallerine bağlanır. Çıkışlar (pin 1 ve 3), 470 µF kapasitörler (C4, C5) aracılığıyla 4-8Ω hoparlörlere bağlanır. 100 µF kapasitörler (C1, C2) girişleri toprağa bağlar, 0.1 µF polyester kapasitörler (C6, C7) ve 4.7Ω dirençler yüksek frekans stabilitesi sağlar. Besleme (pin 2, V_CC = 9V) ve toprak (pin 4) uygun şekilde bağlanır. BTL modunda, mono çıkış için 4W’a kadar güç elde edilebilir.Güvenli Çalıştırma Kılavuzu

Maksimum Değerlere Dikkat: V_CC’yi 15V (TDA2822M) veya 8V (TDA2822) aşmayın; %20 kuralına uyun (ör. 12V TDA2822M için).
Polarite: Besleme voltajı ve pin bağlantılarını doğru yapın; ters polarite IC’yi bozar.
Isı Yönetimi: Düşük güç (250 mW/kanal) nedeniyle genellikle soğutucu gerekmez, ancak BTL modunda (4W) ısı dağılımına dikkat edin.
ESD Koruması: IC hassastır; elektrostatik deşarj (ESD) önlemleri alın.
Lehimleme: Lehimleme sırasında aşırı ısı uygulamayın; IC’yi 15V üzeri voltajlara maruz bırakmayın.
Hoparlör Empedansı: 4-16Ω hoparlör kullanın; düşük empedans ısıyı artırabilir.
Depolama ve Çalışma Sıcaklığı: -40°C ila +85°C aralığını aşmayın.

TDA2822M Satın Alma Opsiyonu: DeltaSet ElektronikTürkiye’de elektronik bileşen tedariki konusunda lider firmalardan biri olan DeltaSet Elektronik, TDA2822M DIP-8 çift ses amplifikatörlerini orijinal ve yüksek kaliteli olarak stoklarında bulundurabilir. DeltaSet Elektronik, müşteri memnuniyetine odaklanan hizmet anlayışı, hızlı teslimat ve güvenilir tedarik ile öne çıkar.Satın Alma Bilgileri:
