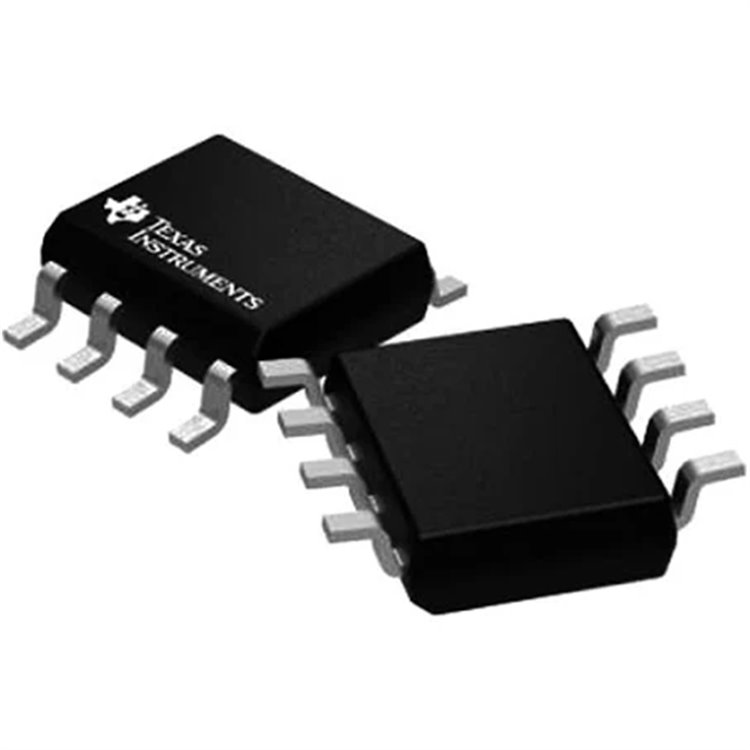

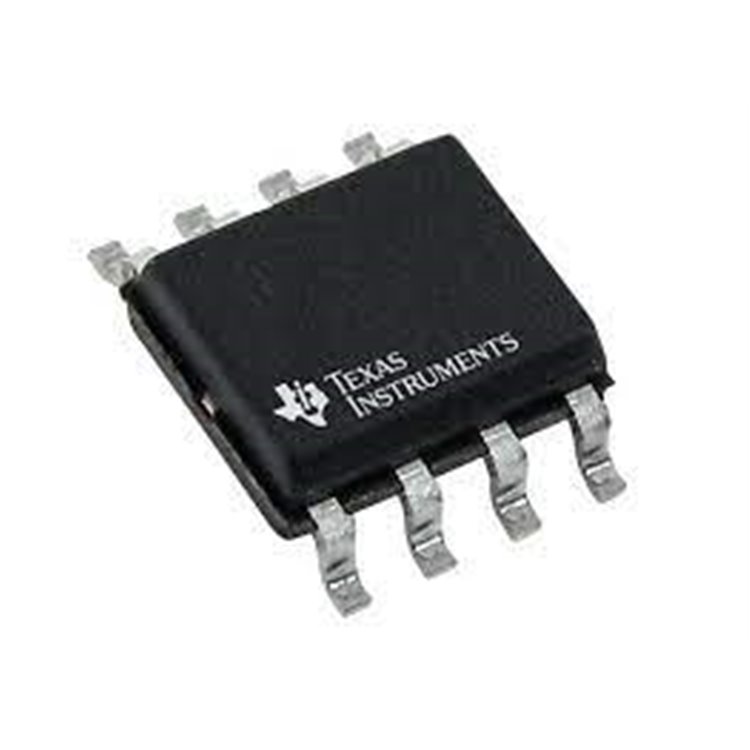

TL431ACDR SOIC-8 - DELTASET ELEKTRONİK

TL431ACDR ADJUSTABLE SHUNT REGULATOR, CMOS, SMD

* * * * * *

Ürün Kodu 3411706

Stok Kodu Stok Kodu: DS-TL431ACDR-SOIC8 TL431ACDR SOIC-8 Adjustable Voltage Reference IC, 2.5-36V, CMOS, SMD. DELTASET ELEKTRONİK ile voltaj regülasyonunda güvenilir performans!

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

SST27SF020-70-3C-PH 2MBİT FLASH BELLEK DIP-32 - DELTASET ELEKTRONİK

TC4469CPD DIP-14 DÖRTLÜ MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

TL431CDR. SOIC-8.Voltaj Referansı Entegresi

MAX485 - SO8 Entegre

TL431ACDR SOIC-8 Adjustable Voltage Reference Entegresi - DELTASET ELEKTRONİKÜrün Açıklaması:
TL431ACDR (veya TL431, 431), Texas Instruments tarafından üretilen, SOIC-8 (Small Outline Integrated Circuit, Surface Mount Device) paketinde bir ayarlanabilir shunt voltaj regülatörü entegre devresidir. 2.495V ile 36V arasında hassas bir referans voltajı sağlar ve harici dirençlerle çıkış voltajı ayarlanabilir. CMOS teknolojisi ile üretilmiştir, düşük güç tüketimi ve yüksek doğruluk sunar (A sınıfı, %1 tolerans). Dahili bir op-amp, referans voltajı ve hata amplifikatörü içerir, bu da onu voltaj regülasyonu, referans voltajı üretimi, anahtarlamalı güç kaynakları ve batarya yönetimi gibi uygulamalarda ideal kılar. Katot ve anot arasında düşük dinamik empedans (0.22Ω tipik) ve geniş çalışma voltajı aralığı ile esnek kullanım sağlar. DELTASET ELEKTRONİK, projeleriniz için orijinal ve yüksek kaliteli komponentler sunar!Ürün Özellikleri:

Ürün Tipi: Adjustable Precision Shunt Voltage Regulator
Model: TL431ACDR (TL431, 431 serisi, A sınıfı %1 tolerans)
Paket Türü: SOIC-8 (Surface Mount Device, SMD)
Besleme Voltajı (Vka): 2.495V - 36V (ayarlanabilir)
Referans Voltajı (Vref): 2.495V (tipik, %1 tolerans)
Çıkış Akımı: 100mA (maksimum)
Dinamik Empedans: 0.22Ω (tipik)
Pin Konfigürasyonu:
- Pin 1: REF (Referans girişi)
- Pin 2: Anot (A)
- Pin 8: Katot (K)
- Pin 3-7: Kullanılmıyor (NC, bazı modellerde test pinleri)
- Pin 4: GND (bazı modellerde dahili bağlantı)
Çalışma Sıcaklığı: 0°C ile +70°C (ACDR modeli için)
Uygulamalar: Voltaj regülasyonu, referans voltajı üretimi, anahtarlamalı güç kaynakları, batarya yönetimi, hassas ölçüm cihazları
Özellikler:
- Ayarlanabilir çıkış voltajı (2.5V-36V)
- Düşük dinamik empedans ve yüksek doğruluk
- Düşük güç tüketimi (CMOS teknolojisi)
- RoHS uyumlu
Boyutlar: Standart SOIC-8 paket (4.9mm x 3.9mm x 1.58mm, yaklaşık)

Kullanım Talimatları:

Bağlantı: Katot (Pin 8) ve Anot (Pin 2) uygun devreye bağlanmalı; Vcc genellikle 2.5V-36V aralığında uygulanır.
Voltaj Ayarı: REF (Pin 1) girişine iki direnç (R1, R2) ile bölücü devresi bağlayarak çıkış voltajı ayarlanır; Vout = Vref × (1 + R1/R2).
Akım Sınırlama: Çıkış akımı 100mA’i aşmamalı; uygun seri direnç kullanın.
Stabilite: Harici bir kapasitör (ör. 0.1µF) katot-anot arasında kullanılarak stabilite artırılabilir.
Montaj: SMD lehimleme için uygun sıcaklık profili kullanın (ör. 260°C, 10-30 saniye).
ESD Koruması: Antistatik önlemler alın; ürün antistatik torbada gönderilir.

Neden DELTASET ELEKTRONİK?

Hızlı Kargo: Saat 12:05 öncesi siparişlerde aynı gün kargo, 3 iş günü içinde teslimat.
Güvenilir Kalite: Orijinal ve yüksek kaliteli elektronik komponentler.
Müşteri Desteği: Uzman ekibimizle kullanım ve teknik destek.
Uygun Fiyat: Kaliteli ürünleri en uygun fiyatlarla sunuyoruz.

Satın Alma Bilgileri:

Stok Kodu: DS-TL431ACDR-SOIC8
Fiyat ve Sipariş: Güncel fiyatlar için www.deltaset.net adresini ziyaret edin.
Kargo: Türkiye’nin her yerine hızlı ve güvenilir kargo. Saat 15:00 sonrası siparişler ertesi gün kargolanır.
İade ve Değişim: Ürünlerimizde değiştirme garantisi. Detaylar için bizimle iletişime geçin.
İletişim:
- Web: www.deltaset.net
- Telefon: 0212 251 24 60
- E-posta: [email protected]

Ek Bilgi:
TL431ACDR SOIC-8 Adjustable Voltage Reference, CMOS teknolojisi ile düşük güç tüketimi ve yüksek doğruluk sunar. Güç yönetimi ve hassas voltaj regülasyonu için ideal bir çözümdür. Toplu sipariş veya teknik destek için bizimle iletişime geçebilirsiniz.DELTASET ELEKTRONİK ile projelerinizi hayata geçirin!
