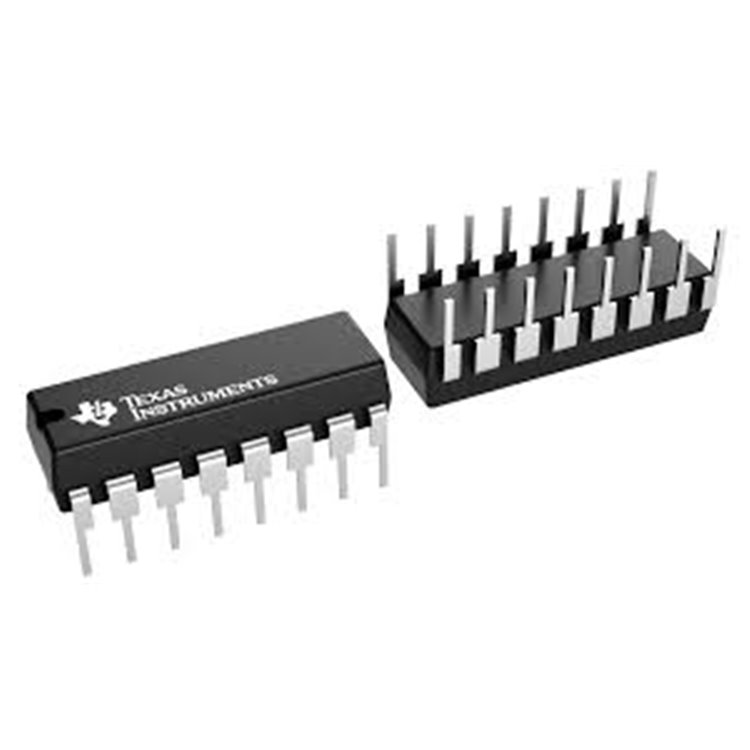

TL494 DIP-16 PWM KONTROL ENTEGRESİ - DELTASET ELEKTRONİK

TL494 PWM KONTROL, 7-40V, 300KHZ, DIP-16

* * * * * *

Ürün Kodu 34111362

Stok Kodu TL494 DIP-16 PWM Kontrol Entegresi (Stok Kodu: TL494-DLT) – 7-40V, 300kHz, 200mA, ±1% referans. SMPS ve DC-DC için ideal. Deltaset Elektronik stoklarında!

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

TL494CDR SOIC-16 PWM CONTROLLER IC - DELTASET ELEKTRONİK

TL494CN PWM KONTROL ENTEGRE - DELTASET ELEKTRONİK

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

TL494 DIP-16 PWM Kontrol Entegresi

TL494 DIP-16 PWM Kontrol Entegresi - DELTASET ELEKTRONİKÜrün Genel Bakış
TL494, anahtarlamalı güç kaynakları (SMPS) ve DC-DC dönüştürücüler için tasarlanmış, pulse-width-modulation (PWM) kontrol devresi içeren bir entegre devredir. DIP-16 (THT) paketinde sunulan bu cihaz, iki hata amplifikatörü, dahili ayarlanabilir osilatör, ölü zaman kontrol (DTC) karşılaştırıcı, darbe yönlendirme flip-flopu, 5V (±1%) hassas referans regülatörü ve çıkış kontrol devreleri içerir. 7V ila 40V geniş besleme voltajı aralığı, 1kHz ila 300kHz anahtarlama frekansı ve 200mA çıkış akımı kapasitesi ile çok yönlüdür. Tek uçlu veya push-pull çıkış konfigürasyonlarını destekler ve buck, boost, flyback, forward, full-bridge, half-bridge ve push-pull topolojileri ile uyumludur. Maksimum %45 görev döngüsü ve ölü zaman kontrolü, yüksek verimli güç yönetimi sağlar. Endüstriyel otomasyon, güç kaynakları ve motor kontrol sistemleri için idealdir. Deltaset Elektronik, orijinal TL494 DIP-16 entegre devrelerini stokta bulundurur ve hızlı teslimat ile teknik destek sağlar.Ürün Özellikleri

Fonksiyon: PWM kontrol devresi
Çıkış Tipi: Transistör sürücü
Çıkış Sayısı: 2
Çıkış Konfigürasyonu: Pozitif
Topolojiler: Buck, Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull
Besleme Voltajı (Vcc/Vdd): 7V - 40V
Anahtarlama Frekansı: 1kHz - 300kHz
Görev Döngüsü (Maks): %45
Çıkış Akımı: 200mA (maksimum, kaynak veya emici)
Referans Voltajı: 5V (±1%)
Hata Amplifikatör Giriş Voltajı: 0V - 5.5V
Osilatör Doğruluğu: ±10% (frekans kontrolü ile ayarlanabilir)
Kontrol Özellikleri:
- Ölü zaman kontrolü (DTC)
- Frekans kontrolü
- Tek uçlu veya push-pull çıkış seçimi
Senkron Doğrultucu: Hayır
Saat Senkronizasyonu: Hayır
Çalışma Sıcaklığı: 0°C ila +70°C (TL494CN) veya -40°C ila +85°C (TL494IN)
Montaj Tipi: Delikten geçiş (Through Hole)
Paket Tipi: DIP-16 (0.300", 7.62mm)
Boyutlar: Yaklaşık 19.3mm x 6.35mm x 4.57mm
Ağırlık: Yaklaşık 1g
Sertifikalar: RoHS uyumlu (ROHS3), REACH etkilenmemiş, ECCN EAR99

Pin Konfigürasyonu

Pin 1 (1IN+): 1. hata amplifikatörü pozitif giriş
Pin 2 (1IN-): 1. hata amplifikatörü negatif giriş
Pin 3 (Feedback): Geri besleme girişi
Pin 4 (DTC): Ölü zaman kontrol girişi
Pin 5 (CT): Zamanlama kondansatörü (osilatör)
Pin 6 (RT): Zamanlama direnci (osilatör)
Pin 7 (GND): Toprak
Pin 8 (C1): 1. çıkış transistör kolektörü
Pin 9 (E1): 1. çıkış transistör emitörü
Pin 10 (E2): 2. çıkış transistör emitörü
Pin 11 (C2): 2. çıkış transistör kolektörü
Pin 12 (VCC): Besleme voltajı (7V-40V)
Pin 13 (Output Control): Çıkış modu seçimi (tek uçlu/push-pull)
Pin 14 (REF): 5V referans çıkışı
Pin 15 (2IN-): 2. hata amplifikatörü negatif giriş
Pin 16 (2IN+): 2. hata amplifikatörü pozitif giriş

Avantajlar

Esnek Tasarım: Çoklu topolojileri destekler, özelleştirilmiş güç yönetimi sağlar.
Yüksek Çıkış Akımı: 200mA, güçlü transistör sürücü çıkışı sunar.
Hassas Kontrol: ±1% 5V referans ve ölü zaman kontrolü, verimli PWM sağlar.
Geniş Voltaj Aralığı: 7V-40V, farklı güç kaynaklarıyla uyumludur.
Kompakt Tasarım: DIP-16 paketi, prototip ve endüstriyel kartlara kolay montaj sağlar.

Uygulama Alanları

Anahtarlamalı güç kaynakları (SMPS)
DC-DC dönüştürücüler
Motor kontrol sistemleri
Endüstriyel otomasyon
LED sürücü devreleri

Neden Deltaset Elektronik?
Deltaset Elektronik, Türkiye’deki güvenilir elektronik komponent distribütörlerinden biri olarak, orijinal TL494 DIP-16 PWM kontrol entegrelerini rekabetçi fiyatlarla sunar. Hızlı teslimat, teknik destek ve müşteri odaklı hizmet anlayışıyla, projeleriniz için en iyi çözümleri sağlıyoruz. Stoklarımızda bulunan ürünler, kesintisiz çalışma için hazır!Satın Alma Bilgileri

Stok Kodu: TL494-DLT
Teslimat: Aynı gün kargoya verilir (09:00 öncesi siparişlerde).
Ödeme Seçenekleri: Havale, EFT.
