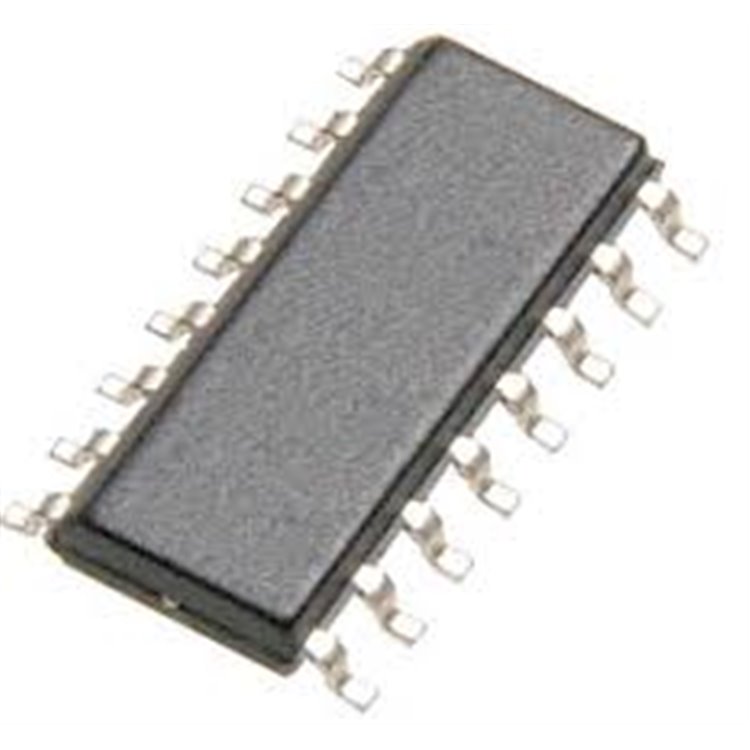

TL494CDR SOIC-16 PWM CONTROLLER IC - DELTASET ELEKTRONİK

TL494CDR PULSE-WİDTH MODULATİON CONTROLLER, CMOS, SMD

* * * * * *

Ürün Kodu 3411729

Stok Kodu Stok Kodu: DS-TL494CDR-SOIC16 TL494CDR SOIC-16 PWM Controller IC, 1-300kHz, CMOS, SMD. DELTASET ELEKTRONİK ile güç kaynaklarında güvenilir performans!

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

SST27SF020-70-3C-PH 2MBİT FLASH BELLEK DIP-32 - DELTASET ELEKTRONİK

TC4469CPD DIP-14 DÖRTLÜ MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

TL494CDR-SMD SOIC-16

TL594 PWM Control Circuit: Pinout, Circuit and Datasheet

TL494CDR SOIC-16 Pulse-Width Modulation (PWM) Controller Entegresi - DELTASET ELEKTRONİKÜrün Açıklaması:
TL494CDR (veya TL494), Texas Instruments tarafından üretilen, SOIC-16 (Small Outline Integrated Circuit, Surface Mount Device) paketinde bir pulse-width modulation (PWM) kontrol entegre devresidir. Anahtarlamalı güç kaynakları (SMPS), DC-DC dönüştürücüler ve motor kontrol devreleri için tasarlanmıştır. İki hata amplifikatörü, ayarlanabilir osilatör, dead-time kontrolü, 5V referans voltajı ve push-pull veya tek uçlu çıkış seçenekleri sunar. CMOS teknolojisi ile üretilmiştir, bu da düşük güç tüketimi ve geniş voltaj aralığı (7V-40V) sağlar. Osilatör frekansı, harici direnç (RT) ve kapasitör (CT) ile 1kHz’den 300kHz’e kadar ayarlanabilir. Çıkış transistörleri, 500mA’e kadar akım sürebilir. Güç yönetimi, LED sürücüler ve batarya şarj cihazları gibi uygulamalarda yaygın olarak kullanılır. DELTASET ELEKTRONİK, projeleriniz için orijinal ve yüksek kaliteli komponentler sunar!Ürün Özellikleri:

Ürün Tipi: Pulse-Width Modulation (PWM) Controller
Model: TL494CDR (TL494 serisi)
Paket Türü: SOIC-16 (Surface Mount Device, SMD)
Besleme Voltajı (Vcc): 7V - 40V
Referans Voltajı: 5V ±5% (dahili)
Osilatör Frekansı: 1kHz - 300kHz (RT/CT ile ayarlanabilir)
Çıkış Akımı: 500mA (maksimum, her çıkış için)
Yayılım Gecikmesi: 100ns (tipik)
Pin Konfigürasyonu:
- Pin 1-2: 1IN+, 1IN- (1. Hata Amplifikatörü girişleri)
- Pin 3-4: 2IN+, 2IN- (2. Hata Amplifikatörü girişleri)
- Pin 5-6: CT, RT (Osilatör zamanlama kapasitörü ve direnci)
- Pin 7: GND
- Pin 8-11: C1, E1, C2, E2 (Çıkış transistörleri: Kollektör/Emitör)
- Pin 12: Vcc
- Pin 13: OUTPUT CTRL (Push-pull veya tek uçlu çıkış seçimi)
- Pin 14: REF (5V referans çıkışı)
- Pin 15: DTC (Dead-Time Control)
- Pin 16: Feedback
Çalışma Sıcaklığı: 0°C ile +70°C (CDR modeli için)
Uygulamalar: Anahtarlamalı güç kaynakları (SMPS), DC-DC dönüştürücüler, motor kontrolü, LED sürücüler, batarya şarj cihazları
Özellikler:
- İki hata amplifikatörü ile hassas kontrol
- Ayarlanabilir osilatör ve dead-time kontrolü
- Push-pull veya tek uçlu çıkış seçenekleri
- Düşük güç tüketimi (CMOS teknolojisi)
- RoHS uyumlu
Boyutlar: Standart SOIC-16 paket (9.9mm x 3.9mm x 1.58mm, yaklaşık)

Kullanım Talimatları:

Bağlantı: Vcc (Pin 12) 7V-40V aralığında bir besleme voltajına, GND (Pin 7) toprağa bağlayın.
Osilatör Ayarı: RT (Pin 6) ve CT (Pin 5) ile osilatör frekansını ayarlayın; f ≈ 1.1 / (RT × CT).
Hata Amplifikatörleri: 1IN+/1IN- ve 2IN+/2IN- (Pin 1-4) girişlerini geri besleme devresi ile bağlayarak voltaj kontrolü yapın.
Çıkış Kontrolü: OUTPUT CTRL (Pin 13) düşük (0V) için tek uçlu, yüksek (Vref) için push-pull çıkış seçilir.
Dead-Time: DTC (Pin 15) ile çıkışlarda dead-time (ölü zaman) ayarlanabilir (0-100%).
Çıkışlar: C1/E1, C2/E2 (Pin 8-11) transistörleri harici yükleri (örn. MOSFET) sürmek için kullanılır.
Montaj: SMD lehimleme için uygun sıcaklık profili kullanın (ör. 260°C, 10-30 saniye).
ESD Koruması: Antistatik önlemler alın; ürün antistatik torbada gönderilir.

Neden DELTASET ELEKTRONİK?

Hızlı Kargo: Saat 12:09 öncesi siparişlerde aynı gün kargo, 3 iş günü içinde teslimat.
Güvenilir Kalite: Orijinal ve yüksek kaliteli elektronik komponentler.
Müşteri Desteği: Uzman ekibimizle kullanım ve teknik destek.
Uygun Fiyat: Kaliteli ürünleri en uygun fiyatlarla sunuyoruz.

Satın Alma Bilgileri:

Stok Kodu: DS-TL494CDR-SOIC16
Fiyat ve Sipariş: Güncel fiyatlar için www.deltaset.net adresini ziyaret edin.
Kargo: Türkiye’nin her yerine hızlı ve güvenilir kargo. Saat 15:00 sonrası siparişler ertesi gün kargolanır.
İade ve Değişim: Ürünlerimizde değiştirme garantisi. Detaylar için bizimle iletişime geçin.
İletişim:
- Web: www.deltaset.net
- Telefon: 0212 251 24 60
- E-posta: [email protected]

Ek Bilgi:
TL494CDR SOIC-16 PWM Controller, CMOS teknolojisi ile düşük güç tüketimi ve esnek kontrol sunar. Anahtarlamalı güç kaynakları ve motor kontrolü için ideal bir çözümdür. Toplu sipariş veya teknik destek için bizimle iletişime geçebilirsiniz.DELTASET ELEKTRONİK ile projelerinizi hayata geçirin!
