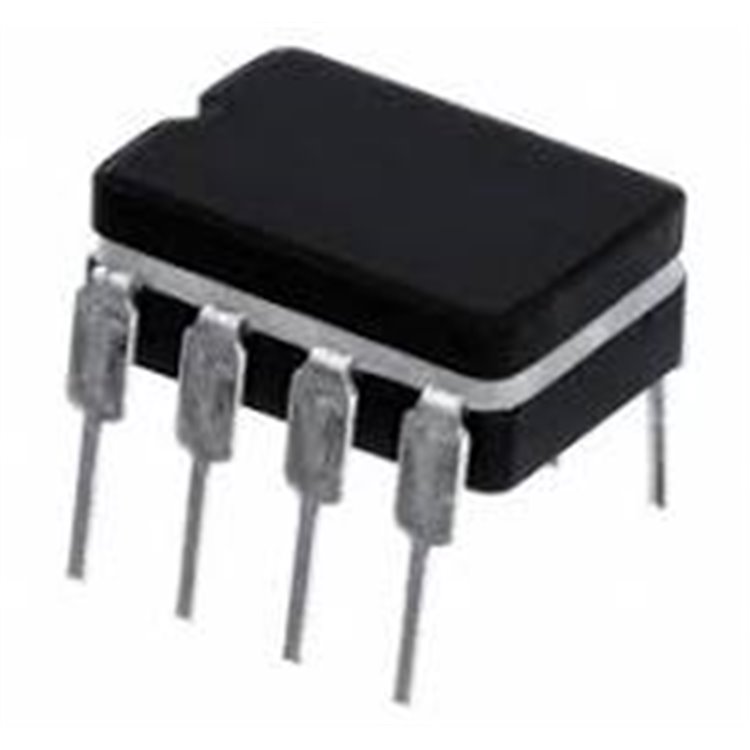

TNY278PN / TNY278 Off-Line Switcher IC - 28W, DIP-8 Paket
TNY278PN / TNY278 Off-Line Switcher IC, Power Integrations tarafından üretilen, enerji verimli bir AC/DC dönüştürücüdür. TinySwitch-III ailesine ait bu entegre devre, yüksek voltajlı güç MOSFET’i ve kontrol devresini tek bir cihazda birleştirir. DIP-8 (7 uçlu) paketinde sunulan bu bileşen, 28W’a kadar güç sağlayan flyback topolojisi ile şarj cihazları, adaptörler, IoT cihazları ve düşük güçlü SMPS uygulamaları için idealdir. Deltaset Elektronik, bu ürünü uygun fiyatlarla sunarak projeleriniz için yüksek verimli bir güç çözümü sunar.
Ürün Özellikleri
-
Topoloji: Flyback, off-line switcher
-
Maksimum Çıkış Gücü: 28W (açık çerçeve), 21W (kapalı adaptör)
-
Giriş Voltaj Aralığı: 85-265VAC (evrensel giriş)
-
Anahtarlama Frekansı: 132kHz
-
Paket Türü: DIP-8C (7 uçlu, delikli montaj)
-
Çalışma Sıcaklık Aralığı: -40°C ila +150°C
-
Koruma Özellikleri:
-
Aşırı sıcaklık koruması (OTP)
-
Aşırı voltaj koruması (OVP)
-
Kısa devre koruması
-
Otomatik yeniden başlatma (<3% güç çıkışı arıza durumunda)
-
Akım sınırlama
-
Verimlilik: >80% (tipik), düşük bekleme tüketimi (<50mW @ 265VAC)
-
Dahili MOSFET: 700V yüksek voltajlı güç MOSFET
-
RoHS Uyumlu: Çevre dostu, kurşunsuz tasarım
Kullanım Alanları
-
Şarj Cihazları ve Adaptörler: Cep telefonları, tabletler, dijital kameralar ve taşınabilir cihazlar
-
IoT Cihazları: Akıllı ev sistemleri, sensör modülleri ve düşük güçlü ağ cihazları
-
Tüketici Elektroniği: LED aydınlatma sürücüleri, set üstü kutular ve ses cihazları
-
Endüstriyel Uygulamalar: Düşük güçlü kontrol sistemleri ve otomasyon cihazları
-
Hobi Projeleri: DIY SMPS tasarımları ve prototip devre kartları
-
Standby Güç Kaynakları: 1W PC standby gereksinimlerine uygun
Neden TNY278PN / TNY278’i Seçmelisiniz?
TNY278PN, basit ON/OFF kontrol mekanizması ile geleneksel PWM kontrolörlerine kıyasla döngü kompanzasyonu ihtiyacını ortadan kaldırır. Dahili 700V MOSFET ve düşük bileşen sayısı, tasarım karmaşıklığını azaltır ve maliyet etkin bir çözüm sunar. Aşırı sıcaklık, aşırı voltaj ve kısa devre korumaları, cihazın güvenilirliğini artırır. 85-265VAC evrensel giriş aralığı, global uygulamalar için uygundur. Düşük no-load tüketimi (<50mW) ve yüksek verimlilik (>80%), enerji tasarrufu sağlar ve CEC regülasyonlarına uyumludur.
Teknik Avantajlar
-
Yüksek Verimlilik: Hafif yüklerde bile sabit verimlilik, enerji tasarrufu sağlar
-
Düşük Bileşen Sayısı: Tek taraflı PCB tasarımı ile maliyet ve yer tasarrufu
-
Gelişmiş Koruma: Termal kapatma, otomatik yeniden başlatma ve OVP ile güvenli çalışma
-
Esnek Tasarım: BP/M kapasitör değeri ile seçilebilir akım sınırı
-
Kolay Entegrasyon: DIP-8 paketi, delikli montaj kartları için uygun
Satın Alma Bilgileri
TNY278PN / TNY278 Off-Line Switcher IC’yi en uygun fiyatlarla ve hızlı teslimatla Deltaset Elektronik’ten temin edebilirsiniz! Toplu siparişler, teknik destek ve özel talepleriniz için bizimle iletişime geçin. Kaliteli bileşenlerle projelerinizi hayata geçirin.
Hemen sipariş verin, projelerinize güç katın!
