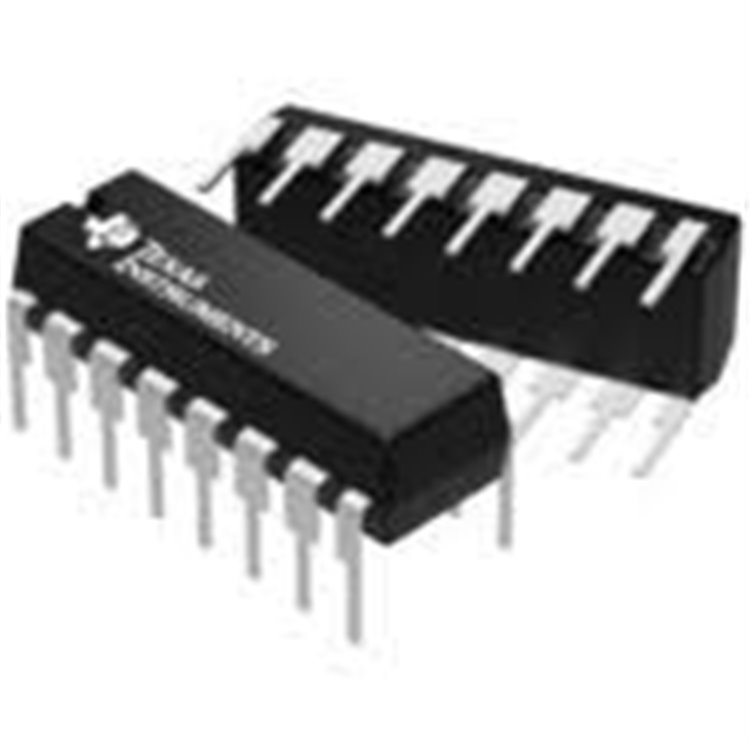

UC3856N, UC3856 DIP-16 ENTEGRE DEVRE - DELTASET ELEKTRONİK

UC3856N, UC3856, ŞU ANKİ DÜZENLEYİCİ VE GÜÇ YÖNETİM ENTEGRESİ, DIP-16

* * * * * *

Ürün Kodu 34111368

Stok Kodu UC3856N DIP-16 stok kodu ile DeltaSet Elektronik'te stokta. 15V besleme, 0.99 güç faktörü, 250kHz anahtarlama ve -40°C ila +85°C çalışma aralığı sunar. Hızlı stok kontrolü ve teklif için iletişime geçin. İhtiyacınız olan diğer komponentler için lütfe

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

SST27SF020-70-3C-PH 2MBİT FLASH BELLEK DIP-32 - DELTASET ELEKTRONİK

TC4469CPD DIP-14 DÖRTLÜ MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

UC3856

UC3856N, UC3856 DIP-16 Entegre Devre’nin Teknik Özellikleri

UC3856N/UC3856 DIP-16, Texas Instruments'ın yüksek performanslı PFC kontrolörü olup, endüstriyel güç dönüştürme devrelerinde üstün akım şekillendirme sağlar. İşte temel teknik özellikleri:

Kontrolör Tipi: Aktif güç faktörü düzeltme (boost konvertör)
Besleme Gerilimi: 7V ila 35V (tipik 15V)
Güç Faktörü: Minimum 0.99 (tam yükte)
Anahtarlama Frekansı: 25kHz ila 300kHz (ayarlanabilir)
Akım Algılama: Multiplikatif akım kontrolü
Hata Amplifikatörü: Çift polarite ile geniş dinamik aralık
Referans Girişi: Sinüs dalga ile senkronize (feedforward)
Koruma: UVLO, OVP, SCP (kısa devre koruması)
Güç Tüketimi: Maksimum 25mA (tipik)
Paket Tipi: DIP-16 (plastik dual in-line)
Çalışma Sıcaklığı Aralığı: -40°C ila +85°C
Boyutlar: 19.3 x 6.35 x 3.3 mm (U x G x Y)
Ağırlık: Yaklaşık 1.3g

Bu özellikler, UC3856N’yi yüksek verimli PFC devrelerinde stabil ve düşük THD (toplam harmonik bozulma) ile çalışan bir IC yapar. Feedforward kontrolü, line gerilim değişimlerine hızlı yanıt verir.UC3856N, UC3856 DIP-16 Entegre Devre’nin AvantajlarıUC3856N/UC3856 DIP-16, gelişmiş PFC tasarımıyla şu avantajları sunar:

Yüksek Güç Faktörü: 0.99 PF ile enerji verimliliği sağlar, harmonikleri minimize eder.
Geniş Anahtarlama Aralığı: 25-300kHz ile kompakt indüktör kullanımı imkanı verir.
Multiplikatif Akım Kontrolü: Sinüs akım şekillendirme ile THD <5% sunar, IEC standartlarına uyumlu.
Feedforward Referans: Line gerilim değişimlerine anlık uyum sağlar, dinamik aralığı genişletir.
Entegre Koruma: UVLO, OVP ve SCP ile sistem güvenilirliğini artırır.
Dayanıklılık: -40°C ila +85°C aralıkta endüstriyel ortamlarda kesintisiz performans sağlar.

Bu avantajlar, UC3856N’yi güç kaynağı projelerinde maliyet etkili ve yüksek performanslı bir seçim kılar.UC3856N, UC3856 DIP-16 Entegre Devre’nin Kullanım AlanlarıUC3856N/UC3856 DIP-16, aktif PFC gerektiren çeşitli endüstriyel uygulamalarda geniş yelpazede kullanılır. Başlıca kullanım alanları şunlardır:

Switch Mode Güç Kaynakları: Off-line SMPS'lerde güç faktörü düzeltme sağlar.
Endüstriyel İnvertörler: Motor sürücülerinde harmonik azaltma yapar.
UPS ve Acil Güç Sistemleri: Yüksek verimli boost konvertörlerde kullanılır.
LED Aydınlatma Sürücüleri: Düşük THD ile stabil akım şekillendirme sunar.
Bilgisayar ve Sunucu Güç Kaynakları: 80+ Gold/Platinum sertifikalı PFC devreleri için idealdir.
Tıbbi ve Telekom Ekipmanları: Düşük EMI ile hassas güç regülasyonu sağlar.

Aktif PFC tasarımı, UC3856N’yi enerji standartlarına uyumlu projelerde vazgeçilmez kılar.UC3856N, UC3856 DIP-16 Entegre Devre Satın Alma Opsiyonu: DeltaSet ElektronikTürkiye’nin uzman elektronik bileşen tedarikçisi DeltaSet Elektronik, UC3856N/UC3856 DIP-16 gibi PFC kontrolör entegre devreleri stoklarında bulundurur. Hızlı teslimat ve teknik danışmanlık hizmetimizle projelerinizi destekliyoruz. Ödeme seçeneklerimiz havale ve EFT ile sınırlıdır. İhtiyacınız olan diğer komponentler için lütfen teklif isteyiniz.Satın Alma Bilgileri:
