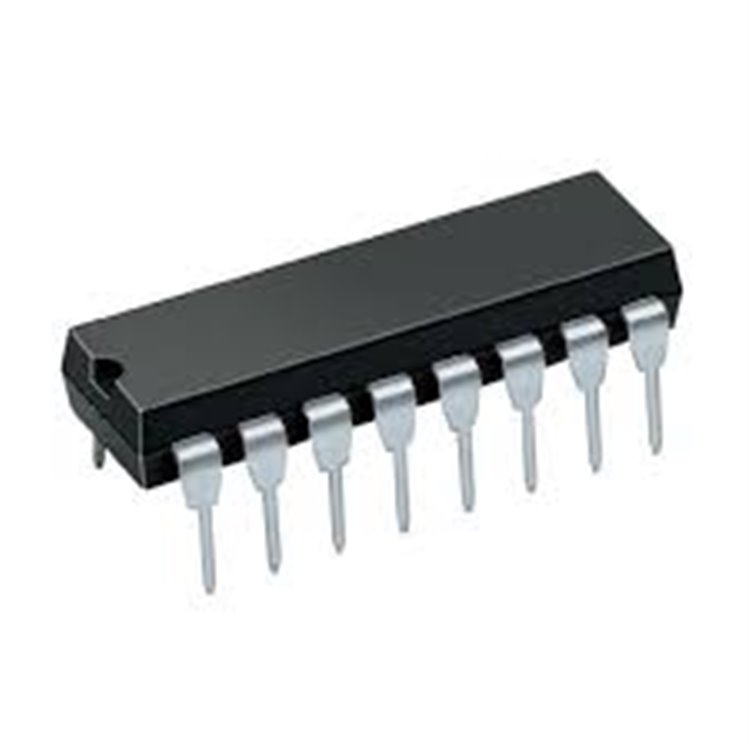

UCC2817N, Texas Instruments tarafından üretilen BiCMOS güç faktörü düzeltme (PFC) kontrolör entegre devresidir. DIP-16 kılıfta, 6kHz ila 220kHz anahtarlama frekansı ve 16V/10V UVLO (düşük voltaj kilitleme) ile yüksek verimli, düşük toplam harmonik bozulmalı (THD) güç kaynakları için tasarlanmıştır. Ortalama akım modu kontrolü, 250W ve üzeri PFC ön düzenleyici devrelerde kullanılır. Motor sürücüleri, endüstriyel SMPS ve enerji verimli sistemler için idealdir.
Özellikler
-
Tip: Ortalama akım modu PFC kontrolör.
-
Anahtarlama Frekansı: 6kHz - 220kHz.
-
Besleme Voltajı (Vcc): 12V ila 18V (maks 20V).
-
UVLO: 16V (açılma), 10V (kapanma).
-
Çıkış Sürücü: Totem pole, 1.2A tepe akımı.
-
Görev Döngüsü: %2 ila %95.
-
Kılıf: DIP-16 (delik içi, 19.3mm x 6.35mm).
-
Çalışma Sıcaklığı: -40°C ila +85°C.
-
Özellikler: Düşük THD, yüksek güç faktörü (>0.99), yumuşak başlatma, aşırı voltaj koruması, RoHS uyumlu.
Kullanım Alanları
-
Anahtarlamalı güç kaynakları (SMPS, 250W ve üzeri).
-
Motor sürücüleri ve invertörler.
-
Endüstriyel ve ticari aydınlatma sistemleri.
-
Telekomünikasyon ve veri merkezi güç kaynakları.
Teknik Özellikler
Kaynak: Texas Instruments UCC2817 Veri Sayfası
Neden UCC2817N?
Ortalama akım modu kontrolü, düşük THD ve yüksek güç faktörü (>0.99) ile enerji verimliliği sağlar. 16V/10V UVLO, güvenilir başlatma/kapatma sunar. DIP-16 kılıf, delik içi montaj ve prototip projelerine uygundur. BiCMOS teknolojisi, düşük güç tüketimi ve yüksek performans sunar. Yumuşak başlatma ve aşırı voltaj koruması, sistem güvenilirliğini artırır.
Nasıl Kullanılır?
-
Pin Bağlantıları: Vcc (pin 16), GND (pin 8), Vref (pin 14), CT/RT (pin 5), gate çıkışı (pin 13; veri sayfası kontrolü).
-
Frekans Ayarı: RT/CT pinleri ile 6kHz-220kHz aralığında ayarlanır (örn. 100kHz için RT=27kΩ, CT=1nF).
-
Besleme: 12V-18V, genellikle 15V. Harici bootstrap devresi önerilir.
-
Çıkış: Totem pole çıkışı, MOSFET veya IGBT kapı sürücüsü için kullanılır.
-
Montaj: DIP-16 delik içi, lehimleme <260°C, 10s.
-
Koruma: Aşırı akım, aşırı voltaj ve kısa devre korumaları için harici devre eklenmeli.
SSS
UCC2817N vs UCC3817N?
UCC2817N, -40°C ila +85°C; UCC3817N, 0°C ila +70°C. UCC2817N daha geniş sıcaklık aralığı sunar. Arduino ile kullanılabilir mi?
Evet, ancak PFC devreleri karmaşıktır ve harici bileşenler (trafo, MOSFET, diyotlar) gerekir.
Ortak anot mu katot mu?
Bu bir PFC kontrolör olduğundan ekran bağlantısı yoktur; 7-segment gibi değil, güç devreleri için kullanılır.
