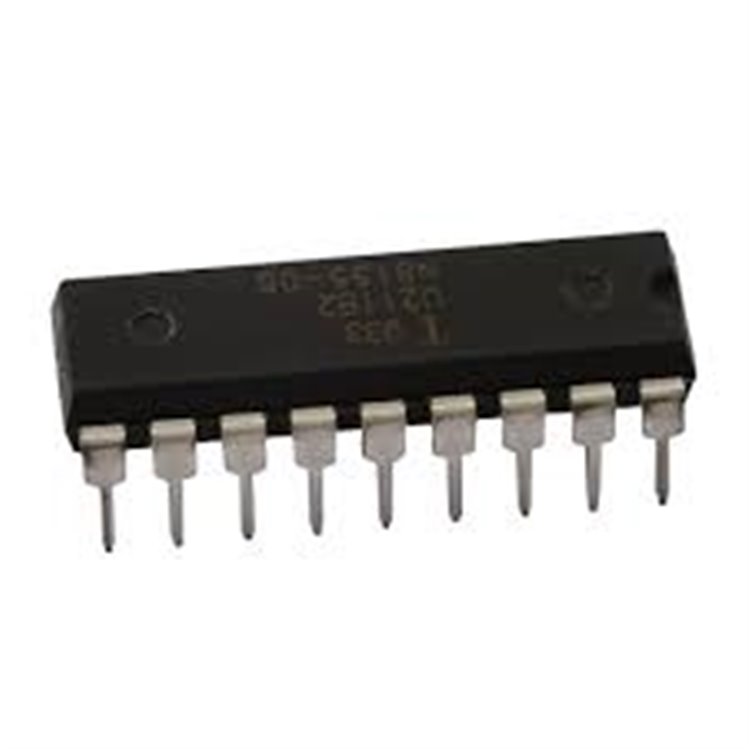

UDN6118A DIP-18 FLORESAN EKRAN SÜRÜCÜSÜ - DELTASET ELEKTRONİK

UDN6118A DIP-18: 8 KANAL VF EKRAN SÜRÜCÜSÜ, 85V, DÜŞÜK AKIM

* * * * * *

Ürün Kodu 34111698

Stok Kodu UDN6118A DIP-18, 8 kanal vakum floresan ekran sürücüsü, 85V, düşük giriş akımı, Darlington çıkış. DeltaSet Elektronik’te orijinal ürün, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

SST27SF020-70-3C-PH 2MBİT FLASH BELLEK DIP-32 - DELTASET ELEKTRONİK

TC4469CPD DIP-14 DÖRTLÜ MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

UDN6118A

IC | UDN6118 | Electronics Katrangi Trading

UDN6118A DIP-18 Vakum Floresan Ekran Sürücüsünün Teknik ÖzellikleriUDN6118A (ve UDN6118, 6118A), Allegro MicroSystems tarafından üretilen bir vakum floresan (VF) ekran sürücü entegresidir. 18-pin DIP (Dual Inline Package) paketinde sunulur ve sekiz NPN Darlington çıkış aşaması ile düşük seviyeli dijital lojik sinyalleri vakum floresan ekranlara (VFD) arayüzlemek için tasarlanmıştır. Tüm çıkışların aynı anda etkinleştirilmesine olanak tanır ve her çıkışta entegre pull-down dirençleri içerir, böylece çoğu VFD uygulamasında harici bileşen gerektirmez. İşte temel teknik özellikler:

Entegre Tipi: Vakum Floresan (VF) Ekran Sürücüsü
Çıkış Aşamaları: 8 adet NPN Darlington
Çıkış Voltajı (V_CE): 85V (maksimum)
Çıkış Akımı (I_C): 40 mA (her kanal, sürekli)
Besleme Voltajı (V_BB): 85V (maksimum, yük beslemesi)
Mantık Besleme Voltajı (V_S): 4.5V ila 15V
Giriş Voltajı (V_IN):
- Düşük Seviye (V_IL): 0.8V (maksimum)
- Yüksek Seviye (V_IH): 2.4V (minimum)
Giriş Akımı: Düşük (tipik 0.2 mA, V_IN = 2.4V)
Çıkış Pull-Down Dirençleri: Entegre, harici direnç gerektirmez
Çıkış Tipi: Açık kollektör, Darlington konfigürasyonu
Çalışma Sıcaklık Aralığı: -20°C ila +85°C (UDN6118A); -40°C ila +85°C (UDQ6118A varyantı)
Paket Tipi: DIP-18 (18-pin, THT montaj)
Pin Konfigürasyonu:
- Pin 1-8: Girişler (1-8)
- Pin 9: GND
- Pin 10: V_S (mantık beslemesi)
- Pin 11-18: Çıkışlar (8-1)
Özellikler:
- Düşük giriş akımı, TTL ve CMOS uyumluluğu
- Yüksek çıkış voltajı dayanımı (85V)
- Entegre pull-down dirençleri
- Tek veya bölünmüş besleme çalışması
- Otomotiv uygulamalarına uygun (UDQ6118A varyantı)
RoHS Uyumluluğu: Eski üretim olduğundan RoHS uyumlu olmayabilir; modern alternatifler (ör. A6118SLW, SOIC-20) RoHS uyumludur
ECCN Kodu: EAR99

Not: UDN6118A, vakum floresan ekranların rakam veya segmentlerini sürmek için kullanılır ve pinball makineleri gibi uygulamalarda yaygındır. UDN6128A’nın yerine kullanılabilir. Üretimden kaldırılmış (obsolete) olabilir; UDQ6118A (-40°C ila +85°C) veya A6118SLW (SOIC-20) gibi varyantlar alternatif olarak değerlendirilebilir. Veri sayfası için: UDN6118A Datasheet.UDN6118A’nın Avantajları

Yüksek Voltaj Dayanımı: 85V çıkış voltajı, VFD ekranlar için uygun.
Düşük Giriş Akımı: 0.2 mA, düşük güçlü lojik devrelerle uyumluluk.
Entegre Pull-Down Dirençleri: Harici bileşen ihtiyacını azaltır.
Çok Yönlü Kullanım: Sekiz bağımsız kanal, esnek tasarım sağlar.
Dayanıklılık: -20°C ila +85°C sıcaklık aralığı; UDQ6118A ile -40°C ila +85°C.
Kolay Montaj: DIP-18 paketi, prototip ve elle lehimleme için uygun.

UDN6118A’nın Kullanım AlanlarıUDN6118A, vakum floresan ekran (VFD) sürücü devrelerinde kullanılır. Başlıca kullanım alanları:

Vakum Floresan Ekranlar (VFD): Sayısal veya alfanümerik ekranların rakam/segment sürücüsü.
Pinball Makineleri: Ekran kontrolü (ör. UDN6128A yerine).
Otomotiv Elektroniği: Gösterge panelleri ve VFD tabanlı ekranlar.
Endüstriyel Kontrol: Ölçüm cihazları ve kontrol panelleri.
Hobi ve Eğitim Projeleri: VFD tabanlı prototip devreler.

Örnek Devre: UDN6118A, VFD ekranın segmentlerini sürmek için kullanıldığında, giriş pinlerine (1-8) lojik sinyaller (TTL/CMOS) uygulanır ve çıkışlar (11-18) VFD’nin segmentlerine bağlanır. Çıkışlar, giriş “yüksek” (V_IN ≥ 2.4V) olduğunda etkinleşir (aktif yüksek).Güvenli Çalıştırma Kılavuzu

Maksimum Değerlere Dikkat: Çıkış voltajını 85V ve akımı 40 mA aşmayın. Güvenli kullanım için %20 kuralına uyun (ör. 68V, 32 mA).
Besleme Voltajı: V_BB (85V) ve V_S (4.5-15V) sınırlarını aşmayın.
Isı Yönetimi: Düşük akım (40 mA) nedeniyle genellikle ısı sorunu olmaz; ancak uygun PCB tasarımı kullanın.
Pin Kontrolü: Devreye yerleştirmeden önce pin konfigürasyonunu veri sayfasından doğrulayın.
ESD Koruması: DIP bileşenler hassastır; elektrostatik deşarj (ESD) önlemleri alın.
Depolama ve Çalışma Sıcaklığı: -20°C ila +85°C (UDN6118A); -40°C ila +85°C (UDQ6118A) aralığını aşmayın.

UDN6118A Satın Alma Opsiyonu: DeltaSet ElektronikTürkiye’de elektronik bileşen tedariki konusunda lider firmalardan biri olan DeltaSet Elektronik, UDN6118A DIP-18 vakum floresan ekran sürücülerini orijinal ve yüksek kaliteli olarak stoklarında bulundurabilir. DeltaSet Elektronik, müşteri memnuniyetine odaklanan hizmet anlayışı, hızlı teslimat ve güvenilir tedarik ile öne çıkar.Satın Alma Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212-2512460
E-posta: [email protected] (mailto:[email protected])
Ödeme Seçenekleri: Havale ve EFT
