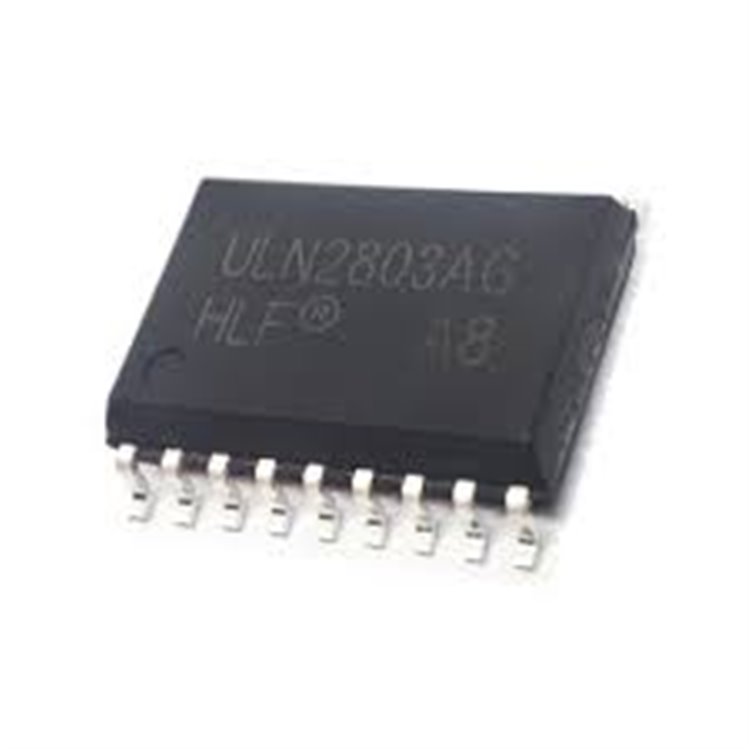

ULN2803ADWR SOIC-18 Darlington Transistor Array, yüksek voltaj ve yüksek akım gerektiren uygulamalarda yükleri sürmek için tasarlanmış, Texas Instruments tarafından üretilen 8 kanallı bir entegredir. Deltaset Elektronik, bu güvenilir entegreyi Türkiye’de uygun fiyatlarla ve hızlı teslimat seçenekleriyle sunar. Röleler, solenoidler, LED ekranlar ve step motorlar gibi yüksek akım yüklerini kontrol etmek için ideal olan ULN2803ADWR’yi projelerinizde kullanmak için hemen sipariş verin!
Ürün Özellikleri
-
Paket Türü: SOIC-18 (Yüzey Montaj, 18 pin)
-
Konfigürasyon: 8 NPN Darlington çifti
-
Kollektör-Emitör Voltajı (VCEO): Maksimum 50V
-
Maksimum Kollektör Akımı: Kanal başına 500mA (paralel bağlanarak daha yüksek akım kapasitesi)
-
Çalışma Sıcaklığı: -40°C ila +85°C
-
Entegre Kelepçe Diyotları: Endüktif yükler için dahili koruma
-
Giriş Uyumluluğu: TTL ve 5V CMOS lojik seviyeleriyle doğrudan çalışır
-
Seri Direnç: Her Darlington çifti için 2.7kΩ giriş direnci
-
Termal Kapanma Koruması: Aşırı ısınmaya karşı koruma
-
Marka: Texas Instruments (yüksek kalite ve güvenilirlik)
Pin Konfigürasyonu (SOIC-18)
-
IN1-IN8 (Pin 1-8): Kontrol girişleri, her biri ilgili çıkışı etkinleştirir
-
COM (Pin 10): Tüm çıkış kanalları için ortak bağlantı
-
GND (Pin 9): Toprak bağlantısı
-
OUT1-OUT8 (Pin 11-18): Yükleri süren çıkış pinleri
Uygulama Alanları
ULN2803ADWR, çok yönlü yapısıyla şu alanlarda öne çıkar:
-
Röle Sürücüleri: Elektromekanik rölelerin güvenilir kontrolü
-
LED Ekran Sürücüleri: LED matris veya çok kanallı LED aydınlatma
-
Step Motor Kontrolü: Hassas motor hareketleri için
-
Solenoid ve Lamba Sürücüleri: Endüktif yüklerin anahtarlanması
-
Endüstriyel Otomasyon: Yüksek akım yüklerinin kontrolü
-
Lojik Tamponlar: Sinyal güçlendirme uygulamaları
Neden Deltaset Elektronik’ten ULN2803ADWR SOIC-18 Almalısınız?
-
Orijinal Ürün Garantisi: Deltaset Elektronik, yalnızca orijinal Texas Instruments ULN2803ADWR entegrelerini tedarik eder.
-
Hızlı Teslimat: Aynı gün kargo seçeneğiyle projelerinizi hızlandırın.
-
Rekabetçi Fiyatlar: Bütçe dostu fiyatlarla yüksek kaliteli komponentler.
-
Toptan ve Perakende Satış: Tek parça veya toplu sipariş imkanı.
-
Teknik Destek: Elektronik projeleriniz için uzman ekibimizden destek alın.
Teknik Detaylar ve Datasheet
ULN2803ADWR’nin detaylı elektriksel özellikleri, pin konfigürasyonları ve uygulama örnekleri için resmi datasheet’e göz atabilirsiniz: ULN2803ADWR Datasheet. Bu belge, tasarım sürecinde ihtiyaç duyacağınız tüm bilgileri sağlar.
Sipariş Bilgileri
Deltaset Elektronik, ULN2803ADWR SOIC-18 entegresini Türkiye genelinde hızlı ve güvenli teslimatla sunar. Stok durumu, fiyatlandırma ve toplu sipariş seçenekleri için www.deltaset.com adresini ziyaret edin veya müşteri hizmetleriyle iletişime geçin. Deltaset’in geniş elektronik komponent portföyüyle diğer ihtiyaçlarınızı da karşılayabilirsiniz.
