ULN2803AG, Texas Instruments, STMicroelectronics veya Toshiba gibi üreticiler tarafından geliştirilen, yüksek voltaj ve yüksek akım kapasitesine sahip bir Darlington transistör dizisi entegre devresidir. SOIC-18 kılıfı (Surface-Mount Wide SOIC), mikrodenetleyicilerden (ör. Arduino, PIC, Raspberry Pi) gelen düşük güç sinyallerini yüksek güçlü yükleri (röleler, motorlar, LED’ler) sürmek için kullanılır. Sekiz NPN Darlington çifti, dahili koruma diyotları ve TTL/CMOS uyumluluğu ile ULN2003APWR’ye kıyasla bir ek kanal sunar. Aşağıda, ULN2803AG’nin SEO uyumlu, kullanıcı odaklı özellikleri ve Deltaset Elektronik üzerinden satın alma detayları yer alıyor.
ULN2803AG SOIC-18 Özellikleri
-
Yapı: 8 adet NPN Darlington transistör çifti
-
Akım Kapasitesi: Her kanal 500 mA (paralel bağlanarak ~4 A’ya kadar)
-
Voltaj Kapasitesi: Maksimum 50V
-
Giriş/Çıkış Pinleri:
-
Giriş Pinleri (IN1-IN8): 1-8 numaralı pinler, mikrodenetleyici veya lojik devrelerden sinyal alır.
-
Çıkış Pinleri (OUT1-OUT8): 11-18 numaralı pinler, yüksek akım yüklerini kontrol eder.
-
Pin 9 (COM): İndüktif yükler için ortak serbest dolaşım diyot bağlantısı.
-
Pin 10 (GND): Ortak toprak bağlantısı.
-
Dahili Özellikler:
-
Her Darlington çiftinde 2.7 kΩ baz direnci (TTL ve 5V CMOS uyumluluğu).
-
İndüktif yükler için geri EMF koruması sağlayan serbest dolaşım diyotları.
-
7.2 kΩ ve 3 kΩ çekme dirençleri, girişlerde kaçak akımı önler.
-
Çalışma Voltajı: 5V veya 3.3V lojik sinyallerle uyumlu
-
Çalışma Sıcaklığı: -40°C ile +85°C
-

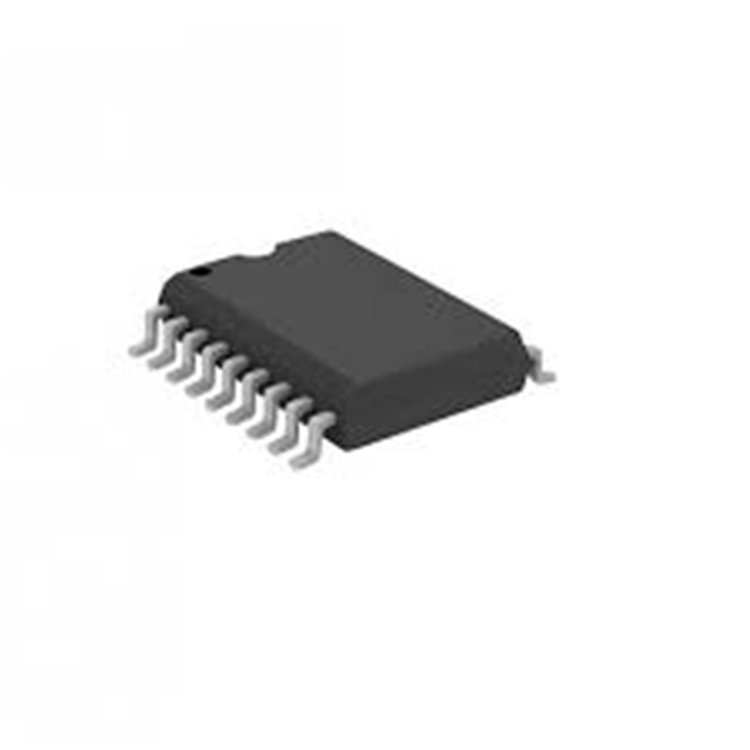

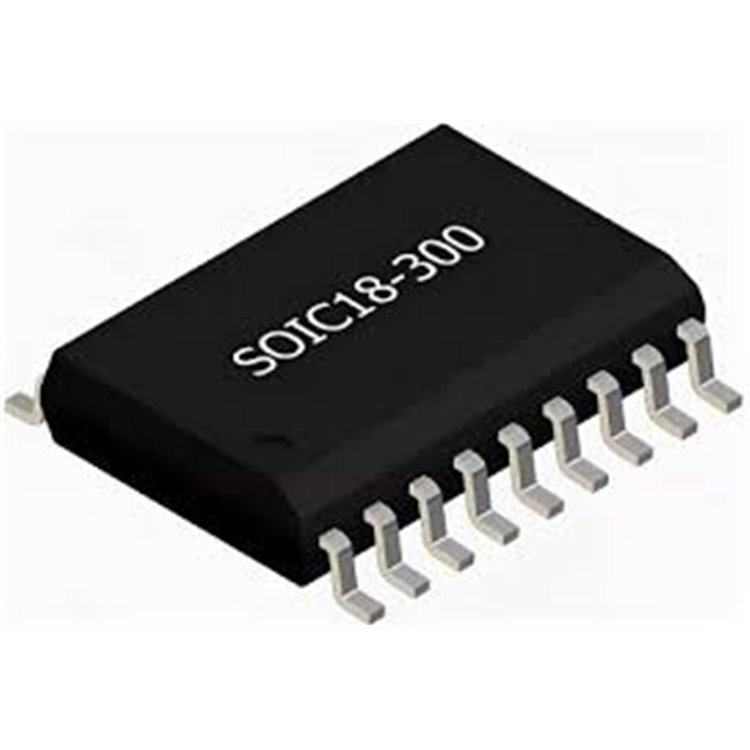

Kılıf Tipi: SOIC-18 (Surface-Mount, geniş gövde, SMD montaj için uygun)
-
Ek Özellikler:
-
Açık kollektör çıkışı, yükleri toprağa bağlayarak kontrol eder.
-
Yüksek akım kazancı (~1000), düşük giriş sinyalleriyle yüksek güç kontrolü sağlar.
ULN2803AG Avantajları
-
Ekstra Kanal: ULN2003APWR’ye kıyasla 8 kanal sunar, daha fazla yük kontrolü sağlar.
-
Yüksek Akım ve Voltaj Desteği: 500 mA/50V kapasite, röleler, motorlar ve LED’ler için ideal.
-
Kompakt SOIC-18 Kılıf: Yüzey montaj devre kartları için yer tasarrufu sağlar.
-
Kolay Entegrasyon: TTL, CMOS ve mikrodenetleyicilerle (Arduino, PIC, STM32) doğrudan uyumluluk.
-
Koruma Diyotları: İndüktif yüklerden kaynaklanan geri EMF’ye karşı koruma.
-
Çok Yönlülük: Röle, motor, LED ve solenoid kontrolü için geniş uygulama alanı.
ULN2803AG Kullanım Alanları
ULN2803AG, aşağıdaki alanlarda yaygın olarak kullanılır:
-
Röle Sürücüleri: Yüksek akım rölelerini mikrodenetleyicilerle kontrol etme.
-
Step ve DC Motor Kontrolü: Unipolar step motorlar ve küçük DC motorlar için sürücü.
-
LED Ekranlar: Yüksek akım LED’leri ve LED matrislerini sürme.
-
Solenoid Kontrolü: Elektronik kilitler ve vana kontrolü.
-
Lojik Tamponlar: Düşük güç sinyallerini yüksek güç sinyallerine dönüştürme.
-
Akıllı Ev Sistemleri: Otomasyon projelerinde cihaz kontrolü.
ULN2803AG ile İlgili İpuçları
-
Bağlantı: IN1-IN8 pinlerini mikrodenetleyici GPIO’larına bağlayın; OUT1-OUT8 pinlerini yüke bağlayın.
-
İndüktif Yükler: Motor veya röle kullanıyorsanız, Pin 9’u (COM) yükün besleme voltajına bağlayın.
-
LED Kullanımı: Her LED için uygun akım sınırlama direnci kullanın (ör. 220Ω).
-
Paralel Bağlantı: Daha yüksek akım için çıkış pinlerini paralel bağlayabilirsiniz (ör. 4 çıkış = ~2 A).
-
Datasheet: Texas Instruments, STMicroelectronics veya Toshiba’nın resmi ULN2803AG datasheet’ini inceleyin.
-
Güç Yönetimi: Toprak bağlantısını (Pin 10) sağlam yapın ve yük voltajını kontrol edin.
ULN2803AG Fiyatları ve Satın Alma - Deltaset Elektronik
ULN2803AG SOIC-18 entegre devre, Deltaset Elektronik üzerinden orijinal ve uygun fiyatlarla temin edilebilir. Deltaset Elektronik, hızlı kargo ve güvenilir hizmetiyle Türkiye’nin önde gelen elektronik komponent tedarikçilerindendir. ULN2803AG’nin fiyatı genellikle 15-35 TL arasında değişir, toplu alımlarda indirimler mümkündür. Web kaynaklarına göre, uluslararası distribütörlerde fiyatlar 0.0724 USD’den başlamaktadır (ör. LCSC Electronics), ancak nakliye ve gümrük masrafları eklenebilir.
