ULN2804AFWG , ULN2804 , SOIC18 - DELTASET ELEKTRONİK

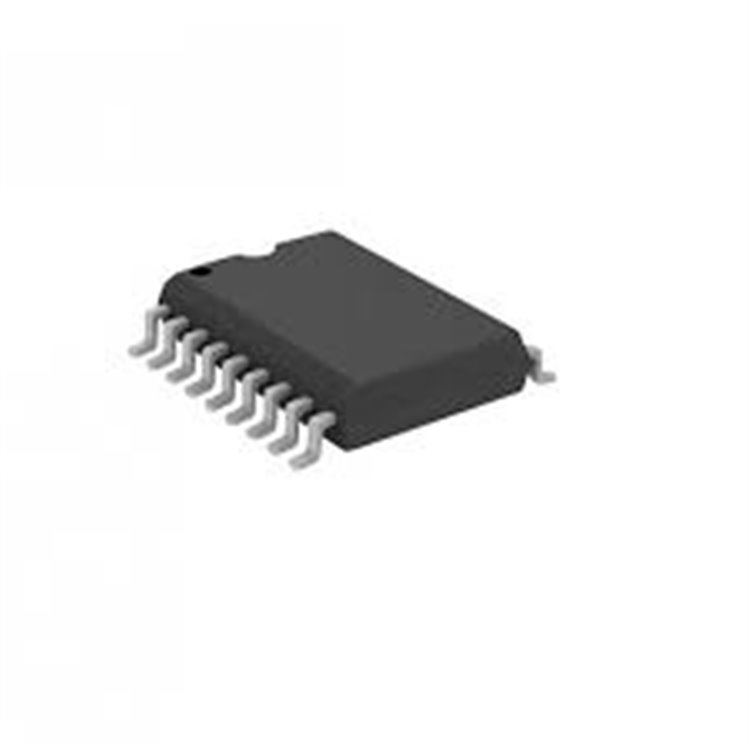

ULN2804AFWG SOIC-18 DARLİNGTON TRANSİSTÖR DİZİSİ – 8XNPN, 50V, 500MA

* * * * * *

Ürün Kodu 3411783

Stok Kodu ULN2804AFWG SOIC-18 Darlington Transistör Dizisi – Yüksek Akım Çözümü

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

SST27SF020-70-3C-PH 2MBİT FLASH BELLEK DIP-32 - DELTASET ELEKTRONİK

TC4469CPD DIP-14 DÖRTLÜ MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

ULN2804AFWG , ULN2804 ,SMD SOIC-18

ULN2804AFWG, Toshiba’nın 8xNPN Darlington transistör dizisi entegre devresidir. SOIC-18 kılıfta, 50V kollektör-emitör voltajı ve 500mA maksimum kollektör akımı ile röle, motor ve LED sürücü uygulamaları için tasarlanmıştır. Entegre bastırma diyotları, yüksek voltajlı yükler için koruma sağlar. 1000 hFE yüksek akım kazancı, düşük giriş akımıyla yüksek çıkış akımı sunar.

Özellikler

Transistör Sayısı: 8xNPN Darlington çifti.
Voltaj/Akım: 50V V<sub>CE</sub>, 500mA I<sub>C</sub> (sürekli).
Akım Kazancı (hFE): 1000 (min).
Giriş Voltajı: 500mV (min), 40V (maks).
Güç Tüketimi: 1.31W.
Kılıf: SOIC-18 (yüzey montaj).
Koruma: Entegre bastırma diyotları (ortak katot).
Çalışma Sıcaklığı: -40°C ila +85°C.

Kullanım Alanları

Röle ve solenoid sürücüleri.
Step motor ve DC motor kontrolü.
LED ekran ve lamba sürücüleri.
Lojik arayüz ve endüstriyel kontrol sistemleri.

Teknik Özellikler

Özellik	Değer
V <sub> CE </sub>	50V
I <sub> C </sub>	500mA
hFE	1000 (min)
P <sub> d </sub>	1.31W
Giriş Voltajı	500mV - 40V
Pin Sayısı	18
Çalışma Sıcaklığı	-40°C ila +85°C
Kılıf	SOIC-18

Kaynak: Toshiba ULN2804AFWG Veri Sayfası

Neden ULN2804AFWG?

Yüksek akım kazancı (1000 hFE), 500mA/50V kapasite ve entegre diyotlar ile röle ve motor kontrolünde güvenilir. SOIC-18 kılıf, kompakt yüzey montaj tasarımlarına uygundur. Lojik seviyeli girişlerle (TTL/CMOS) kolay arayüz sağlar.

Nasıl Kullanılır?

Pin Bağlantıları: 8 giriş, 8 çıkış, ortak COM (diyot katodu), GND (veri sayfası kontrolü).
Giriş: 500mV-40V lojik seviyeli sinyal (örn. 5V TTL).
Yük Bağlantısı: Çıkışlara röle, motor veya LED bağlayın; COM pini yük beslemesine bağlanmalı.
Montaj: SOIC-18 yüzey montaj, lehimleme <260°C, 10s.
Koruma: Entegre diyotlar endüktif yükler için koruma sağlar.

SSS

ULN2804AFWG vs ULN2803A?
ULN2804, 10-15 kΩ giriş direnciyle CMOS için optimize; ULN2803A, 2.7 kΩ ile TTL için.
Motor sürücü için uygun mu?
Evet, 500mA ve entegre diyot ile step ve DC motorlar için ideal.
