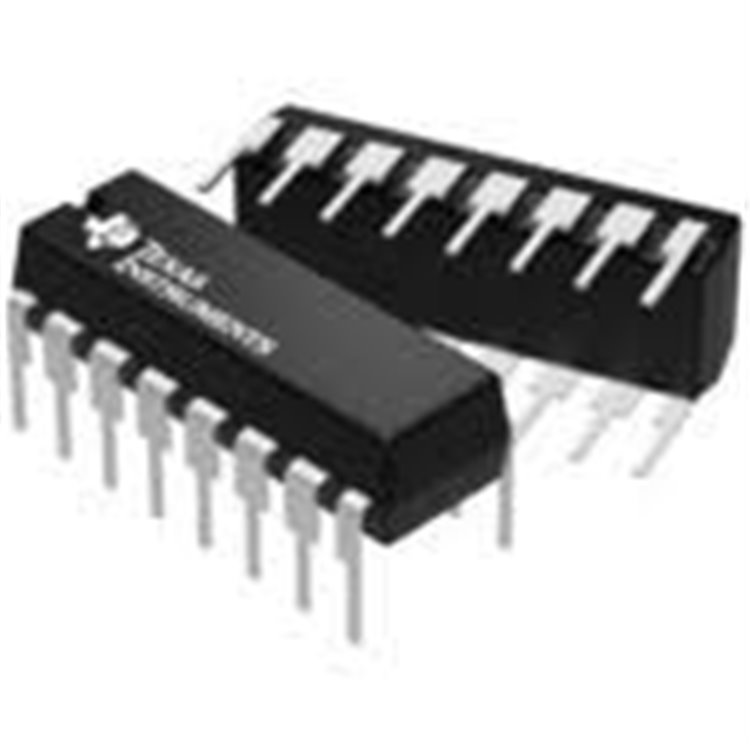

74LS193 DIP-16 - DELTASET ELEKTRONİK

74LS193 4-BİT İKİLİ YUKARI/AŞAĞI SAYICI

* * * * * *

Ürün Kodu 344811140

Stok Kodu 74LS193 DIP-16, Texas Instruments’ın 4-bit ikili yukarı/aşağı sayıcı entegresidir. Asenkron ön yükleme ve carry/borrow çıkışlarıyla saat, frekans bölücü ve kontrol devrelerinde kullanılır. DeltaSet Elektronik stoklarında mevcut!

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

74LS244 DIP-20 BUFFER ENTEGRESİ

SN74ALS646A SOIC-24 TRANSCEİVER - DELTASET ELEKTRONİK

74LS258 DIP-16 - DELTASET ELEKTRONİK

74LS266 DIP-14 QUAD XNOR GATE - DELTASET ELEKTRONİK

74LS83 DIP-16 4-BİT BİNARY FULL ADDER IC - DELTASET ELEKTRONİK

74LS244 DIP-20 THT IC - DELTASET ELEKTRONİK

SN74LS33N,-74LS33,54LS33, DIP-14 - DELTASET ELEKTRONİK

SN74LS124N DIP-16 DUAL VCO IC - DELTASET ELEKTRONİK

74LS221 DIP-16 DUAL MONOSTABLE MULTİVİBRATOR IC - DELTASET ELEKTRONİK

74LS14 DIP-14 HEX SCHMİTT TRİGGER - DELTASET ELEKTRONİK

74LS189 DIP-16 - DELTASET ELEKTRONİK

74LS241 DIP-20 OCTAL BUFFER/LİNE DRİVER IC - DELTASET ELEKTRONİK

74LS280 DIP-14 - DELTASET ELEKTRONİK

74LS259 DIP-16 - DELTASET ELEKTRONİK

74LS273/54LS273 DIP-20 THT IC - DELTASET ELEKTRONİK

74LS193

Ürün Özellikleri ve Satın Alma Bilgileri74LS193 DIP-16’nın Teknik Özellikleri
74LS193, Texas Instruments tarafından üretilen yüksek hızlı TTL 4-bit ikili sayıcı entegre devresidir. Hem yukarı hem de aşağı yönde sayma yapabilir ve asenkron ön yükleme (preset) özelliğine sahiptir. İşte temel teknik özellikleri:

Fonksiyon: 4-Bit İkili Yukarı/Aşağı Sayıcı
Çalışma Voltajı: 4.75V ila 5.25V
Maksimum Saat Frekansı: 25 MHz (tipik)
Yayılma Gecikmesi: 20 ns (tipik, sayma)
Girişler: CPU (Yukarı Saat), CPD (Aşağı Saat), MR (Master Reset), PL (Preset Load), D0-D3 (Preset Veri)
Çıkışlar: Q0-Q3 (4-bit durum), TCU (Yukarı Carry), TCD (Aşağı Borrow)
Ön Yükleme: Asenkron (PL düşükken D0-D3 verileri yüklenir)
Reset: Asenkron (MR yüksekken tüm çıkışlar sıfırlanır)
Güç Tüketimi: 100 mW (tipik)
Çalışma Sıcaklığı Aralığı: 0°C ila +70°C
Paket Tipi: DIP-16 (delikli montaj)
RoHS Uyumluluğu: Kurşunsuz, çevre dostu standartlara uygun
Sertifikalar: MIL-STD-883 uyumlu

Bu özellikler, 74LS193’ü frekans bölücü, saat üretimi ve dijital kontrol sistemlerinde güvenilir bir bileşen haline getirir. TTL uyumluluğu, eski ve yeni sistemlerle entegrasyonu kolaylaştırır.74LS193 DIP-16’nın Avantajları

Çift Yönlü Sayma: Yukarı ve aşağı sayma ile esnek kullanım sunar.
Asenkron Ön Yükleme: PL sinyaliyle anlık veri yükleme sağlar, hızlı başlatma imkanı verir.
Carry/Borrow Çıkışları: Kaskad bağlantılarda otomatik zincirleme sağlar.
Yüksek Hız: 25 MHz saat frekansı ile hızlı sayma ve bölme işlemleri yapar.
Standart TTL: 74 serisi ile tam uyumlu, mevcut sistemlere kolay entegrasyon.
Düşük Gecikme: 20 ns yayılma gecikmesi ile gerçek zamanlı uygulamalara uygundur.

74LS193 DIP-16’nın Kullanım Alanları
74LS193, dijital sayma ve saat devrelerinde yaygın olarak tercih edilir. Başlıca kullanım alanları:

Frekans Bölücü Devreler: Giriş saatini 1/2^n oranında bölmek için kaskad bağlantı yapılır.
Dijital Saat ve Kronometre: Dakika/saniye sayıcılarında yukarı/aşağı sayma kullanılır.
Endüstriyel Sayıcılar: Üretim bandı sayma, pozisyon kontrolü ve olay sayımı sağlar.
Mikrodenetleyici Arayüzleri: CPU ile birlikte presettable sayıcı olarak görev alır.
Test ve Ölçüm Cihazları: Sinyal periyot ölçümü ve olay sayımı için idealdir.
Eğitim ve Prototipleme: 74LS serisi eğitim setlerinde temel sayıcı devresi olarak kullanılır.

74LS193 DIP-16 Satın Alma Opsiyonu: DeltaSet Elektronik
Türkiye’de elektronik bileşen tedariki konusunda güvenilir bir adres olan DeltaSet Elektronik, 74LS193 DIP-16 gibi yüksek kaliteli TTL mantık entegrelerini stoklarında bulundurur. DeltaSet Elektronik, hızlı teslimat, uzman danışmanlık ve müşteri odaklı hizmet anlayışıyla öne çıkar.Satın Alma Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212-2512460
E-posta: [email protected]
Teslimat: Aynı gün kargo (15:00’e kadar verilen siparişlerde)
Adres: Necatibey Cad. No:49 Kat:5 Karaköy, İstanbul
Ödeme Seçenekleri: Havale ve EFT

İHTİYACINIZ OLAN DİĞER KOMPONENTLER İÇİN LÜTFEN TEKLİF İSTEYİNİZ.

Havale / EFT

Havale ile 1,00 Sepetinizdeki ürünleri havale eft ile satın alabilirsiniz

109

74LS193, 4-bit sayıcı, DIP-16, ikili sayıcı, yukarı aşağı sayıcı, Texas Instruments, 74LS serisi, mantık sayıcı, DeltaSet Elektronik, presettable counter, up down counter, carry borrow, dijital sayıcı, frekans bölücü, saat devresi
