1.5KE6V8CA Transil Diyot (Yönsüz): Teknik Özellikler ve Kullanım Alanları

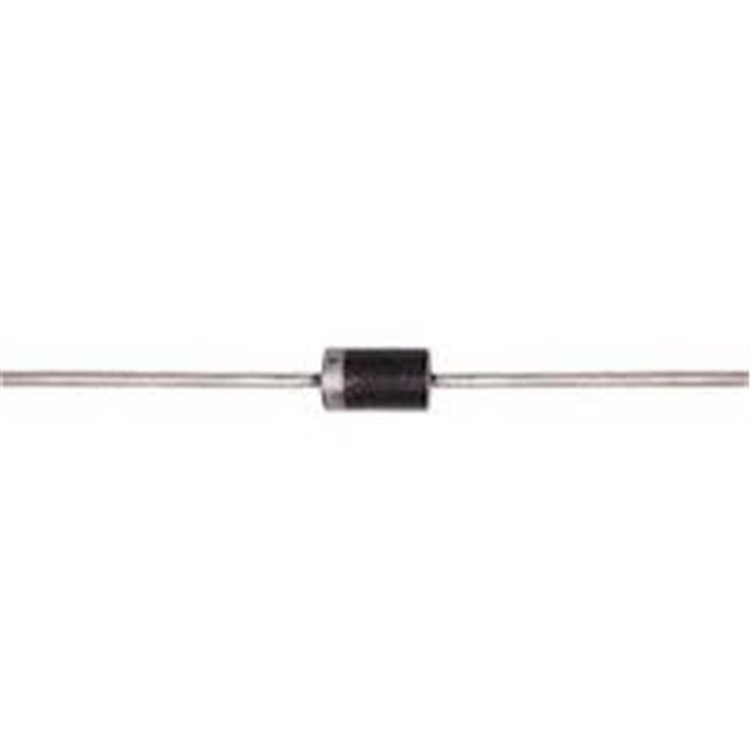

1.5KE6V8CA Transil Diyot, STMicroelectronics tarafından üretilen, 1.5kW (10/1000µs) güç kapasiteli, bidirectional (yönsüz) bir geçici gerilim bastırma (TVS) diyotudur. DO-201 paketinde sunulan bu bileşen, 5.8V kırılma gerilimi ve 13.4V kelepçe gerilimi ile elektronik devreleri voltaj pikleri ve geçici aşırı gerilimlere karşı korur. Yönsüz yapısı, AC ve DC uygulamalarında esneklik sağlar. Düşük sızıntı akımı ve hızlı tepki süresi ile hassas elektronik cihazların korunmasında idealdir.
1.5KE6V8CA Transil Diyot Nedir?
1.5KE6V8CA, Transil 1.5KE serisinin bir üyesidir ve geçici gerilim bastırma diyotu (TVS) olarak işlev görür. Yönsüz (bidirectional) tasarımı, iki zıt yönlü zener diyotun seri bağlanmasıyla oluşur ve hem pozitif hem negatif gerilim dalgalanmalarını kelepçeleyerek devreleri korur. 5.8V kırılma gerilimi ile düşük gerilimli entegre devreler (IC’ler) için uygundur. DO-201 paketi, delikli montaj (THT) için tasarlanmıştır ve yüksek enerji absorpsiyon kapasitesi sunar.
Anahtar Özellikler
-
Diyot Tipi: Transil, Bidirectional (Yönsüz) TVS
-
Kırılma Gerilimi (V_BR): 6.45V - 7.14V (nominal 6.8V)
-
Ters Durma Gerilimi (V_RWM): 5.8V
-
Kelepçe Gerilimi (V_CL): 13.4V (maksimum, 143A’da)
-
Tepe Darbe Gücü (P_PP): 1.5kW (10/1000µs)
-
Maksimum Tepe Darbe Akımı (I_PP): 143A
-
Sızıntı Akımı (I_R): 1mA (maksimum, 5.8V’da)
-
Güç Dağılımı: 5W (sürekli)
-
Çalışma Sıcaklığı: -55°C ila +175°C
-
Paket: DO-201 (delikli montaj, THT)
-
Pin Sayısı: 2
-
Özellikler:
-
Hızlı tepki süresi (nanosaniye mertebesinde)
-
Düşük kelepçe faktörü
-
UL 94V-0 alev geciktirici epoksi kasa
-
RoHS uyumlu
-
Yüksek enerji absorpsiyon kapasitesi
1.5KE6V8CA’in Avantajları
-
Yönsüz Koruma: AC ve DC devrelerinde hem pozitif hem negatif gerilim piklerini bastırır.
-
Yüksek Güç Kapasitesi: 1.5kW tepe darbe gücü, büyük enerji dalgalanmalarını absorbe eder.
-
Hızlı Tepki: Nanosaniye mertebesinde tepki süresi, hassas devreleri anında korur.
-
Kompakt ve Dayanıklı: DO-201 paketi, sağlam ve montajı kolay bir yapı sunar.
-
Geniş Sıcaklık Aralığı: -55°C ila +175°C, zorlu koşullarda güvenilirlik sağlar.
Tipik Uygulama Alanları
1.5KE6V8CA, hassas elektronik devrelerin korunmasında kullanılır:
-
Tüketici Elektroniği: TV’ler, bilgisayarlar ve ses sistemleri.
-
Endüstriyel Sistemler: PLC’ler, sensör devreleri ve otomasyon ekipmanları.
-
Telekomünikasyon: Modemler, yönlendiriciler ve iletişim hatları.
-
Güç Kaynakları: AC/DC adaptörler ve regülatör devreleri.
-
Otomotiv Elektroniği: ECU’lar ve batarya yönetim sistemleri (AC uygulamaları).
Pin Konfigürasyonu (DO-201)
-
Pin 1 ve 2: Yönsüz (her iki uç da AC veya DC’ye bağlanabilir)
-
Not: Bidirectional yapısı nedeniyle polarite yönü yoktur, ancak devre tasarımında datasheet doğrulanmalıdır.
Teknik Notlar ve Öneriler
-
Montaj: DO-201 paketi, delikli montaj (THT) için uygundur. Lehimleme sırasında düşük sıcaklık teknikleri kullanılmalıdır.
-
Devre Tasarımı: Diyot, korunacak devreye paralel bağlanır. Düşük kapasite (tipik 10-15000pF), 100MHz’e kadar frekanslarda kullanım sağlar, ancak yüksek frekanslı devrelerde kapasite etkisi değerlendirilmelidir.
-
Sahte Ürün Uyarısı: Sahte veya düşük kaliteli transil diyotlar, yetersiz koruma sağlayabilir. Güvenilir tedarikçiler tercih edilmelidir.
-
Alternatifler: Vishay 1.5KE6.8CA, Littelfuse 1.5KE6V8CA, ON Semiconductor 1.5KE6.8CA.
-
Datasheet İncelemesi: Detaylı özellikler için STMicroelectronics’in resmi datasheet’ine bakılmalıdır.
Stok Durumu ve Fiyat Teklifi
1.5KE6V8CA Transil Diyot için stok durumu ve fiyat teklifi almak isterseniz, Deltaset Elektronik ile iletişime geçebilirsiniz. Toplu siparişler ve güncel stok bilgileri için aşağıdaki iletişim kanallarını kullanabilirsiniz:
Neden 1.5KE6V8CA Transil Diyot’u Tercih Etmelisiniz?
1.5KE6V8CA, yüksek güç kapasitesi, hızlı tepki süresi ve yönsüz yapısı ile AC ve DC devrelerinde güvenilir geçici gerilim koruması sağlar. STMicroelectronics’in Transil 1.5KE serisi, düşük kelepçe gerilimi ve sağlam tasarımı ile hassas elektronik cihazlar için idealdir. Stok durumu ve fiyat teklifi için Deltaset Elektronik ile iletişime geçerek orijinal ürüne ulaşabilir ve projelerinizde üstün koruma elde edebilirsiniz.
