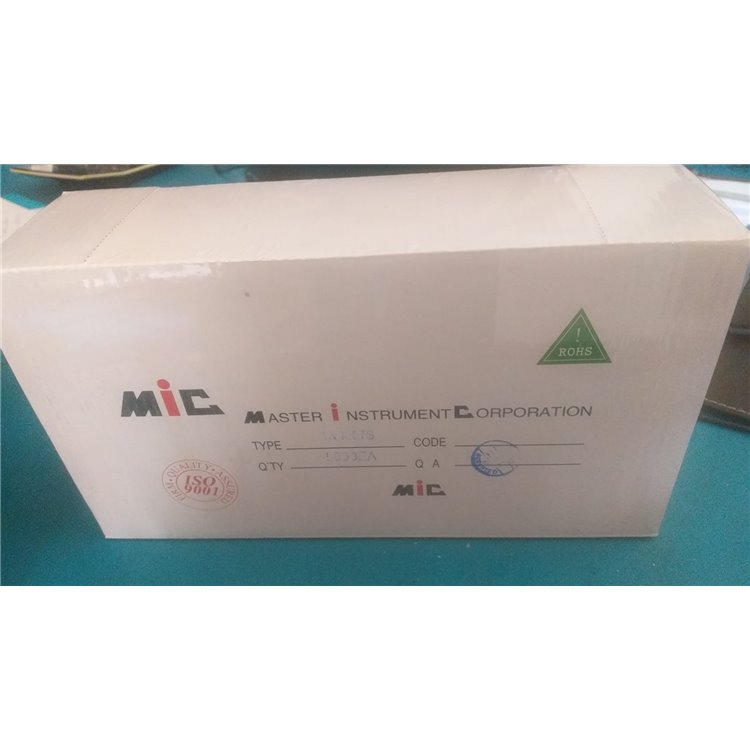

1N4007 1A 1000V STANDART DİYOT MIC - DELTASET ELEKTRONİK

1N4007: 1A 1000V DOĞRULTUCU DİYOT, DO-41, MIC

* * * * * *

Ürün Kodu 3933133

Stok Kodu 1N4007 1A 1000V standart doğrultucu diyot, DO-41, MIC, 1.1V Vf, yüksek dalgalanma akımı, güç kaynakları için ideal. DeltaSet Elektronik’te orijinal ürün, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

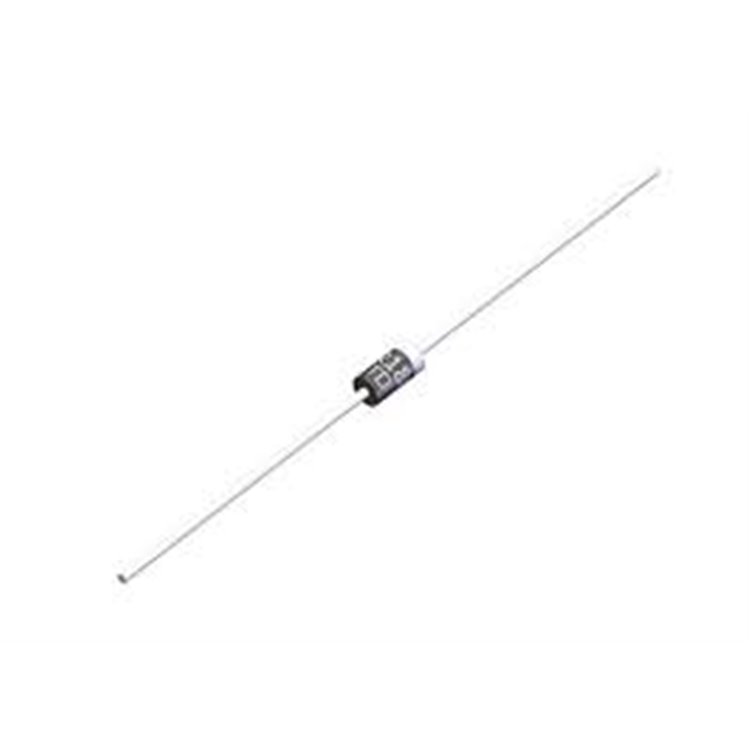

1N4007 DİYOT 1A 1000V - DELTASET ELEKTRONİK

M7 (1N4007) 1000V 1A SMA SMD DİYOT - DELTASET ELEKTRONİK

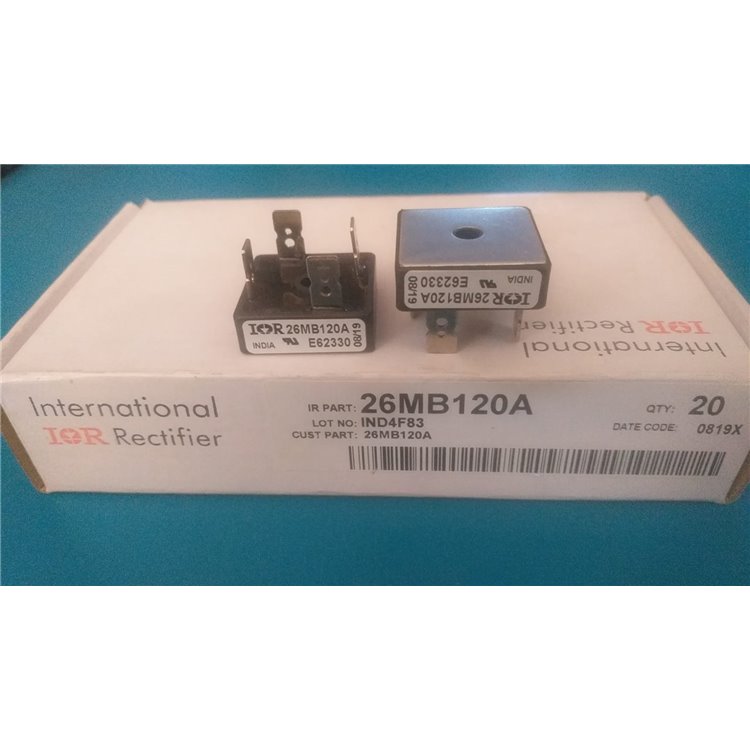

26MB120A - DELTASET ELEKTRONİK

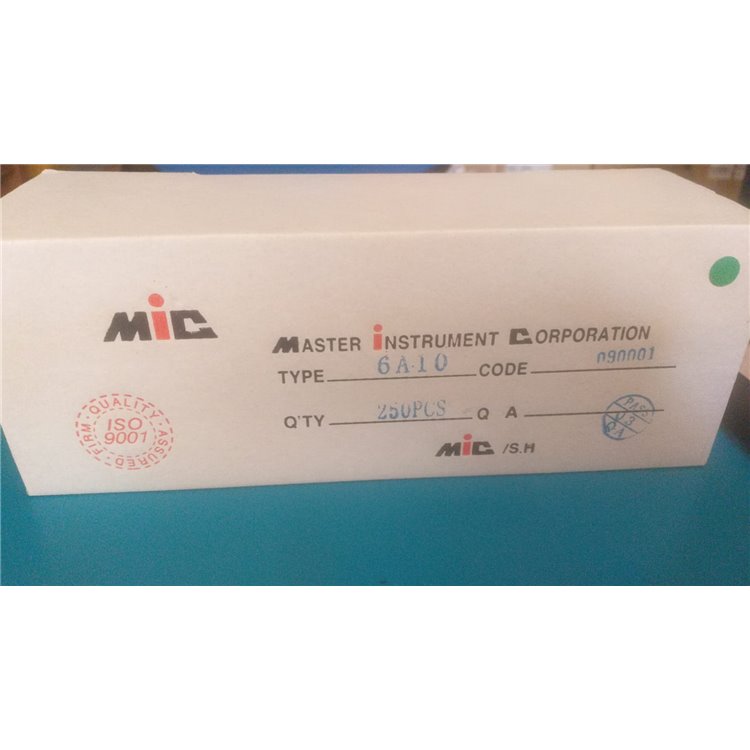

MIC 6A 1000V DİYOT - DELTASET ELEKTRONİK

SS34 , DO-214AC ,SMC , 1N5822

SS36-E3/57T VİSHAY SCHOTTKY DİYOT - DELTASET ELEKTRONİK

STPS20H100C TO-263 100V 20A SCHOTTKY DİYOT - DELTASET ELEKTRONİK

BYT200PIV-400 HIZLI DİYOT - DELTASET ELEKTRONİK

BZW50-180 DİYOT - DELTASET ELEKTRONİK

BYW51F-200 10A 200V HIZLI DİYOT TO-220F - DELTASET ELEKTRONİK

MUR1560 ULTRA FAST DİYOT - DELTASET ELEKTRONİK

RHRG75120 DİYOT - DELTASET ELEKTRONİK

STTA1206DI TO-220AC 12A 600V ULTRA-FAST DİYOT - DELTASET ELEKTRONİK

MBR30100CT ,TO220 - DELTASET ELEKTRONİK

MBR20100 ,TO-220 - DELTASET ELEKTRONİK

1N4007 Diyod MIC

1n4007 için resim sonucu

1N4007 1A 1000V Standart Doğrultucu Diyotun Teknik Özellikleri1N4007, Micro Commercial Components (MIC), onsemi, Vishay, Diodes Incorporated gibi üreticiler tarafından üretilen bir standart doğrultucu diyot’tur. DO-41 (DO-204AL) aksiyel delikten geçişli (THT) paketinde sunulur ve yüksek voltajlı, düşük akımlı doğrultma uygulamaları için tasarlanmıştır. Düşük ileri voltaj düşüşü ve yüksek dalgalanma akımı kapasitesi ile güç kaynakları ve genel doğrultma devrelerinde yaygın olarak kullanılır. 1N4001’den 1N4007’ye kadar olan serinin en yüksek voltajlı üyesidir (1000V). İşte temel teknik özellikler:

Diyot Tipi: Standart Doğrultucu, Silikon
Ters Voltaj (V_RRM): 1000V
İleri Akım (I_F(AV)): 1A
İleri Voltaj Düşüşü (V_F): 1.1V (maksimum, I_F = 1A, T_j = 25°C)
Ters Kaçak Akım (I_R): 5 µA (maksimum, V_R = 1000V, T_j = 25°C)
İleri Dalgalanma Akımı (I_FSM): 30A (tek döngü, 8.3 ms)
Ters Toparlanma Süresi (t_rr): Standart diyot (yavaş toparlanma, ~2 µs)
Çalışma Bağlantı Sıcaklığı (T_j): -55°C ila +150°C
Paket Tipi: DO-41 (DO-204AL, aksiyel, THT)
Pin Konfigürasyonu:
- Katot: Şerit işaretli uç
- Anot: Şeritsiz uç
Boyutlar:
- Gövde: 2.7 mm çap, 5.2 mm uzunluk
- Kurşun uzunluğu: ~25.4 mm
Termal Direnç (R_thJA): 50°C/W (tipik, aksiyel montaj)
Özellikler:
- Yüksek ters voltaj dayanımı (1000V)
- Yüksek dalgalanma akımı kapasitesi (30A)
- Düşük ileri voltaj düşüşü (1.1V)
- Sağlam ve düşük maliyetli tasarım
- Genel doğrultma uygulamaları için uygun
RoHS Uyumluluğu: Evet (ör. MIC 1N4007-TP, onsemi 1N4007RLG)
ECCN Kodu: EAR99

Not: 1N4007, 1N4001 serisinin (50V ila 1000V) en yüksek voltajlı üyesidir. Daha hızlı toparlanma için ultra hızlı diyotlar (ör. UF4007) tercih edilebilir. MIC üretimi (Micro Commercial Components), yüksek kaliteli ve uygun maliyetli bir seçenektir. Veri sayfası için: 1N4007 Datasheet (MIC).1N4007’nin Avantajları

Yüksek Voltaj Dayanımı: 1000V ters voltaj, yüksek voltajlı devreler için ideal.
Yüksek Dalgalanma Akımı: 30A, geçici akım yüklerine karşı dayanıklılık.
Düşük İleri Voltaj Düşüşü: 1.1V, enerji verimliliği sağlar.
Sağlam Tasarım: DO-41 paketi, mekanik ve termal dayanıklılık sunar.
Kompakt ve Ekonomik: Aksiyel THT paketi, kolay montaj ve düşük maliyet.
Geniş Uygulama Alanı: Genel doğrultma devrelerinde çok yönlü kullanım.

1N4007’nin Kullanım Alanları1N4007, güç doğrultma ve koruma devrelerinde kullanılır. Başlıca kullanım alanları:

Güç Kaynakları: AC-DC dönüştürücülerde doğrultma (ör. köprü diyot devreleri).
Batarya Şarj Cihazları: Akım doğrultma ve ters voltaj koruması.
Otomotiv Elektroniği: Güç dağıtım ve kontrol devreleri.
Tüketici Elektroniği: Adaptörler, TV, ev aletleri.
Hobi ve Eğitim Projeleri: DIY güç kaynağı devreleri ve prototipler.
Endüstriyel Uygulamalar: Motor sürücüleri ve kontrol sistemleri.

Örnek Devre: 1N4007, bir köprü doğrultucu devresinde kullanıldığında, AC girişini DC’ye çevirir. Dört adet 1N4007 ile tam dalga doğrultma yapılabilir; her diyot 1A’e kadar akım taşır ve 1000V’a kadar ters voltajı engeller.Güvenli Çalıştırma Kılavuzu

Maksimum Değerlere Dikkat: Ters voltajı 1000V, ileri akımı 1A ve dalgalanma akımını 30A aşmayın. Güvenli kullanım için %20 kuralına uyun (ör. 800V, 0.8A).
Polarite: Katot (şerit işaretli uç) ve anot doğru bağlanmalıdır; ters bağlantı arızaya yol açar.
Isı Yönetimi: 50°C/W termal direnç için uygun havalandırma veya PCB tasarımı kullanın.
ESD Koruması: Diyotlar hassastır; elektrostatik deşarj (ESD) önlemleri alın.
Montaj: DO-41 aksiyel paketi, elle veya otomatik lehimleme için uygun; kurşun bükme sırasında dikkatli olun.
Depolama ve Çalışma Sıcaklığı: -55°C ila +150°C aralığını aşmayın.
