1N5408 3A 1000V STANDART DİYOT - DELTASET ELEKTRONİK

1N5408: 3A 1000V STANDART DOĞRULTUCU DİYOT, DO-201AD

* * * * * *

Ürün Kodu 33112110

Stok Kodu 1N5408, 3A 1000V standart doğrultucu diyot, DO-201AD, 1.2V Vf, yüksek dalgalanma akımı, güç kaynakları için ideal. DeltaSet Elektronik’te orijinal ürün, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

STPS20H100C TO-263 100V 20A SCHOTTKY DİYOT - DELTASET ELEKTRONİK

BYT200PIV-400 HIZLI DİYOT - DELTASET ELEKTRONİK

BZW50-180 DİYOT - DELTASET ELEKTRONİK

BYW51F-200 10A 200V HIZLI DİYOT TO-220F - DELTASET ELEKTRONİK

STTA1206DI TO-220AC 12A 600V ULTRA-FAST DİYOT - DELTASET ELEKTRONİK

MBR30100CT ,TO220 - DELTASET ELEKTRONİK

MBR20100 ,TO-220 - DELTASET ELEKTRONİK

MBR2060CT MBR2060 SCHOTTKY DİYOT 60V 20A TO-220 - DELTASET ELEKTRONİK

MBR2060CT 20A 60V SCHOTTKY DİYOT TO-220 - DELTASET ELEKTRONİK

MBR20200CT SCHOTTKY DİYOT - DELTASET ELEKTRONİK

MBR3060PT TO-247 - DELTASET ELEKTRONİK

DSEI30-12A 26A 1200V HIZLI DİYOT - DELTASET ELEKTRONİK

MUR3060PT TO-247 DİYOT - DELTASET ELEKTRONİK

MBR10150CT TO-220 SCHOTTKY DİYOT - DELTASET ELEKTRONİK

FEN16FT 1A 600V DÜZELTİCİ DİYOT - DELTASET ELEKTRONİK

1N5408

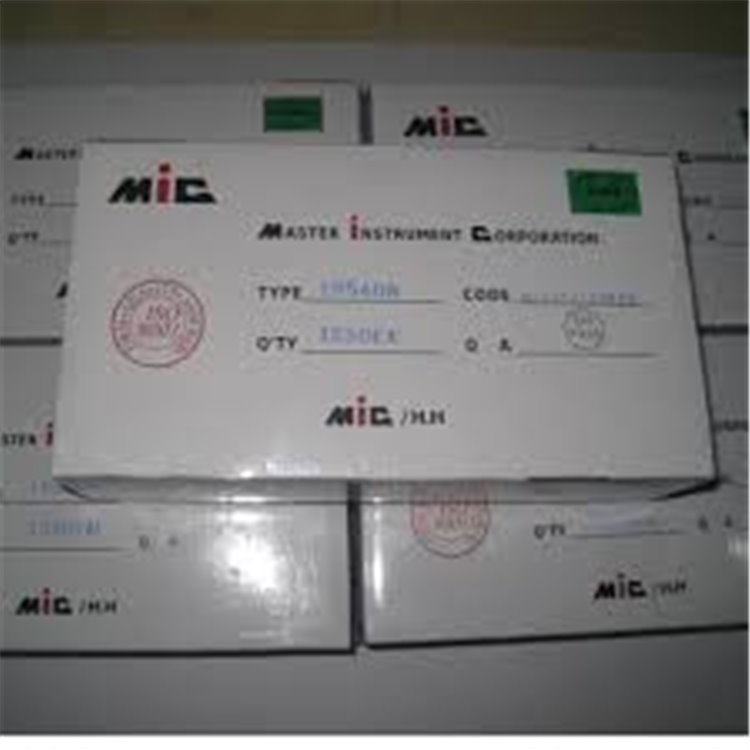

1N5408 Diode 3 Ampere 1000 Volts MIC,Pack of 10 pcs

1N5408 3A 1000V Standart Doğrultucu Diyotun Teknik Özellikleri

1N5408, onsemi, Vishay, Diodes Incorporated gibi üreticiler tarafından üretilen bir standart doğrultucu diyot’tur. DO-201AD (DO-27) aksiyel delikten geçişli (THT) paketinde sunulur ve yüksek voltajlı, orta akımlı doğrultma uygulamaları için tasarlanmıştır. Düşük ileri voltaj düşüşü ve yüksek dalgalanma akımı kapasitesi ile güç kaynakları ve genel doğrultma devrelerinde yaygın olarak kullanılır. İşte temel teknik özellikler:

Diyot Tipi: Standart Doğrultucu, Silikon
Ters Voltaj (V_RRM): 1000V
İleri Akım (I_F(AV)): 3A
İleri Voltaj Düşüşü (V_F): 1.2V (maksimum, I_F = 3A, T_j = 25°C)
Ters Kaçak Akım (I_R): 5 µA (maksimum, V_R = 1000V, T_j = 25°C)
İleri Dalgalanma Akımı (I_FSM): 200A (tek döngü, 8.3 ms)
Ters Toparlanma Süresi (t_rr): Standart diyot (yavaş toparlanma, ~2 µs)
Çalışma Bağlantı Sıcaklığı (T_j): -55°C ila +150°C
Paket Tipi: DO-201AD (DO-27, aksiyel, THT)
Pin Konfigürasyonu:
- Katot: Şerit işaretli uç
- Anot: Şeritsiz uç
Boyutlar:
- Gövde: 5.3 mm çap, 9.5 mm uzunluk
- Kurşun uzunluğu: ~25.4 mm
Termal Direnç (R_thJA): 30°C/W (tipik, aksiyel montaj)
Özellikler:
- Yüksek ters voltaj dayanımı (1000V)
- Yüksek dalgalanma akımı kapasitesi (200A)
- Düşük ileri voltaj düşüşü (1.2V)
- Sağlam ve düşük maliyetli tasarım
- Genel doğrultma uygulamaları için uygun
RoHS Uyumluluğu: Evet (ör. Vishay 1N5408-E3/54, onsemi 1N5408RLG)
ECCN Kodu: EAR99

Not: 1N5408, 1N5400 serisinin (50V ila 1000V) en yüksek voltajlı üyesidir. Daha hızlı toparlanma için ultra hızlı diyotlar (ör. UF5408) tercih edilebilir. Veri sayfası için: 1N5408 Datasheet.1N5408’in Avantajları

Yüksek Voltaj Dayanımı: 1000V ters voltaj, yüksek voltajlı devreler için ideal.
Yüksek Dalgalanma Akımı: 200A, geçici akım yüklerine karşı dayanıklılık.
Düşük İleri Voltaj Düşüşü: 1.2V, enerji verimliliği sağlar.
Sağlam Tasarım: DO-201AD paketi, mekanik ve termal dayanıklılık sunar.
Kompakt ve Ekonomik: Aksiyel THT paketi, kolay montaj ve düşük maliyet.
Geniş Uygulama Alanı: Genel doğrultma devrelerinde çok yönlü kullanım.

1N5408’in Kullanım Alanları1N5408, güç doğrultma ve koruma devrelerinde kullanılır. Başlıca kullanım alanları:

Güç Kaynakları: AC-DC dönüştürücülerde doğrultma (ör. köprü diyot devreleri).
Batarya Şarj Cihazları: Akım doğrultma ve ters voltaj koruması.
Otomotiv Elektroniği: Güç dağıtım ve kontrol devreleri.
Tüketici Elektroniği: TV, adaptör, ev aletleri.
Hobi ve Eğitim Projeleri: DIY güç kaynağı devreleri ve prototipler.
Endüstriyel Uygulamalar: Motor sürücüleri ve kontrol sistemleri.

Örnek Devre: 1N5408, bir köprü doğrultucu devresinde kullanıldığında, AC girişini DC’ye çevirir. Dört adet 1N5408 ile tam dalga doğrultma yapılabilir; her diyot 3A’e kadar akım taşır ve 1000V’a kadar ters voltajı engeller.Güvenli Çalıştırma Kılavuzu

Maksimum Değerlere Dikkat: Ters voltajı 1000V, ileri akımı 3A ve dalgalanma akımını 200A aşmayın. Güvenli kullanım için %20 kuralına uyun (ör. 800V, 2.4A).
Polarite: Katot (şerit işaretli uç) ve anot doğru bağlanmalıdır; ters bağlantı arızaya yol açar.
Isı Yönetimi: 30°C/W termal direnç için uygun havalandırma veya soğutucu kullanın.
ESD Koruması: Diyotlar hassastır; elektrostatik deşarj (ESD) önlemleri alın.
Montaj: DO-201AD aksiyel paketi, elle veya otomatik lehimleme için uygun; kurşun bükme sırasında dikkatli olun.
Depolama ve Çalışma Sıcaklığı: -55°C ila +150°C aralığını aşmayın.

1N5408 Satın Alma Opsiyonu: DeltaSet ElektronikTürkiye’de elektronik bileşen tedariki konusunda lider firmalardan biri olan DeltaSet Elektronik, 1N5408 3A 1000V standart doğrultucu diyotlarını orijinal ve yüksek kaliteli olarak stoklarında bulundurabilir. DeltaSet Elektronik, müşteri memnuniyetine odaklanan hizmet anlayışı, hızlı teslimat ve güvenilir tedarik ile öne çıkar.Satın Alma Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212-2512460
E-posta: [email protected] (mailto:[email protected])
Ödeme Seçenekleri: Havale ve EFT
