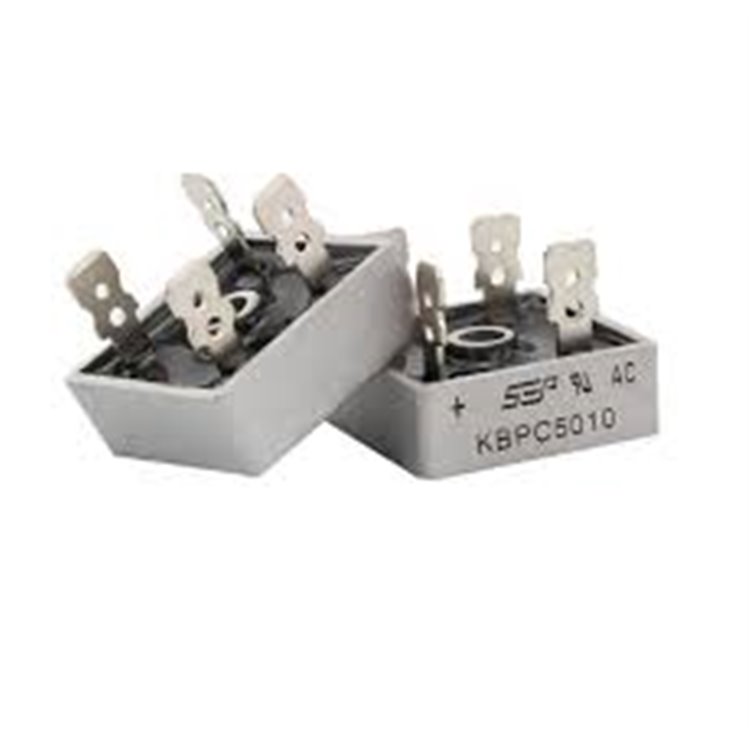

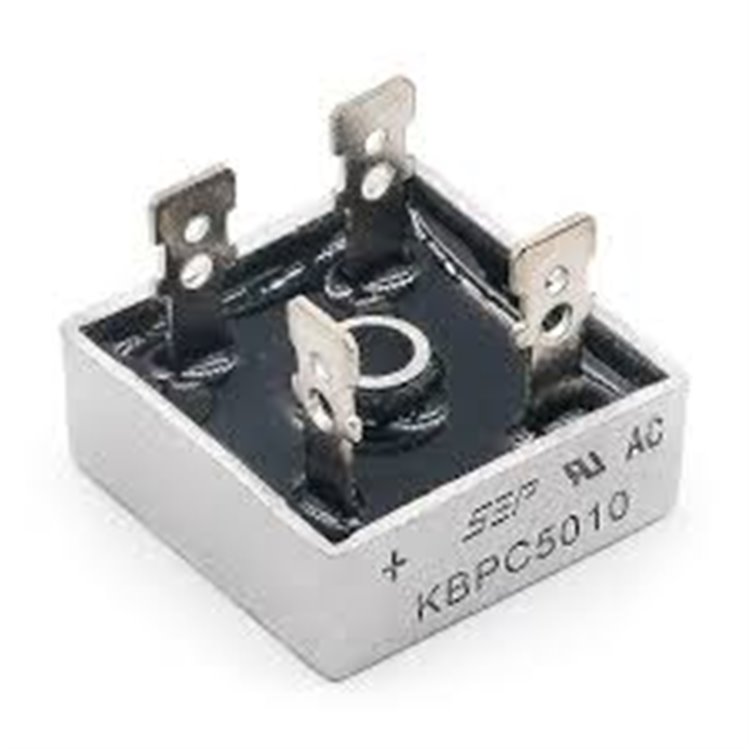

KBPC5010 1000V 50A Köprü Diyot: Teknik Özellikler ve Kullanım Alanları
KBPC5010 1000V 50A Köprü Diyot, tek fazlı, tam dalga doğrultucu olarak tasarlanmış, 1000V gerilim ve 50A akım kapasiteli bir köprü diyotudur. Metal gövdesi ve elektrik yalıtımlı tasarımı ile yüksek ısı dağılımı sağlar. Düşük ileri gerilim düşüşü ve 400A ani akım (surge) dayanımı ile güç elektroniği uygulamalarında güvenilir bir bileşendir. Güç kaynakları, motor sürücüleri ve batarya şarj cihazlarında yaygın olarak kullanılır.
KBPC5010 Köprü Diyot Nedir?
KBPC5010, dört diyotlu bir Graetz köprü devresi ile alternatif akımı (AC) doğru akıma (DC) dönüştüren tek fazlı bir köprü doğrultucudur. Metal kasa, maksimum ısı dağılımı için elektrik yalıtımlı epoksi reçine ile kaplanmıştır. “W” harfi ile işaretlenen modeller (KBPC5010W), kablolu uçlara sahiptir. 50A sürekli akım ve 1000V ters gerilim kapasitesi, yüksek güçlü uygulamalar için idealdir. Girişte (“~”) AC uygulanır ve çıkışta (“+” ve “-”) çift frekanslı titreşimli DC elde edilir.
Anahtar Özellikler
-
Diyot Tipi: Tek Fazlı, Tam Dalga Köprü Doğrultucu
-
Maksimum Ters Gerilim (V_RRM): 1000V
-
Maksimum RMS Gerilim (V_RMS): 700V
-
Maksimum DC Engelleme Gerilimi: 1000V
-
Ortalama İleri Akım (I_O): 50A
-
Ani Akım Dayanımı (I_FSM): 400A
-
İleri Gerilim Düşüşü (V_F): 1.1V (25A’da, tipik)
-
Ters Kaçak Akım (I_R): Maksimum 1mA
-
Güç Dağılımı: Yaklaşık 83W (ısı emicili)
-
Çalışma Sıcaklığı: -55°C ila +150°C
-
Paket: KBPC (28 x 28 x 22.5mm, metal kasa, 4-pin)
-
Montaj Tipi: Delikli montaj (Through-hole)
-
Özellikler:
-
Elektrik yalıtımlı metal kasa
-
UL 94V-0 alev geciktirici epoksi reçine
-
Düşük güç kaybı, yüksek verim
-
2500V kasa-terminal izolasyon gerilimi
-
RoHS uyumlu
-
Çalışma frekansı: 50/60 Hz
KBPC5010’un Avantajları
-
Yüksek Akım ve Gerilim Kapasitesi: 50A ve 1000V, yüksek güçlü devreler için uygundur.
-
Düşük Gerilim Düşüşü: 1.1V V_F, enerji verimliliği sağlar.
-
Sağlam Tasarım: Elektrik yalıtımlı metal kasa, yüksek ısı dağılımı ve dayanıklılık sunar.
-
Ani Akım Dayanımı: 400A surge kapasitesi, ani yüklerde koruma sağlar.
-
Kolay Montaj: Merkezi montaj deliği ve standart terminal uçları ile kurulumu kolaydır.
Tipik Uygulama Alanları
KBPC5010, AC’yi DC’ye dönüştüren yüksek güçlü uygulamalarda kullanılır:
-
Güç Kaynakları: Ana şebeke AC’sini DC’ye çevirmek için.
-
Motor Sürücüleri: Elektrik motorlarına güç sağlamak.
-
Batarya Şarj Cihazları: AC’den DC’ye doğrultma.
-
Kaynak Makineleri: Yüksek akım gerektiren endüstriyel ekipmanlar.
-
LED Aydınlatma Sistemleri: Kar motosikleti farları gibi özel uygulamalar.
-
Otomasyon ve CNC Makineleri: Güç regülasyonu ve kontrol devreleri.
Pin Konfigürasyonu (KBPC)
Teknik Notlar ve Öneriler
-
Isı Dağıtımı: 50A gibi yüksek akımlarda, ısı emici (heatsink) kullanımı zorunludur. Örneğin, 12.9V bataryada 0.5V gerilim düşüşü yaklaşık 7W ısı üretir; 10A üzeri akımlarda ısı emici önerilir. Termal gres (ör. gri bileşik) performansı artırır.
-
Filtreleme: Çıkışta titreşimli DC’yi düzeltmek için yüksek kapasiteli bir kondansatör (ör. 2200µF) kullanılmalıdır.
-
Montaj: Merkezi montaj deliği, M5 veya M6 vida ile sabitlenir. Terminal uçları, 6.35mm Faston lugs veya lehimlemeye uygundur.
-
Sahte Ürün Uyarısı: Amazon gibi platformlarda düşük kaliteli veya sahte KBPC5010’lar satılabilir. Güvenilir distribütörler (Mouser, Farnell, Çakır Elektronik) tercih edilmelidir.
-
Yerine Geçenler: KBPC3510 (35A), GBPC5010 (soketli), KBPC5006, KBPC5008.
-
Datasheet İncelemesi: Detaylı özellikler için üretici datasheet’ine bakılmalıdır.
KBPC5010
Satın Alma ve Fiyatlandırma
KBPC5010, Deltaset Elektronik'den temin edilebilir. Toplu alımlarda indirim için Deltaset Elektronik ile iletişime geçilebilir.
Neden KBPC5010 1000V 50A Köprü Diyot’u Tercih Etmelisiniz?
KBPC5010, yüksek akım ve gerilim kapasitesi, düşük gerilim düşüşü ve sağlam metal kasası ile yüksek güçlü doğrultma uygulamalarında güvenilir bir seçimdir. Elektrik yalıtımlı tasarımı ve 400A ani akım dayanımı, zorlu koşullarda performans sağlar. Kullanıcı yorumları, batarya şarj cihazları ve LED dönüşüm projelerinde başarısını doğrular. Güvenilir distribütörlerden satın alarak sahte ürün riskinden kaçının ve projelerinizde yüksek verim elde edin.
