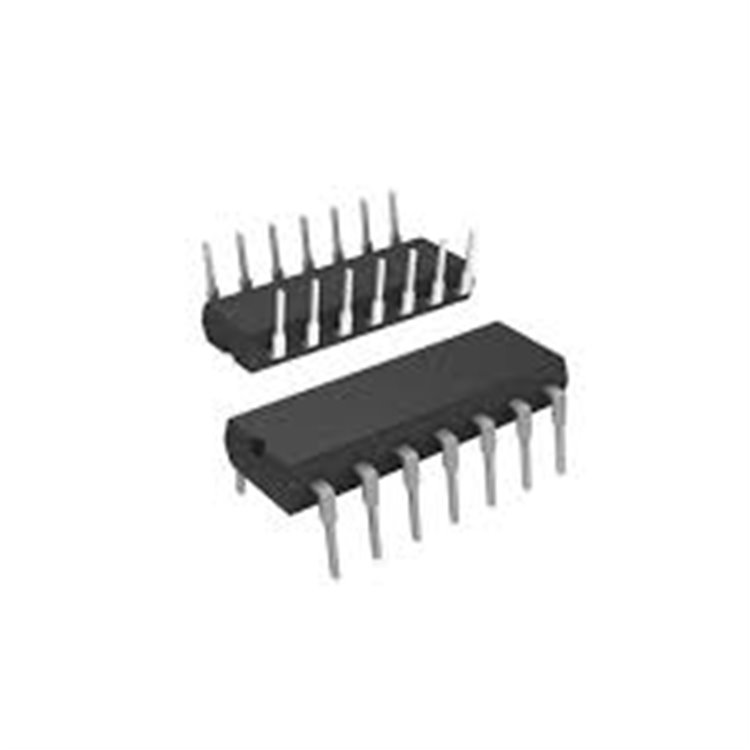

74LS06 DIP-14 HEX INVERTER BUFFER IC - DELTASET ELEKTRONİK

SN74LS06 HEX INVERTER, OPEN-COLLECTOR, TTL UYUMLU

* * * * * *

Ürün Kodu 344811165

Stok Kodu Stok Kodu: DS-74LS06-DIP14 SN74LS06 DIP-14 Hex Inverter Buffer IC, open-collector, 30V/40mA, TTL uyumlu. DELTASET ELEKTRONİK ile lojik devrelerde güvenilir performans!

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

74LS244 DIP-20 BUFFER ENTEGRESİ

SN74ALS646A SOIC-24 TRANSCEİVER - DELTASET ELEKTRONİK

74LS258 DIP-16 - DELTASET ELEKTRONİK

74LS266 DIP-14 QUAD XNOR GATE - DELTASET ELEKTRONİK

74LS83 DIP-16 4-BİT BİNARY FULL ADDER IC - DELTASET ELEKTRONİK

74LS244 DIP-20 THT IC - DELTASET ELEKTRONİK

SN74LS33N,-74LS33,54LS33, DIP-14 - DELTASET ELEKTRONİK

SN74LS124N DIP-16 DUAL VCO IC - DELTASET ELEKTRONİK

74LS221 DIP-16 DUAL MONOSTABLE MULTİVİBRATOR IC - DELTASET ELEKTRONİK

74LS14 DIP-14 HEX SCHMİTT TRİGGER - DELTASET ELEKTRONİK

74LS189 DIP-16 - DELTASET ELEKTRONİK

74LS241 DIP-20 OCTAL BUFFER/LİNE DRİVER IC - DELTASET ELEKTRONİK

74LS280 DIP-14 - DELTASET ELEKTRONİK

74LS259 DIP-16 - DELTASET ELEKTRONİK

74LS273/54LS273 DIP-20 THT IC - DELTASET ELEKTRONİK

74LS06 (SN74LS06) DIP-14 Hex Inverter Buffer Entegresi - DELTASET ELEKTRONİK

74LS06 (SN74LS06) DIP-14 Hex Inverter Buffer Entegresi - DELTASET ELEKTRONİKÜrün Açıklaması:
74LS06 (SN74LS06), Texas Instruments tarafından üretilen, DIP-14 (Dual In-Line Package) paketinde bir hex inverter buffer entegre devresidir. Altı bağımsız inverter kapısı içerir ve her biri open-collector (açık kolektör) çıkışına sahiptir. Düşük güç tüketimli Schottky TTL (LSTTL) teknolojisi ile üretilmiştir ve JEDEC standartlarına uygundur. Open-collector çıkışlar, 30V’a kadar voltaj ve 40mA çıkış akımı destekler, bu da yüksek voltajlı yükleri sürmek veya kablolu-VE (wired-OR) bağlantıları için idealdir. Girişler TTL uyumludur ve lojik devrelerde sinyal ters çevirme, seviye kaydırma ve arayüz uygulamaları için kullanılır. DELTASET ELEKTRONİK, projeleriniz için orijinal ve yüksek kaliteli komponentler sunar!Ürün Özellikleri:

Ürün Tipi: Hex Inverter Buffer (Open-Collector)
Model: 74LS06 (SN74LS06N)
Paket Türü: DIP-14 (Through-Hole Technology)
Besleme Voltajı (Vcc): 4.75V - 5.25V (tipik 5V)
Giriş Voltajı: TTL uyumlu (Vih ≥ 2.0V, Vil ≤ 0.8V)
Çıkış Voltajı: 30V (maksimum, open-collector)
Çıkış Akımı: 40mA (maksimum, düşük seviye)
Yayılım Gecikmesi: 20ns (tipik, @ Vcc=5V)
Pin Konfigürasyonu:
- Kapılar: Pin 1, 3, 5, 9, 11, 13 (Girişler: A1-A6)
- Çıkışlar: Pin 2, 4, 6, 8, 10, 12 (Y1-Y6, open-collector)
- Pin 7: GND
- Pin 14: Vcc
Çalışma Sıcaklığı: 0°C ile +70°C
Uygulamalar: Lojik sinyal ters çevirme, seviye kaydırma, kablolu-VE bağlantıları, LED/rele sürücü devreleri, arayüz devreleri
Özellikler:
- Altı bağımsız inverter kapısı
- Open-collector çıkışlar (30V/40mA)
- Düşük güç tüketimi
- RoHS uyumlu
Boyutlar: Standart DIP-14 paket (19.3mm x 6.35mm x 3.3mm, yaklaşık)

Kullanım Talimatları:

Bağlantı: Vcc (Pin 14) 5V’a, GND (Pin 7) toprağa bağlayın.
Girişler: A1-A6 (Pin 1, 3, 5, 9, 11, 13) girişlerine TTL uyumlu sinyaller uygulayın.
Çıkışlar: Y1-Y6 (Pin 2, 4, 6, 8, 10, 12) open-collector olduğundan, harici bir pull-up direnci (ör. 1kΩ-10kΩ) ile istenen voltaja (maks. 30V) çekilmelidir.
Yük Sürüşü: Çıkış akımı 40mA’i aşmamalı; yüksek voltajlı yükler için uygun direnç hesaplayın.
Lehimleme: Aşırı ısınmadan kaçının; kısa süreli, düşük sıcaklıkta lehimleme yapın.
ESD Koruması: Antistatik önlemler alın; ürün antistatik torbada gönderilir.

Neden DELTASET ELEKTRONİK?

Hızlı Kargo: Saat 09:51 öncesi siparişlerde aynı gün kargo, 3 iş günü içinde teslimat.
Güvenilir Kalite: Orijinal ve yüksek kaliteli elektronik komponentler.
Müşteri Desteği: Uzman ekibimizle kullanım ve teknik destek.
Uygun Fiyat: Kaliteli ürünleri en uygun fiyatlarla sunuyoruz.

Satın Alma Bilgileri:

Stok Kodu: DS-74LS06-DIP14
Fiyat ve Sipariş: Güncel fiyatlar için www.deltaset.net adresini ziyaret edin.
Kargo: Türkiye’nin her yerine hızlı ve güvenilir kargo. Saat 15:00 sonrası siparişler ertesi gün kargolanır.
İade ve Değişim: Ürünlerimizde değiştirme garantisi. Detaylar için bizimle iletişime geçin.
İletişim:
- Web: www.deltaset.net
- Telefon: 0212 251 24 60
- E-posta: [email protected]

Ek Bilgi:
74LS06 (SN74LS06) DIP-14 Hex Inverter Buffer, open-collector çıkışları ile yüksek voltajlı yükleri sürmek ve kablolu-VE bağlantıları için ideal bir çözümdür. Lojik devrelerde esnek kullanım sağlar. Toplu sipariş veya teknik destek için bizimle iletişime geçebilirsiniz.DELTASET ELEKTRONİK ile projelerinizi hayata geçirin!
