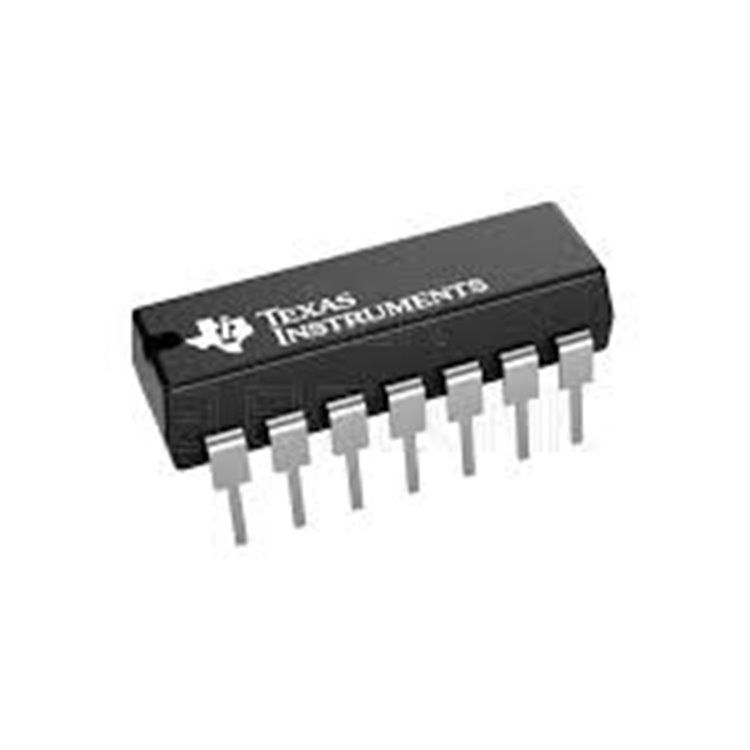

74LS07 DIP-14 HEX BUFFER IC - DELTASET ELEKTRONİK

74LS07 HEX BUFFER, OPEN-COLLECTOR, 30V/40MA

* * * * * *

Ürün Kodu 344811160

Stok Kodu Stok Kodu: DS-74LS07-DIP14 74LS07 DIP-14 Hex Buffer IC, open-collector, 30V/40mA, TTL uyumlu. DELTASET ELEKTRONİK ile lojik devrelerde güvenilir performans!

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

SN74LS07DR SOIC-14 HEX BUFFER SÜRÜCÜ DELTASET ELEKTRONİK

74LS244 DIP-20 BUFFER ENTEGRESİ

SN74ALS646A SOIC-24 TRANSCEİVER - DELTASET ELEKTRONİK

74LS258 DIP-16 - DELTASET ELEKTRONİK

74LS266 DIP-14 QUAD XNOR GATE - DELTASET ELEKTRONİK

74LS83 DIP-16 4-BİT BİNARY FULL ADDER IC - DELTASET ELEKTRONİK

74LS244 DIP-20 THT IC - DELTASET ELEKTRONİK

SN74LS33N,-74LS33,54LS33, DIP-14 - DELTASET ELEKTRONİK

SN74LS124N DIP-16 DUAL VCO IC - DELTASET ELEKTRONİK

74LS221 DIP-16 DUAL MONOSTABLE MULTİVİBRATOR IC - DELTASET ELEKTRONİK

74LS14 DIP-14 HEX SCHMİTT TRİGGER - DELTASET ELEKTRONİK

74LS189 DIP-16 - DELTASET ELEKTRONİK

74LS241 DIP-20 OCTAL BUFFER/LİNE DRİVER IC - DELTASET ELEKTRONİK

74LS280 DIP-14 - DELTASET ELEKTRONİK

74LS259 DIP-16 - DELTASET ELEKTRONİK

74LS07 DIP-14 Hex Buffer IC - DELTASET ELEKTRONİK

74LS07 DIP-14 Hex Buffer Entegresi - DELTASET ELEKTRONİKÜrün Açıklaması:
74LS07, Texas Instruments ve diğer üreticiler tarafından üretilen, DIP-14 (Dual In-Line Package, Through-Hole Technology) paketinde bir hex buffer entegre devresidir. Altı bağımsız buffer kapısı içerir ve her biri open-collector (açık kolektör) çıkışına sahiptir. Düşük güç tüketimli Schottky TTL (LSTTL) teknolojisi ile üretilmiştir ve JEDEC standartlarına uygundur. Open-collector çıkışlar, 30V’a kadar voltaj ve 40mA çıkış akımı destekler, bu da yüksek voltajlı yükleri sürmek, seviye kaydırma veya kablolu-VE (wired-OR) bağlantıları için idealdir. Girişler TTL uyumludur ve lojik devrelerde sinyal amplifikasyonu, arayüz oluşturma ve seviye kaydırma uygulamaları için kullanılır. DELTASET ELEKTRONİK, projeleriniz için orijinal ve yüksek kaliteli komponentler sunar!Ürün Özellikleri:

Ürün Tipi: Hex Buffer (Open-Collector)
Model: 74LS07 (örn. SN74LS07N)
Paket Türü: DIP-14 (Through-Hole Technology, THT)
Besleme Voltajı (Vcc): 4.75V - 5.25V (tipik 5V)
Giriş Voltajı: TTL uyumlu (Vih ≥ 2.0V, Vil ≤ 0.8V)
Çıkış Voltajı: 30V (maksimum, open-collector)
Çıkış Akımı: 40mA (maksimum, düşük seviye)
Yayılım Gecikmesi: 12ns (tipik, @ Vcc=5V)
Pin Konfigürasyonu:
- Kapılar: Pin 1, 3, 5, 9, 11, 13 (Girişler: A1-A6)
- Çıkışlar: Pin 2, 4, 6, 8, 10, 12 (Y1-Y6, open-collector)
- Pin 7: GND
- Pin 14: Vcc
Çalışma Sıcaklığı: 0°C ile +70°C
Uygulamalar: Seviye kaydırma, sinyal amplifikasyonu, kablolu-VE bağlantıları, LED/rele sürücü devreleri, arayüz devreleri
Özellikler:
- Altı bağımsız buffer kapısı
- Open-collector çıkışlar (30V/40mA)
- Düşük güç tüketimi
- RoHS uyumlu
Boyutlar: Standart DIP-14 paket (19.3mm x 6.35mm x 3.3mm, yaklaşık)

Kullanım Talimatları:

Bağlantı: Vcc (Pin 14) 5V’a, GND (Pin 7) toprağa bağlayın.
Girişler: A1-A6 (Pin 1, 3, 5, 9, 11, 13) girişlerine TTL uyumlu sinyaller uygulayın.
Çıkışlar: Y1-Y6 (Pin 2, 4, 6, 8, 10, 12) open-collector olduğundan, harici bir pull-up direnci (ör. 1kΩ-10kΩ) ile istenen voltaja (maks. 30V) çekilmelidir.
Yük Sürüşü: Çıkış akımı 40mA’i aşmamalı; yüksek voltajlı yükler için uygun direnç hesaplayın.
Lehimleme: Aşırı ısınmadan kaçının; kısa süreli, düşük sıcaklıkta lehimleme yapın.
ESD Koruması: Antistatik önlemler alın; ürün antistatik torbada gönderilir.

Neden DELTASET ELEKTRONİK?

Hızlı Kargo: Saat 09:53 öncesi siparişlerde aynı gün kargo, 3 iş günü içinde teslimat.
Güvenilir Kalite: Orijinal ve yüksek kaliteli elektronik komponentler.
Müşteri Desteği: Uzman ekibimizle kullanım ve teknik destek.
Uygun Fiyat: Kaliteli ürünleri en uygun fiyatlarla sunuyoruz.

Satın Alma Bilgileri:

Stok Kodu: DS-74LS07-DIP14
Fiyat ve Sipariş: Güncel fiyatlar için www.deltaset.net adresini ziyaret edin.
Kargo: Türkiye’nin her yerine hızlı ve güvenilir kargo. Saat 15:00 sonrası siparişler ertesi gün kargolanır.
İade ve Değişim: Ürünlerimizde değiştirme garantisi. Detaylar için bizimle iletişime geçin.
İletişim:
- Web: www.deltaset.net
- Telefon: 0212 251 24 60
- E-posta: [email protected]

Ek Bilgi:
74LS07 DIP-14 Hex Buffer, open-collector çıkışları ile yüksek voltajlı yükleri sürmek ve seviye kaydırma için ideal bir çözümdür. Lojik devrelerde ve arayüz uygulamalarında güvenilir performans sağlar. Toplu sipariş veya teknik destek için bizimle iletişime geçebilirsiniz.DELTASET ELEKTRONİK ile projelerinizi hayata geçirin!
