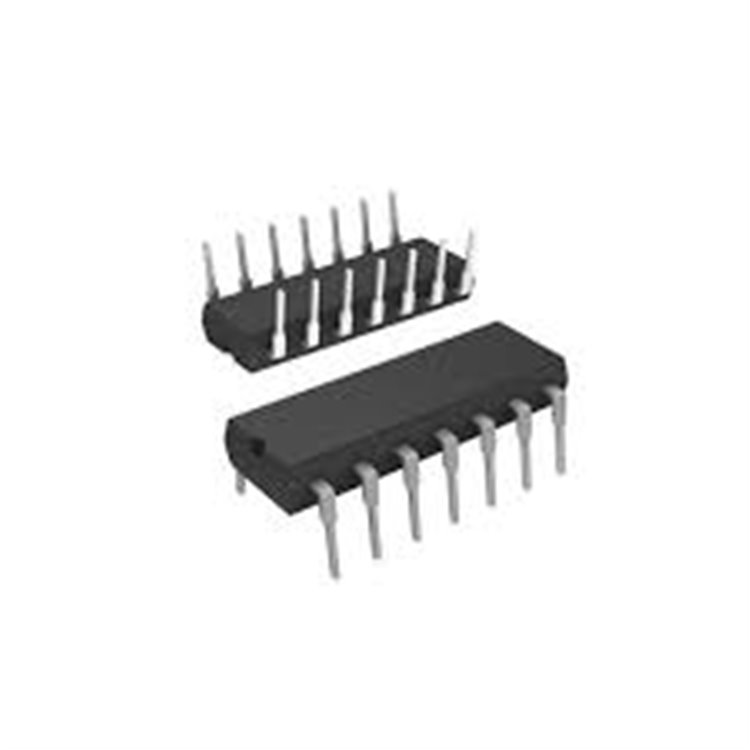

74LS10 DIP-14 TRİPLE 3-INPUT NAND GATE IC - DELTASET ELEKTRONİK

74LS10 TRİPLE 3-INPUT NAND GATE, TTL UYUMLU

* * * * * *

Ürün Kodu 344811168

Stok Kodu Stok Kodu: DS-74LS10-DIP14 74LS10 DIP-14 Triple 3-Input NAND Gate IC, TTL uyumlu, yüksek hız. DELTASET ELEKTRONİK ile lojik devrelerde güvenilir performans!

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

74LS10 DIP-14 NAND KAPISI - DELTASET ELEKTRONİK

74LS244 DIP-20 BUFFER ENTEGRESİ

SN74ALS646A SOIC-24 TRANSCEİVER - DELTASET ELEKTRONİK

74LS258 DIP-16 - DELTASET ELEKTRONİK

74LS266 DIP-14 QUAD XNOR GATE - DELTASET ELEKTRONİK

74LS83 DIP-16 4-BİT BİNARY FULL ADDER IC - DELTASET ELEKTRONİK

74LS244 DIP-20 THT IC - DELTASET ELEKTRONİK

SN74LS33N,-74LS33,54LS33, DIP-14 - DELTASET ELEKTRONİK

SN74LS124N DIP-16 DUAL VCO IC - DELTASET ELEKTRONİK

74LS221 DIP-16 DUAL MONOSTABLE MULTİVİBRATOR IC - DELTASET ELEKTRONİK

74LS14 DIP-14 HEX SCHMİTT TRİGGER - DELTASET ELEKTRONİK

74LS189 DIP-16 - DELTASET ELEKTRONİK

74LS241 DIP-20 OCTAL BUFFER/LİNE DRİVER IC - DELTASET ELEKTRONİK

74LS280 DIP-14 - DELTASET ELEKTRONİK

74LS259 DIP-16 - DELTASET ELEKTRONİK

74LS10 DIP-14 Triple 3-Input NAND Gate IC - DELTASET ELEKTRONİK

74LS10 DIP-14 Triple 3-Input NAND Gate Entegresi - DELTASET ELEKTRONİKÜrün Açıklaması:
74LS10, Texas Instruments ve diğer üreticiler tarafından sunulan, DIP-14 (Dual In-Line Package) paketinde bir triple 3-input NAND gate entegre devresidir. Her biri üç girişli üç bağımsız NAND kapısı içerir ve düşük güç tüketimli Schottky TTL (LSTTL) teknolojisi ile üretilmiştir. JEDEC standartlarına uygun olan bu IC, her bir kapının çıkışı yalnızca tüm girişler yüksek (HIGH) olduğunda düşük (LOW) olur, bu da lojik devrelerde temel bir yapı taşıdır. Mikroişlemci sistemleri, dijital kontrol devreleri ve lojik işlemler için yaygın olarak kullanılır. Yüksek hız, düşük güç tüketimi ve TTL uyumluluğu ile güvenilir performans sunar. DELTASET ELEKTRONİK, projeleriniz için orijinal ve yüksek kaliteli komponentler sunar!Ürün Özellikleri:

Ürün Tipi: Triple 3-Input NAND Gate
Model: 74LS10 (örn. SN74LS10N)
Paket Türü: DIP-14 (Through-Hole Technology)
Besleme Voltajı (Vcc): 4.75V - 5.25V (tipik 5V)
Giriş Voltajı: TTL uyumlu (Vih ≥ 2.0V, Vil ≤ 0.8V)
Çıkış Akımı: 8mA (yüksek seviye), 16mA (düşük seviye)
Yayılım Gecikmesi: 15ns (tipik, @ Vcc=5V)
Saat Frekansı: Lojik kapılar için geçerli değil, ancak yüksek hız sağlar
Pin Konfigürasyonu:
- Kapı 1: Pin 1, 2, 13 (Girişler), Pin 12 (Çıkış)
- Kapı 2: Pin 3, 4, 5 (Girişler), Pin 6 (Çıkış)
- Kapı 3: Pin 9, 10, 11 (Girişler), Pin 8 (Çıkış)
- Pin 7: GND
- Pin 14: Vcc
Çalışma Sıcaklığı: 0°C ile +70°C
Uygulamalar: Lojik devreler, mikroişlemci arayüzleri, dijital kontrol sistemleri, sinyal işleme
Özellikler:
- Üç bağımsız 3-girişli NAND kapısı
- Düşük güç tüketimi
- Yüksek gürültü bağışıklığı
- RoHS uyumlu
Boyutlar: Standart DIP-14 paket (19.3mm x 6.35mm x 3.3mm, yaklaşık)

Kullanım Talimatları:

Bağlantı: Vcc (Pin 14) 5V’a, GND (Pin 7) toprağa bağlayın.
Girişler: Her kapının üç girişine (örn. Kapı 1: Pin 1, 2, 13) TTL uyumlu sinyaller uygulayın.
Çıkış: Çıkışlar (Pin 6, 8, 12) yalnızca tüm girişler HIGH olduğunda LOW olur; aksi takdirde HIGH’tır.
Lehimleme: Aşırı ısınmadan kaçının; kısa süreli, düşük sıcaklıkta lehimleme yapın.
ESD Koruması: Antistatik önlemler alın; ürün antistatik torbada gönderilir.

Neden DELTASET ELEKTRONİK?

Hızlı Kargo: Saat 09:47 öncesi siparişlerde aynı gün kargo, 3 iş günü içinde teslimat.
Güvenilir Kalite: Orijinal ve yüksek kaliteli elektronik komponentler.
Müşteri Desteği: Uzman ekibimizle kullanım ve teknik destek.
Uygun Fiyat: Kaliteli ürünleri en uygun fiyatlarla sunuyoruz.

Satın Alma Bilgileri:

Stok Kodu: DS-74LS10-DIP14
Fiyat ve Sipariş: Güncel fiyatlar için www.deltaset.net adresini ziyaret edin.
Kargo: Türkiye’nin her yerine hızlı ve güvenilir kargo. Saat 15:00 sonrası siparişler ertesi gün kargolanır.
İade ve Değişim: Ürünlerimizde değiştirme garantisi. Detaylar için bizimle iletişime geçin.
İletişim:
- Web: www.deltaset.net
- Telefon: 0212 251 24 60
- E-posta: [email protected]

Ek Bilgi:
74LS10 DIP-14 Triple 3-Input NAND Gate, dijital lojik devrelerde temel bir yapı taşıdır. Yüksek hız ve düşük güç tüketimi ile mikroişlemci tabanlı sistemlerde güvenilir performans sunar. Toplu sipariş veya teknik destek için bizimle iletişime geçebilirsiniz.DELTASET ELEKTRONİK ile projelerinizi hayata geçirin!
