74LS11 DIP-14 Triple 3-Input AND Gate Entegresi - DELTASET ELEKTRONİK

Ürün Açıklaması:

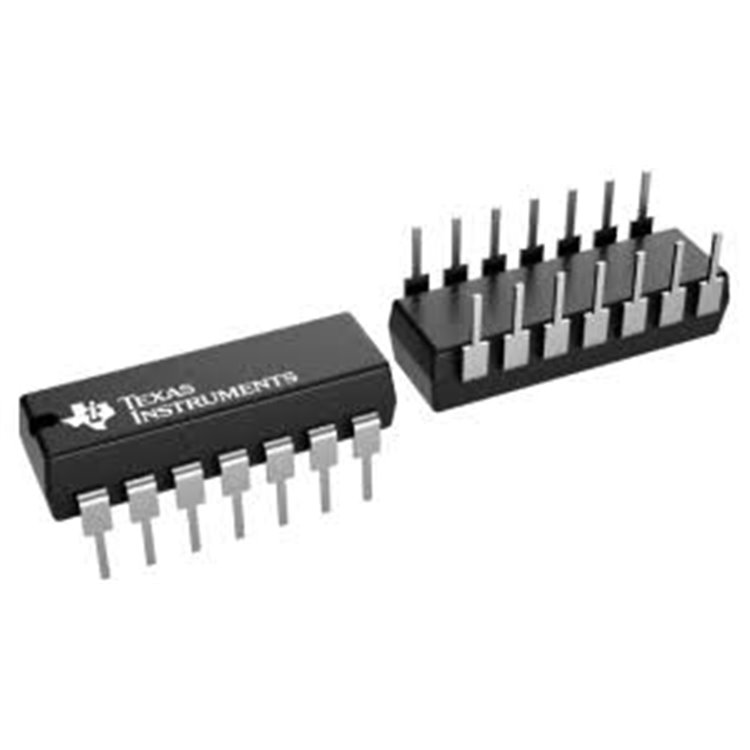

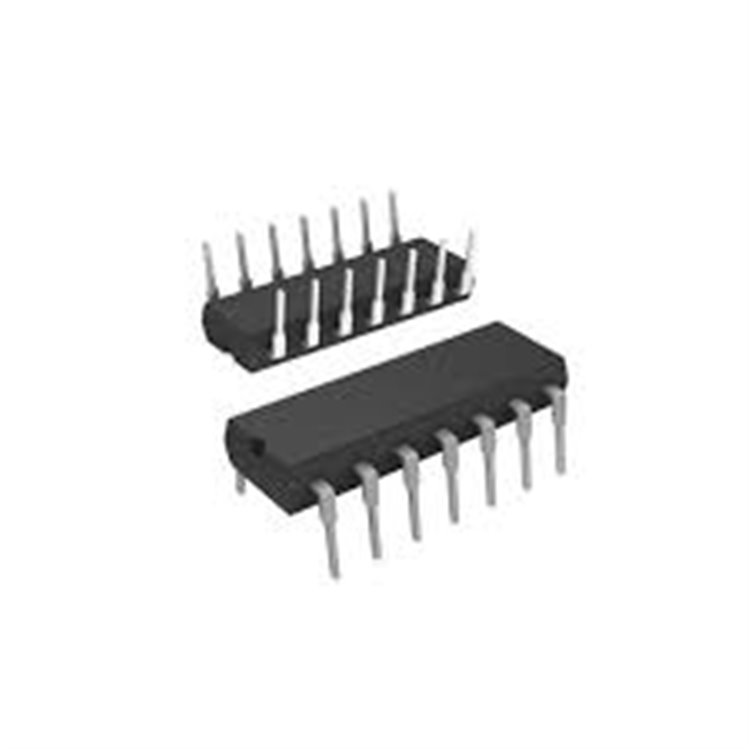

74LS11, Texas Instruments ve diğer üreticiler tarafından sunulan, DIP-14 (Dual In-Line Package, Through-Hole Technology) paketinde bir triple 3-input AND gate entegre devresidir. Her biri üç girişli üç bağımsız AND kapısı içerir ve düşük güç tüketimli Schottky TTL (LSTTL) teknolojisi ile üretilmiştir. JEDEC standartlarına uygundur. Her kapının çıkışı, yalnızca tüm girişler yüksek (HIGH) olduğunda yüksek (HIGH) olur, aksi takdirde düşük (LOW) olur, bu da lojik devrelerde temel bir yapı taşıdır. Mikroişlemci sistemleri, dijital kontrol devreleri ve lojik işlemler için yaygın olarak kullanılır. Yüksek hız ve düşük güç tüketimi ile güvenilir performans sunar. DELTASET ELEKTRONİK, projeleriniz için orijinal ve yüksek kaliteli komponentler sunar!Ürün Özellikleri:

Ürün Tipi: Triple 3-Input AND Gate
Model: 74LS11 (örn. SN74LS11N)
Paket Türü: DIP-14 (Through-Hole Technology, THT)
Besleme Voltajı (Vcc): 4.75V - 5.25V (tipik 5V)
Giriş Voltajı: TTL uyumlu (Vih ≥ 2.0V, Vil ≤ 0.8V)
Çıkış Akımı: 8mA (yüksek seviye), 16mA (düşük seviye)
Yayılım Gecikmesi: 13ns (tipik, @ Vcc=5V)
Pin Konfigürasyonu:
- Kapı 1: Pin 1, 2, 13 (Girişler), Pin 12 (Çıkış)
- Kapı 2: Pin 3, 4, 5 (Girişler), Pin 6 (Çıkış)
- Kapı 3: Pin 9, 10, 11 (Girişler), Pin 8 (Çıkış)
- Pin 7: GND
- Pin 14: Vcc
Çalışma Sıcaklığı: 0°C ile +70°C
Uygulamalar: Lojik devreler, mikroişlemci arayüzleri, dijital kontrol sistemleri, sinyal işleme
Özellikler:
- Üç bağımsız 3-girişli AND kapısı
- Düşük güç tüketimi
- Yüksek gürültü bağışıklığı
- RoHS uyumlu
Boyutlar: Standart DIP-14 paket (19.3mm x 6.35mm x 3.3mm, yaklaşık)

Kullanım Talimatları:

Bağlantı: Vcc (Pin 14) 5V’a, GND (Pin 7) toprağa bağlayın.
Girişler: Her kapının üç girişine (örn. Kapı 1: Pin 1, 2, 13) TTL uyumlu sinyaller uygulayın.
Çıkış: Çıkışlar (Pin 6, 8, 12) yalnızca tüm girişler HIGH olduğunda HIGH olur; aksi takdirde LOW’dur.
Lehimleme: Aşırı ısınmadan kaçının; kısa süreli, düşük sıcaklıkta lehimleme yapın.
ESD Koruması: Antistatik önlemler alın; ürün antistatik torbada gönderilir.

Neden DELTASET ELEKTRONİK?

Hızlı Kargo: Saat 10:03 öncesi siparişlerde aynı gün kargo, 3 iş günü içinde teslimat.
Güvenilir Kalite: Orijinal ve yüksek kaliteli elektronik komponentler.
Müşteri Desteği: Uzman ekibimizle kullanım ve teknik destek.
Uygun Fiyat: Kaliteli ürünleri en uygun fiyatlarla sunuyoruz.

Satın Alma Bilgileri:

Stok Kodu: DS-74LS11-DIP14
Fiyat ve Sipariş: Güncel fiyatlar için www.deltaset.net adresini ziyaret edin.
Kargo: Türkiye’nin her yerine hızlı ve güvenilir kargo. Saat 15:00 sonrası siparişler ertesi gün kargolanır.
İade ve Değişim: Ürünlerimizde değiştirme garantisi. Detaylar için bizimle iletişime geçin.
İletişim:
- Web: www.deltaset.net
- Telefon: 0212 251 24 60
- E-posta: [email protected]

Ek Bilgi:
74LS11 DIP-14 Triple 3-Input AND Gate, dijital lojik devrelerde temel bir yapı taşıdır. Yüksek hız ve düşük güç tüketimi ile mikroişlemci tabanlı sistemlerde güvenilir performans sunar. Toplu sipariş veya teknik destek için bizimle iletişime geçebilirsiniz.Açıklama: Soruda "Invertör ve Kapı Entegresi" belirtilmiş, ancak 74LS11 bir AND gate entegresidir, inverter değil. Inverter için 74LS05 veya 74LS04 önerilebilir. Eğer inverter kastedildiyse, lütfen belirtin; farklı bir ürün sayfası hazırlanabilir.DELTASET ELEKTRONİK ile projelerinizi hayata geçirin!
