74LS122 DIP-14 MONOSTABLE MULTİVİBRATOR - DELTASET ELEKTRONİK

74LS122 28NS RETRİGGERABLE MULTİVİBRATOR, TTL, DIP-14

* * * * * *

Ürün Kodu 344811186

Stok Kodu 74LS122 DIP-14 Monostable Multivibrator (Stok Kodu: 74LS122-DLT) – 28ns, retriggerable, TTL, dahili zamanlama direnci. Zamanlama ve gecikme devreleri için ideal. Deltaset Elektronik stoklarında!

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

74LS244 DIP-20 BUFFER ENTEGRESİ

SN74ALS646A SOIC-24 TRANSCEİVER - DELTASET ELEKTRONİK

74LS258 DIP-16 - DELTASET ELEKTRONİK

74LS266 DIP-14 QUAD XNOR GATE - DELTASET ELEKTRONİK

74LS83 DIP-16 4-BİT BİNARY FULL ADDER IC - DELTASET ELEKTRONİK

74LS244 DIP-20 THT IC - DELTASET ELEKTRONİK

SN74LS33N,-74LS33,54LS33, DIP-14 - DELTASET ELEKTRONİK

SN74LS124N DIP-16 DUAL VCO IC - DELTASET ELEKTRONİK

74LS221 DIP-16 DUAL MONOSTABLE MULTİVİBRATOR IC - DELTASET ELEKTRONİK

74LS14 DIP-14 HEX SCHMİTT TRİGGER - DELTASET ELEKTRONİK

74LS189 DIP-16 - DELTASET ELEKTRONİK

74LS241 DIP-20 OCTAL BUFFER/LİNE DRİVER IC - DELTASET ELEKTRONİK

74LS280 DIP-14 - DELTASET ELEKTRONİK

74LS259 DIP-16 - DELTASET ELEKTRONİK

74LS273/54LS273 DIP-20 THT IC - DELTASET ELEKTRONİK

74LS122 DIP-14 Monostable Multivibrator - DELTASET ELEKTRONİK

karakoyelektronik.com sitesinden 74ls122

74LS122 DIP-14 Monostable Multivibrator - DELTASET ELEKTRONİKÜrün Genel Bakış

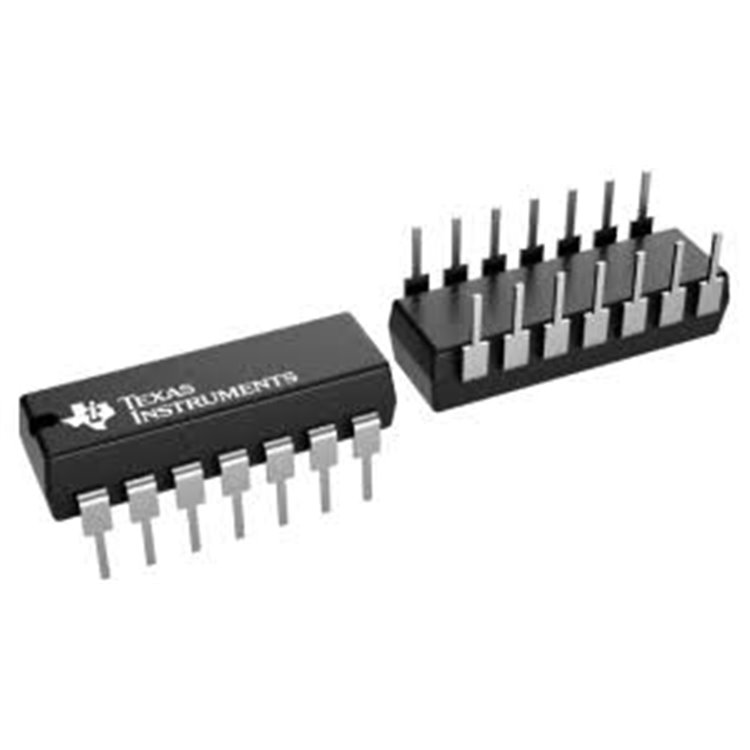

74LS122 (SN74LS122N), Texas Instruments tarafından üretilen, düşük güçlü Schottky TTL teknolojisiyle tasarlanmış, retriggerable (tekrar tetiklenebilir) monostable multivibratör entegre devresidir. 14-pin DIP paketinde sunulan bu IC, 28 ns propagasyon gecikmesiyle tek bir çıkış darbesi üretir ve darbe süresi harici bir kapasitör veya direnç-kapasitör (RC) ağı ile kontrol edilebilir. Dahili 10 kΩ zamanlama direnci sayesinde yalnızca harici bir kapasitörle kullanılabilir, bu da tasarım esnekliği sağlar. Deltaset Elektronik, orijinal 74LS122 entegre devrelerini stokta bulundurur ve hızlı teslimat ile teknik destek sunar. Bu IC, zamanlama ve gecikme devrelerinde yaygın olarak kullanılır.Ürün Özellikleri

Lojik Tipi: Monostable Multivibrator (Tek Atış)
Bağımsız Devre Sayısı: 1
Propagasyon Gecikmesi: 28 ns
Çıkış Akımı: Yüksek: 400 µA, Düşük: 8 mA
Besleme Voltajı: 4.75V - 5.25V (standart 5V TTL)
Güç Tüketimi: 2 mW/kapı @ 100 kHz
Fan-Out (TTL Yükleri): 20
Tetikleme: DC tetikleme, aktif-düşük (A1, A2) veya aktif-yüksek (B1, B2) girişler
Temizleme (Clear): Aktif-düşük, çıkış darbesini sonlandırır
Dahili Zamanlama Direnci: 10 kΩ (Rint pini ile VCC’ye bağlanabilir)
Harici RC Ağı: Darbe süresi kontrolü için Cext ve Rext/Cext pinleri
Darbe Süresi Hesaplama: t(ns) = 0.32 * RT(kΩ) * Cext(pF) * (1 + 0.7/RT)
Çalışma Sıcaklığı: 0°C ila +70°C
Montaj Tipi: Delikten geçiş (Through Hole)
Paket Tipi: DIP-14 (0.300", 7.62mm)
Pin Sayısı: 14
Sertifikalar: RoHS uyumlu (ROHS3), REACH etkilenmemiş, ECCN EAR99
Boyutlar: 19.3mm x 6.35mm x 3.9mm (yaklaşık)
Ağırlık: Yaklaşık 1 g

Pin Konfigürasyonu

Pin 1 (A1): Aktif-düşük tetikleyici giriş
Pin 2 (A2): Aktif-düşük tetikleyici giriş
Pin 3 (B1): Aktif-yüksek tetikleyici giriş
Pin 4 (B2): Aktif-yüksek tetikleyici giriş
Pin 5 (CLR): Aktif-düşük temizleme girişi
Pin 6 (Q’): Aktif-düşük çıkış
Pin 7 (GND): Toprak
Pin 8 (Q): Aktif-yüksek çıkış
Pin 9 (Rint): Dahili direnç bağlantısı (VCC’ye bağlanabilir)
Pin 10, 12 (NC): Kullanılmıyor
Pin 11 (Cext): Harici kapasitör bağlantısı
Pin 13 (Rext/Cext): Harici direnç/kapasitör bağlantısı
Pin 14 (VCC): +5V besleme

Avantajlar

Esnek Zamanlama: Dahili direnç veya harici RC ağı ile darbe süresi kontrolü.
Tekrar Tetiklenebilir: Çıkış darbesini uzatmak için A veya B girişleriyle retrigger yapılabilir.
Kompakt Tasarım: DIP-14 paketi ile kolay montaj ve devre kartı uyumluluğu.
TTL Uyumluluğu: Diğer TTL cihazları ve mikrodenetleyicilerle kolay entegrasyon.
Hızlı Yanıt: 28 ns propagasyon gecikmesi ile yüksek hızda çalışır.

Uygulama Alanları

Zamanlama ve gecikme devreleri
Darbe genişliği modülasyonu (PWM)
Geçici bellek uygulamaları
Sensör tetikleme ve kontrol sistemleri
Elektronik test ekipmanları

Neden Deltaset Elektronik?
Deltaset Elektronik, Texas Instruments’ın Türkiye’deki güvenilir distribütörlerinden biri olarak, orijinal 74LS122 DIP-14 entegre devrelerini rekabetçi fiyatlarla sunar. Hızlı teslimat, teknik destek ve müşteri odaklı hizmet anlayışıyla, projeleriniz için en iyi çözümleri sağlıyoruz. Stoklarımızda bulunan ürünler, kesintisiz çalışma için hazır!Satın Alma Bilgileri

Stok Kodu: 74LS122-DLT
Teslimat: Aynı gün kargoya verilir (09:00 öncesi siparişlerde).
Ödeme Seçenekleri: havale/EFT
Garanti: Texas Instruments orijinal ürün garantisi.

İletişim ve Sipariş
74LS122 DIP-14 entegre devre için hemen sipariş verin veya detaylı bilgi alın:

Web Sitesi: www.deltaset.net
Telefon: 0212 251 24 60
E-posta: [email protected]
