74LS145 DIP-16-Entegre Devre

74LS145 DIP-16 BCD-Decimal Dekoder/Sürücü - DELTASET ELEKTRONİKÜrün Genel Bakış

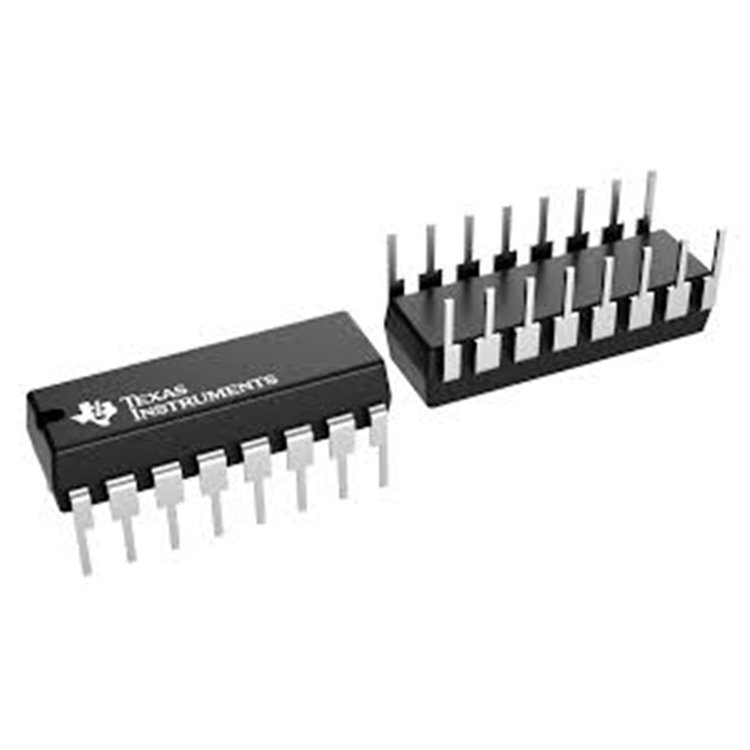

74LS145, 4 bitlik BCD (ikili kodlu onluk) girişini 10 adede kadar onluk çıkışa dönüştüren bir dekoder/sürücü entegre devresidir ve DIP-16 (THT) paketinde sunulur. Açık kolektör çıkışları, 15V’a kadar yüksek voltajlı yükleri (örneğin, lambalar, röleler, göstergeler) doğrudan sürebilir ve her çıkış 80mA’e kadar akım sağlayabilir. 4.75V ila 5.25V besleme voltajı (tipik 5V) ile çalışır ve 23ns tipik yayılım gecikmesi ile hızlı tepki sunar. Düşük güç tüketimi (35mW tipik) ve düşük seviyeli Schottky (LS) teknolojisi, enerji verimliliği ve yüksek hız sağlar. Çıkışlar, BCD girişine göre yalnızca bir çıkışın düşük (aktif) olmasını sağlar (1-out-of-10), bu da 7-segment ekran sürücüleri ve endüstriyel kontrol sistemleri için idealdir. Deltaset Elektronik, orijinal 74LS145 DIP-16 entegre devrelerini stokta bulundurur ve hızlı teslimat ile teknik destek sağlar.Ürün Özellikleri

Fonksiyon: BCD-Decimal Dekoder/Sürücü
Çıkış Tipi: Açık Kolektör (Open Collector)
Giriş Sayısı: 4 (BCD)
Çıkış Sayısı: 10 (onluk)
Besleme Voltajı: 4.75V - 5.25V (tipik 5V)
Çıkış Voltajı: 15V (maksimum, açık kolektör)
Çıkış Akımı (Düşük Seviye): 80mA (maksimum)
Yayılım Gecikmesi: 23ns (tipik, Vcc=5V, CL=15pF)
Besleme Akımı (Icc): 11mA (maksimum)
Güç Tüketimi: 35mW (tipik)
Lojik Ailesi: LS (Low-Power Schottky)
Çıkış Konfigürasyonu: 1-out-of-10 (yalnızca bir çıkış düşük)
Çıkış Koruma Voltajı: 15V (maksimum, harici pull-up ile)
Çalışma Sıcaklığı: 0°C ila +70°C
Montaj Tipi: Delikten geçiş (Through Hole)
Paket Tipi: DIP-16 (0.300", 7.62mm)
Boyutlar: Yaklaşık 19.3mm x 6.35mm x 4.57mm
Ağırlık: Yaklaşık 1g
Sertifikalar: RoHS uyumlu (ROHS3), REACH etkilenmemiş, ECCN EAR99

Pin Konfigürasyonu

Pin 1-4 (D, C, B, A): BCD girişleri (D en yüksek, A en düşük)
Pin 5-7, 9-11 (0-5): Onluk çıkışlar (aktif düşük)
Pin 8 (GND): Toprak
Pin 12-15 (6-9): Onluk çıkışlar (aktif düşük)
Pin 16 (VCC): Besleme voltajı (5V)

Avantajlar

Yüksek Çıkış Kapasitesi: 80mA, 15V açık kolektör çıkışlar, lambalar ve röleler için uygundur.
Hızlı Yanıt: 23ns yayılım gecikmesi, hızlı veri işleme sağlar.
Düşük Güç Tüketimi: 35mW, enerji verimliliği sunar.
Esnek Kullanım: 7-segment ekranlar ve yüksek voltajlı sürücülerle uyumludur.
Kolay Montaj: DIP-16 paketi, prototip ve endüstriyel kartlara uygundur.

Uygulama Alanları

7-segment ekran sürücüleri
Endüstriyel otomasyon ve kontrol sistemleri
Lamba ve röle sürücü devreleri
Gösterge ve sayaç sistemleri
Dijital lojik devreler

Stok Durumu
Son verilere göre, 74LS145 stok durumu:

DigiKey: SN74LS145N, 1,000 adet stokta, hemen kargoya verilir.
Mouser: SN74LS145N, 1,000 adet stokta, ek stok bekleniyor.
Newark: SN74LS145N, stokta, hemen kargoya verilir.
Not: Stok durumu değişebilir, sipariş öncesi kontrol önerilir.

Neden Deltaset Elektronik?
Deltaset Elektronik, Türkiye’deki güvenilir elektronik komponent distribütörlerinden biri olarak, orijinal 74LS145 DIP-16 BCD-decimal dekoder entegrelerini stokta bulundurur. Hızlı teslimat, teknik destek ve müşteri odaklı hizmet anlayışıyla, projeleriniz için en iyi çözümleri sağlıyoruz. Stoklarımızda bulunan ürünler, kesintisiz çalışma için hazır!Satın Alma Bilgileri

Stok Kodu: 74LS145-DLT
Teslimat: Aynı gün kargoya verilir (09:00 öncesi siparişlerde).
Ödeme Seçenekleri: Havale, EFT.

İletişim ve Sipariş
74LS145 DIP-16 BCD-decimal dekoder için hemen sipariş verin veya detaylı bilgi alın:
