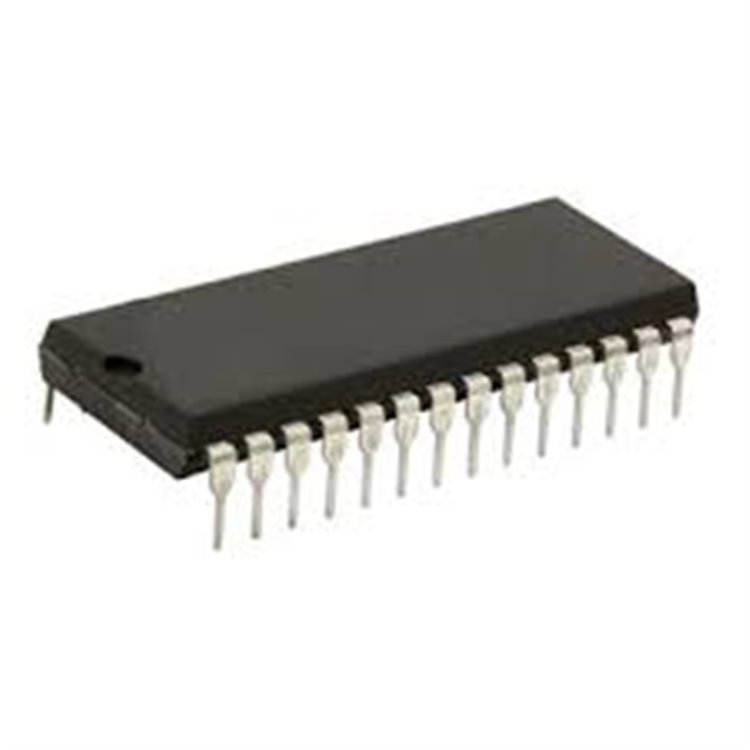

74LS181 DIP-24W 4-BİT ALU IC - DELTASET ELEKTRONİK

74LS181 4-BİT ARİTMETİK LOJİK BİRİM, TTL UYUMLU

* * * * * *

Ürün Kodu 344811219

Stok Kodu Stok Kodu: DS-74LS181-DIP24W 74LS181 DIP-24W 4-Bit ALU IC, 16 lojik ve aritmetik işlem, TTL uyumlu. DELTASET ELEKTRONİK ile dijital devrelerde güvenilir performans!

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

74LS244 DIP-20 BUFFER ENTEGRESİ

SN74ALS646A SOIC-24 TRANSCEİVER - DELTASET ELEKTRONİK

74LS258 DIP-16 - DELTASET ELEKTRONİK

74LS266 DIP-14 QUAD XNOR GATE - DELTASET ELEKTRONİK

74LS83 DIP-16 4-BİT BİNARY FULL ADDER IC - DELTASET ELEKTRONİK

74LS244 DIP-20 THT IC - DELTASET ELEKTRONİK

SN74LS33N,-74LS33,54LS33, DIP-14 - DELTASET ELEKTRONİK

SN74LS124N DIP-16 DUAL VCO IC - DELTASET ELEKTRONİK

74LS221 DIP-16 DUAL MONOSTABLE MULTİVİBRATOR IC - DELTASET ELEKTRONİK

74LS14 DIP-14 HEX SCHMİTT TRİGGER - DELTASET ELEKTRONİK

74LS189 DIP-16 - DELTASET ELEKTRONİK

74LS241 DIP-20 OCTAL BUFFER/LİNE DRİVER IC - DELTASET ELEKTRONİK

74LS280 DIP-14 - DELTASET ELEKTRONİK

74LS259 DIP-16 - DELTASET ELEKTRONİK

74LS273/54LS273 DIP-20 THT IC - DELTASET ELEKTRONİK

74LS181 DIP-24W 4-Bit Aritmetik Lojik Birim (ALU) Entegresi - DELTASET ELEKTRONİK

74LS181 DIP-24W 4-Bit Aritmetik Lojik Birim (ALU) Entegresi - DELTASET ELEKTRONİK

Ürün Açıklaması:
74LS181, Texas Instruments ve diğer üreticiler tarafından sunulan, DIP-24W (Dual In-Line Package, geniş gövde) paketinde 4-bit aritmetik lojik birim (ALU) entegre devresidir. Bu IC, iki 4-bit değişken üzerinde 16 farklı lojik işlem (AND, OR, XOR, vb.) ve 16 farklı aritmetik işlem (toplama, çıkarma, karşılaştırma, vb.) gerçekleştirebilir. Dört fonksiyon seçme girişi (S0-S3) ve mod kontrol girişi (M) ile kontrol edilir. M düşük (LOW) olduğunda aritmetik işlemler, yüksek (HIGH) olduğunda lojik işlemler yapılır. Düşük güç tüketimli Schottky TTL (LSTTL) teknolojisi ile üretilmiştir ve mikroişlemci sistemleri, dijital kontrol devreleri ve hesaplama birimleri için idealdir. 3-state çıkışları yoktur, bu nedenle veri yollarına doğrudan bağlanmaz, ancak yüksek hızlı işlem kapasitesi sunar. DELTASET ELEKTRONİK, projeleriniz için orijinal ve yüksek kaliteli komponentler sunar!Ürün Özellikleri:

Ürün Tipi: 4-Bit Aritmetik Lojik Birim (ALU)
Model: 74LS181 (örn. SN74LS181N)
Paket Türü: DIP-24W (Through-Hole, Geniş Gövde)
Besleme Voltajı (Vcc): 4.75V - 5.25V (tipik 5V)
Giriş Voltajı: TTL uyumlu (Vih ≥ 2.0V, Vil ≤ 0.8V)
Çıkış Akımı: 8mA (yüksek seviye), 16mA (düşük seviye)
Yayılım Gecikmesi: 30ns (tipik, @ Vcc=5V)
Fonksiyonlar:
- 16 lojik işlem (AND, OR, XOR, vb.)
- 16 aritmetik işlem (toplama, çıkarma, karşılaştırma, iki katına çıkarma, vb.)
Pin Konfigürasyonu:
- Pin 3-6: A0-A3 (Giriş A, 4-bit)
- Pin 1, 23, 22, 19: B0-B3 (Giriş B, 4-bit)
- Pin 8, 11-13: S0-S3 (Fonksiyon Seçme)
- Pin 7: M (Mod Kontrol, HIGH: lojik, LOW: aritmetik)
- Pin 9: Cn (Carry Girişi)
- Pin 15-18: F0-F3 (Çıkışlar)
- Pin 24: Vcc, Pin 12: GND
Çalışma Sıcaklığı: 0°C ile +70°C
Uygulamalar: Mikroişlemci sistemleri, dijital hesaplama birimleri, kontrol devreleri, lojik işlem devreleri
Özellikler:
- 4-bit paralel işlem kapasitesi
- Düşük güç tüketimi
- Yüksek hızlı Schottky TTL teknolojisi
- RoHS uyumlu
Boyutlar: DIP-24W paket (31.75mm x 10.16mm x 3.3mm, yaklaşık)

Kullanım Talimatları:

Bağlantı: Vcc (Pin 24) 5V’a, GND (Pin 12) toprağa bağlayın.
Girişler: A0-A3 ve B0-B3 (4-bit veri girişleri) sinyallerini bağlayın.
Fonksiyon Seçimi: S0-S3 (Pin 8, 11-13) ile istenen lojik veya aritmetik işlemi seçin (datasheet’teki tabloya bakın).
Mod Kontrol: M (Pin 7) HIGH (5V) için lojik, LOW (0V) için aritmetik işlem seçer.
Carry: Cn (Pin 9) carry girişi olarak kullanılır; aritmetik işlemler için uygun sinyali sağlayın.
Lehimleme: Aşırı ısınmadan kaçının; kısa süreli, düşük sıcaklıkta lehimleme yapın.
ESD Koruması: Antistatik önlemler alın; ürün antistatik torbada gönderilir.

Neden DELTASET ELEKTRONİK?

Hızlı Kargo: Saat 15:00 öncesi siparişlerde aynı gün kargo, 3 iş günü içinde teslimat.
Güvenilir Kalite: Orijinal ve yüksek kaliteli elektronik komponentler.
Müşteri Desteği: Uzman ekibimizle kullanım ve teknik destek.
Uygun Fiyat: Kaliteli ürünleri en uygun fiyatlarla sunuyoruz.

Satın Alma Bilgileri:

Stok Kodu: DS-74LS181-DIP24W
Fiyat ve Sipariş: Güncel fiyatlar için www.deltaset.net adresini ziyaret edin.
Kargo: Türkiye’nin her yerine hızlı ve güvenilir kargo. Saat 15:00 sonrası siparişler ertesi gün kargolanır.
İade ve Değişim: Ürünlerimizde değiştirme garantisi. Detaylar için bizimle iletişime geçin.
İletişim:
- Web: www.deltaset.net
- Telefon: 0212 251 24 60
- E-posta: [email protected]

Ek Bilgi:
74LS181 DIP-24W 4-Bit ALU, mikroişlemci tabanlı sistemlerde ve dijital hesaplama devrelerinde çok yönlü bir çözümdür. 16 lojik ve aritmetik işlem kapasitesi ile yüksek performans sunar. Toplu sipariş veya teknik destek için bizimle iletişime geçebilirsiniz.DELTASET ELEKTRONİK ile projelerinizi hayata geçirin!
