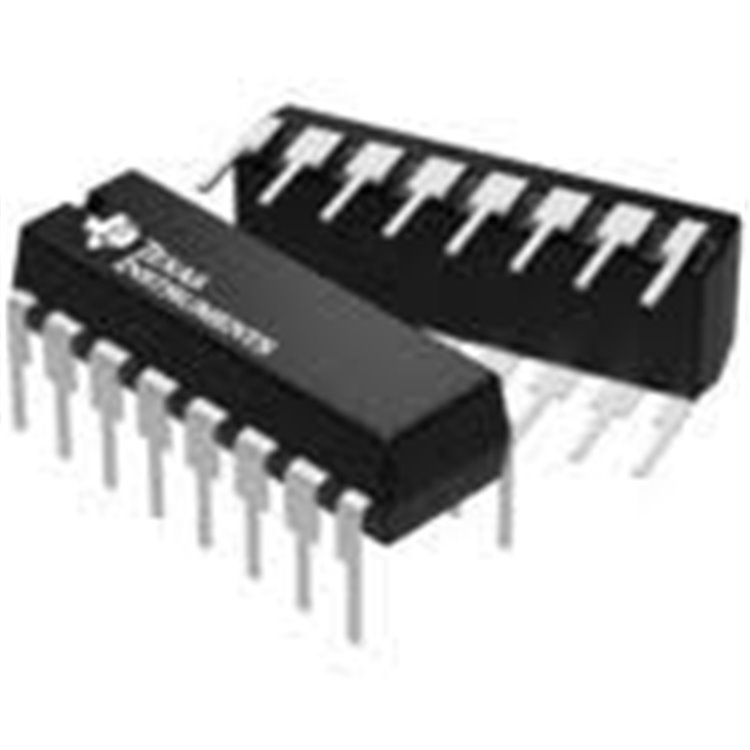

74LS192 DIP-16 - DELTASET ELEKTRONİK

74LS192 4-BİT YUKARI/AŞAĞI ONLUK SAYICI

* * * * * *

Ürün Kodu 344811185

Stok Kodu 74LS192 DIP-16, Texas Instruments’ın 4-bit onluk (BCD) yukarı/aşağı sayıcı entegresidir. Asenkron preset ve carry/borrow çıkışlarıyla saat, frekans bölücü ve kontrol devrelerinde kullanılır. DeltaSet Elektronik stoklarında mevcut!

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

74LS244 DIP-20 BUFFER ENTEGRESİ

SN74ALS646A SOIC-24 TRANSCEİVER - DELTASET ELEKTRONİK

74LS258 DIP-16 - DELTASET ELEKTRONİK

74LS266 DIP-14 QUAD XNOR GATE - DELTASET ELEKTRONİK

74LS83 DIP-16 4-BİT BİNARY FULL ADDER IC - DELTASET ELEKTRONİK

74LS244 DIP-20 THT IC - DELTASET ELEKTRONİK

SN74LS33N,-74LS33,54LS33, DIP-14 - DELTASET ELEKTRONİK

SN74LS124N DIP-16 DUAL VCO IC - DELTASET ELEKTRONİK

74LS221 DIP-16 DUAL MONOSTABLE MULTİVİBRATOR IC - DELTASET ELEKTRONİK

74LS14 DIP-14 HEX SCHMİTT TRİGGER - DELTASET ELEKTRONİK

74LS189 DIP-16 - DELTASET ELEKTRONİK

74LS241 DIP-20 OCTAL BUFFER/LİNE DRİVER IC - DELTASET ELEKTRONİK

74LS280 DIP-14 - DELTASET ELEKTRONİK

74LS259 DIP-16 - DELTASET ELEKTRONİK

74LS273/54LS273 DIP-20 THT IC - DELTASET ELEKTRONİK

74LS192 4-Bit Yukarı/Aşağı Onluk Sayıcı

www.elektronikport.com sitesinden 74ls192

Ürün Özellikleri ve Satın Alma Bilgileri74LS192 DIP-16’nın Teknik Özellikleri
74LS192, Texas Instruments tarafından üretilen yüksek hızlı TTL 4-bit onluk (BCD) sayıcı entegre devresidir. Hem yukarı hem aşağı yönde 0-9 arası sayma yapar ve asenkron preset özelliğine sahiptir. İşte temel teknik özellikleri:

Fonksiyon: 4-Bit Onluk (BCD) Yukarı/Aşağı Sayıcı
Çalışma Voltajı: 4.75V ila 5.25V
Maksimum Saat Frekansı: 25 MHz (tipik)
Yayılma Gecikmesi: 20 ns (tipik, sayma)
Girişler: CPU (Yukarı Saat), CPD (Aşağı Saat), MR (Master Reset), PL (Preset Load), D0-D3 (Preset Veri)
Çıkışlar: Q0-Q3 (BCD durum), TCU (Yukarı Carry), TCD (Aşağı Borrow)
Ön Yükleme: Asenkron (PL düşükken D0-D3 verileri yüklenir)
Reset: Asenkron (MR yüksekken tüm çıkışlar sıfırlanır)
Güç Tüketimi: 100 mW (tipik)
Çalışma Sıcaklığı Aralığı: 0°C ila +70°C
Paket Tipi: DIP-16 (THT - delikli montaj)
RoHS Uyumluluğu: Kurşunsuz, çevre dostu standartlara uygun
Sertifikalar: MIL-STD-883 uyumlu

Bu özellikler, 74LS192’yi BCD tabanlı sayma, saat üretimi ve dijital kontrol sistemlerinde güvenilir bir bileşen haline getirir. TTL uyumluluğu, 74 serisi diğer entegrelerle sorunsuz entegrasyon sağlar.74LS192 DIP-16’nın Avantajları

Onluk Sayma: 0-9 arası BCD formatında sayma, doğrudan 7-segment gösterim için uygundur.
Çift Yönlü: Yukarı ve aşağı sayma ile esnek kullanım sunar.
Asenkron Preset: PL sinyaliyle anlık BCD veri yükleme sağlar.
Carry/Borrow Çıkışları: Kaskad bağlantılarda otomatik zincirleme (10, 100, 1000) sağlar.
Yüksek Hız: 25 MHz saat frekansı ile hızlı sayma ve bölme işlemleri yapar.
Standart TTL: 74LS serisi ile tam uyumlu, mevcut sistemlere kolay entegrasyon.

74LS192 DIP-16’nın Kullanım Alanları
74LS192, BCD sayma ve saat devrelerinde yaygın olarak tercih edilir. Başlıca kullanım alanları:

Dijital Sayıcı ve Gösterge: 7-segment ekranlı sayıcı, voltmetre, frekansmetre devreleri.
Frekans Bölücü: Giriş saatini 1/10 oranında bölmek için kaskad bağlantı yapılır.
Dijital Saat ve Kronometre: Saniye/dakika sayıcılarında BCD yapısı için idealdir.
Endüstriyel Kontrol: Üretim bandı sayma, pozisyon kontrolü ve olay sayımı sağlar.
Mikrodenetleyici Arayüzleri: BCD veri girişi ile 7-segment sürücü entegrasyonu.
Eğitim ve Prototipleme: 74LS serisi eğitim setlerinde temel BCD sayıcı devresi olarak kullanılır.

74LS192 DIP-16 Satın Alma Opsiyonu: DeltaSet Elektronik
Türkiye’de elektronik bileşen tedariki konusunda güvenilir bir adres olan DeltaSet Elektronik, 74LS192 DIP-16 gibi yüksek kaliteli TTL mantık entegrelerini stoklarında bulundurur. DeltaSet Elektronik, hızlı teslimat, uzman danışmanlık ve müşteri odaklı hizmet anlayışıyla öne çıkar.Satın Alma Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212-2512460
E-posta: [email protected]
Teslimat: Aynı gün kargo (15:00’e kadar verilen siparişlerde)
Adres: Necatibey Cad. No:49 Kat:5 Karaköy, İstanbul
Ödeme Seçenekleri: Havale ve EFT

İHTİYACINIZ OLAN DİĞER KOMPONENTLER İÇİN LÜTFEN TEKLİF İSTEYİNİZ.
