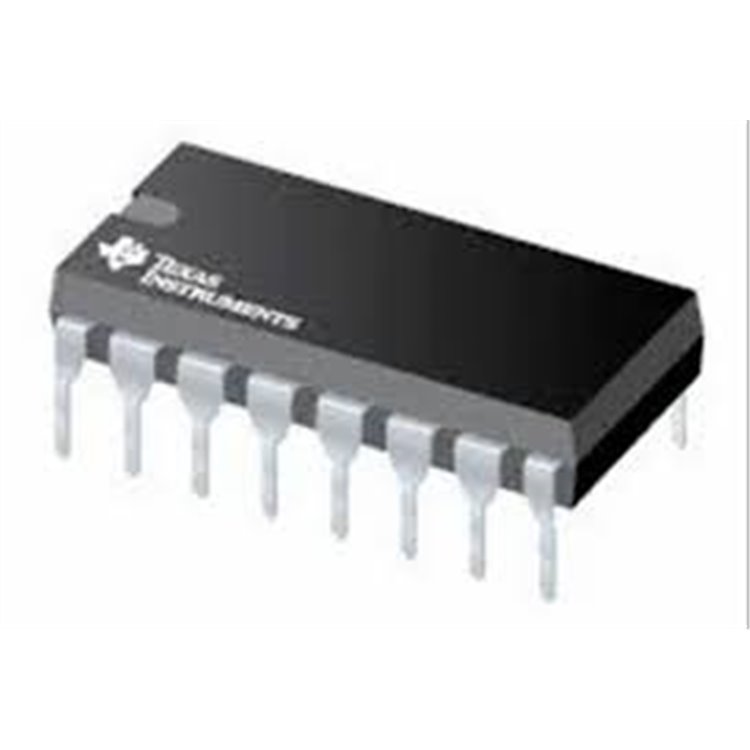

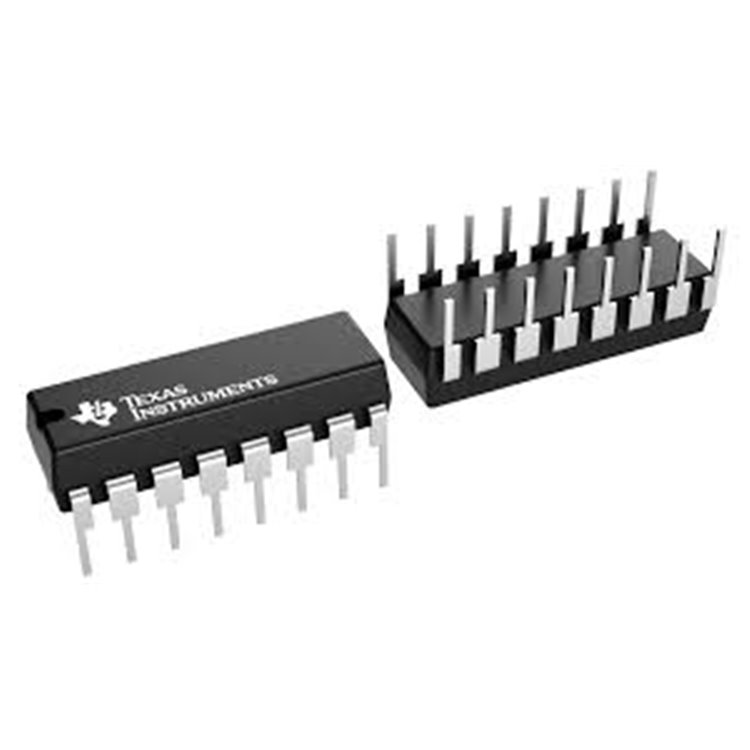

74LS48 DIP-16 Texas Instruments BCD’den 7-Segment Dekoder/Sürücü: Özellikler ve Açıklama
Ürün Başlığı: 74LS48 DIP-16 Texas Instruments BCD’den 7-Segment Dekoder/Sürücü IC TTL 5V
74LS48, Texas Instruments tarafından üretilen bir BCD (Binary Coded Decimal) - 7-segment dekoder/sürücü entegre devresidir. DIP-16 (Çift Sıralı Paket) kılıfıyla delik içi teknoloji (THT) montaj için uygundur. Düşük güçlü Schottky TTL teknolojisiyle tasarlanan bu IC, 4-bit BCD girişini alarak ortak anotlu 7-segment ekranlarda 0-9 rakamlarını görüntülemek için gerekli çıkışları üretir. Bu rehber, 74LS48’in teknik özelliklerini, kullanım alanlarını ve avantajlarını detaylı bir şekilde sunarak “74LS48 özellikleri”, “74LS48 datasheet” veya “74LS48 nerelerde kullanılır” gibi aramalar için SEO uyumlu, kapsamlı bir kaynaktır.
74LS48 DIP-16 Texas Instruments Nedir?
74LS48, 4-bit BCD girişini (8421 kodu) 7-segment ekran için uygun çıkış sinyallerine çeviren bir dekoder/sürücü entegre devresidir. Ortak anotlu LED veya LCD ekranları doğrudan sürebilir ve aktif düşük çıkışlara sahiptir. Lamba testi (LT), sıfır bastırma (BI/RBO) ve giriş doğrulama (RBI) gibi ek kontrol girişleriyle esnek bir kullanım sunar. Düşük güçlü Schottky teknolojisi, yüksek hız ve düşük güç tüketimi sağlar, bu da 74LS48’i dijital ekran uygulamaları için ideal kılar.
74LS48 DIP-16 Texas Instruments Teknik Özellikleri
74LS48’in teknik özellikleri, Texas Instruments veri sayfasından ve diğer kaynaklardan derlenmiştir:
-
Tip: BCD’den 7-Segment Dekoder/Sürücü - Ortak anotlu ekranlar için.
-
Teknoloji: Düşük Güçlü Schottky TTL (LS-TTL).
-
Kılıf Tipi: DIP-16 - 16 pinli delik içi çift sıralı paket.
-
Besleme Gerilimi (VCC): 4.75V - 5.25V (tipik 5V).
-
Giriş Gerilimleri:
-
Çıkış Akımı:
-
Yayılım Gecikmesi: 100 ns (maksimum, VCC = 5V).
-
Girişler:
-
4 BCD girişi (A, B, C, D).
-
Kontrol girişleri: LT (Lamba Testi), BI/RBO (Sıfır Bastırma/Boşaltma), RBI (Sıfır Bastırma Girişi).
-
Çıkışlar: 7 segment çıkışı (a, b, c, d, e, f, g) - Aktif düşük, açık kollektör.
-
Güç Tüketimi: Tipik 35 mA (VCC = 5V).
-
Çalışma Sıcaklığı: 0°C ila +70°C.
-
Özel Özellikler:
-
Ortak anotlu LED/LCD ekranları doğrudan sürebilir.
-
Yüksek gürültü bağışıklığı.
-
Açık kollektör çıkışları, daha yüksek akım kapasitesi için paralel bağlanabilir.
-
TTL ve CMOS lojik ile uyumlu girişler.
-
Boyutlar: Yaklaşık 19 mm x 6 mm x 7 mm (DIP-16 kılıf).
Bu özellikler, 74LS48’i dijital ekran uygulamaları için güvenilir bir seçim yapar.
74LS48 DIP-16 Texas Instruments Kullanım Alanları
74LS48, sayısal bilgilerin 7-segment ekranlarda görüntülenmesi gereken çeşitli uygulamalarda kullanılır:
-
Dijital Saatler: Saat, dakika ve saniye bilgisini BCD formatında görüntüleme.
-
Dijital Sayaçlar: 74LS90 veya 74LS192 gibi sayaç IC’leriyle birlikte sayım gösterimi.
-
Frekans Sayaçları: Frekans ölçüm devrelerinde sayısal çıktı gösterimi.
-
Dijital Voltmetreler: Analog-Dijital Dönüştürücü (ADC) ile voltaj değerlerini görüntüleme.
-
Elektronik Skor Tabloları: Spor, oyun veya sınavlarda skor gösterimi.
-
Hobi Projeleri: Arduino veya mikrodenetleyici tabanlı 7-segment ekran uygulamaları.
74LS48, dijital ekranların yaygın olduğu elektronik cihazlarda sıkça tercih edilir.
74LS48 DIP-16 Texas Instruments Avantajları
Neden 74LS48’i seçmelisiniz? İşte temel avantajlar:
-
Kolay Kullanım: BCD girişini doğrudan 7-segment çıkışa çevirir, ek devre gerektirmez.
-
Düşük Güç Tüketimi: Schottky TTL teknolojisiyle enerji verimliliği.
-
Esnek Kontrol: LT, BI/RBO ve RBI girişleriyle gelişmiş ekran kontrolü.
-
Doğrudan Sürücü: Ortak anotlu ekranları harici transistör olmadan sürebilir.
-
Geniş Uyumluluk: TTL, CMOS ve mikrodenetleyicilerle kolay arayüz.
-
Texas Instruments Kalitesi: Güvenilir ve dayanıklı yarı iletken çözümleri.
Bu avantajlar, 74LS48’i dijital ekran projelerinde popüler bir seçim haline getirir.
74LS48 DIP-16 Texas Instruments Hakkında Sık Sorulan Sorular (SSS)
-
74LS48’in çıkışları hangi ekran tipini destekler? Ortak anotlu 7-segment LED veya LCD ekranları destekler.
-
74LS48 ile 74LS47 arasındaki fark nedir? 74LS48, ortak anotlu ekranlar için aktif düşük çıkışlar sunarken, 74LS47 ortak katotlu ekranlar için aktif yüksek çıkışlar sağlar.
-
74LS48, mikrodenetleyici ile kullanılabilir mi? Evet, 5V TTL uyumlu girişleri sayesinde mikrodenetleyicilerle kolayca arayüzlenir.
74LS48 DIP-16 Texas Instruments Veri Sayfası ve Teknik Dokümantasyon
Tam teknik detaylar için 74LS48 veri sayfasına aşağıdaki kaynaklardan ulaşabilirsiniz:
