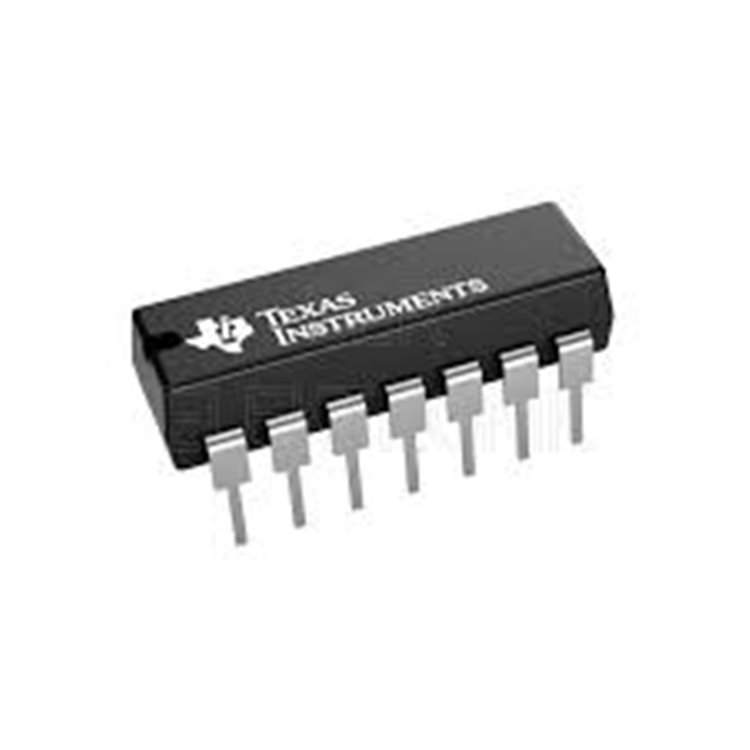

74LS74 DIP-14 DUAL D-TYPE FLİP-FLOP IC - DELTASET ELEKTRONİK

74LS74 DUAL D-TYPE FLİP-FLOP, TTL UYUMLU

* * * * * *

Ürün Kodu 344811162

Stok Kodu Stok Kodu: DS-74LS74-DIP14 74LS74 DIP-14 Dual D-Type Flip-Flop IC, TTL uyumlu, set/reset özelliği. DELTASET ELEKTRONİK ile veri saklama ve dijital devrelerde güvenilir performans!

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

74LS244 DIP-20 BUFFER ENTEGRESİ

SN74ALS646A SOIC-24 TRANSCEİVER - DELTASET ELEKTRONİK

74LS258 DIP-16 - DELTASET ELEKTRONİK

74LS266 DIP-14 QUAD XNOR GATE - DELTASET ELEKTRONİK

74LS83 DIP-16 4-BİT BİNARY FULL ADDER IC - DELTASET ELEKTRONİK

74LS244 DIP-20 THT IC - DELTASET ELEKTRONİK

SN74LS33N,-74LS33,54LS33, DIP-14 - DELTASET ELEKTRONİK

SN74LS124N DIP-16 DUAL VCO IC - DELTASET ELEKTRONİK

74LS221 DIP-16 DUAL MONOSTABLE MULTİVİBRATOR IC - DELTASET ELEKTRONİK

74LS14 DIP-14 HEX SCHMİTT TRİGGER - DELTASET ELEKTRONİK

74LS189 DIP-16 - DELTASET ELEKTRONİK

74LS241 DIP-20 OCTAL BUFFER/LİNE DRİVER IC - DELTASET ELEKTRONİK

74LS280 DIP-14 - DELTASET ELEKTRONİK

74LS259 DIP-16 - DELTASET ELEKTRONİK

74LS273/54LS273 DIP-20 THT IC - DELTASET ELEKTRONİK

74LS74 DIP-14 Dual D-Type Flip-Flop IC - DELTASET ELEKTRONİK

74LS74 DIP-14 Dual D-Type Flip-Flop Entegresi - DELTASET ELEKTRONİKÜrün Açıklaması:
74LS74, Texas Instruments ve diğer üreticiler tarafından sunulan, DIP-14 (Dual In-Line Package) paketinde bir dual D-type flip-flop entegre devresidir. Her biri kenar tetiklemeli (edge-triggered) iki bağımsız D-type flip-flop içerir ve düşük güç tüketimli Schottky TTL (LSTTL) teknolojisi ile üretilmiştir. JEDEC standartlarına uygundur. Saat (clock) sinyali yükselen kenarda (rising edge) veri girişini (D) çıkışa (Q) aktarır. Her flip-flop, asenkron set (Preset) ve reset (Clear) girişlerine sahiptir, bu da esnek kontrol sağlar. Veri saklama, frekans bölme, sayıcılar ve mikroişlemci arayüzleri gibi dijital devrelerde yaygın olarak kullanılır. DELTASET ELEKTRONİK, projeleriniz için orijinal ve yüksek kaliteli komponentler sunar!Ürün Özellikleri:

Ürün Tipi: Dual D-Type Flip-Flop
Model: 74LS74 (örn. SN74LS74N)
Paket Türü: DIP-14 (Through-Hole Technology)
Besleme Voltajı (Vcc): 4.75V - 5.25V (tipik 5V)
Giriş Voltajı: TTL uyumlu (Vih ≥ 2.0V, Vil ≤ 0.8V)
Çıkış Akımı: 8mA (yüksek seviye), 16mA (düşük seviye)
Yayılım Gecikmesi: 25ns (tipik, @ Vcc=5V)
Saat Frekansı: 33MHz (maksimum)
Pin Konfigürasyonu:
- Flip-Flop 1: Pin 2 (D), Pin 3 (CLK), Pin 1 (CLR), Pin 4 (PRE), Pin 5 (Q), Pin 6 (Q¯)
- Flip-Flop 2: Pin 12 (D), Pin 11 (CLK), Pin 13 (CLR), Pin 10 (PRE), Pin 9 (Q), Pin 8 (Q¯)
- Pin 7: GND
- Pin 14: Vcc
Çalışma Sıcaklığı: 0°C ile +70°C
Uygulamalar: Veri saklama, frekans bölme, sayıcılar, mikroişlemci arayüzleri, dijital kontrol sistemleri
Özellikler:
- İki bağımsız D-type flip-flop
- Asenkron set (Preset) ve reset (Clear) girişleri
- Düşük güç tüketimi
- RoHS uyumlu
Boyutlar: Standart DIP-14 paket (19.3mm x 6.35mm x 3.3mm, yaklaşık)

Kullanım Talimatları:

Bağlantı: Vcc (Pin 14) 5V’a, GND (Pin 7) toprağa bağlayın.
Veri Girişi: D (Pin 2, 12) girişlerine veri sinyallerini bağlayın.
Saat Sinyali: CLK (Pin 3, 11) pinlerine yükselen kenar (rising edge) saat sinyali uygulayın; minimum 30ns pulse genişliği gerekir.
Set/Reset: PRE (Pin 4, 10) veya CLR (Pin 1, 13) düşük (0V) yapıldığında çıkışlar sırasıyla Q=1 veya Q=0 olur (aktif düşük).
Lehimleme: Aşırı ısınmadan kaçının; kısa süreli, düşük sıcaklıkta lehimleme yapın.
ESD Koruması: Antistatik önlemler alın; ürün antistatik torbada gönderilir.

Neden DELTASET ELEKTRONİK?

Hızlı Kargo: Saat 09:49 öncesi siparişlerde aynı gün kargo, 3 iş günü içinde teslimat.
Güvenilir Kalite: Orijinal ve yüksek kaliteli elektronik komponentler.
Müşteri Desteği: Uzman ekibimizle kullanım ve teknik destek.
Uygun Fiyat: Kaliteli ürünleri en uygun fiyatlarla sunuyoruz.

Satın Alma Bilgileri:

Stok Kodu: DS-74LS74-DIP14
Fiyat ve Sipariş: Güncel fiyatlar için www.deltaset.net adresini ziyaret edin.
Kargo: Türkiye’nin her yerine hızlı ve güvenilir kargo. Saat 15:00 sonrası siparişler ertesi gün kargolanır.
İade ve Değişim: Ürünlerimizde değiştirme garantisi. Detaylar için bizimle iletişime geçin.
İletişim:
- Web: www.deltaset.net
- Telefon: 0212 251 24 60
- E-posta: [email protected]

Ek Bilgi:
74LS74 DIP-14 Dual D-Type Flip-Flop, veri saklama ve frekans bölme gibi dijital uygulamalarda temel bir yapı taşıdır. Asenkron set/reset özellikleri, esnek kontrol sağlar. Toplu sipariş veya teknik destek için bizimle iletişime geçebilirsiniz.DELTASET ELEKTRONİK ile projelerinizi hayata geçirin!
