74LS76 DIP-16 DUAL JK FLİP-FLOP IC - DELTASET ELEKTRONİK

74LS76 DUAL JK FLİP-FLOP, TTL UYUMLU, SET/RESET

* * * * * *

Ürün Kodu 344811151

Stok Kodu Stok Kodu: DS-74LS76-DIP16 74LS76 DIP-16 Dual JK Flip-Flop IC, TTL uyumlu, set/reset özelliği. DELTASET ELEKTRONİK ile veri saklama ve sayıcı devrelerde güvenilir performans!

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

SN74LS76N DIP-16 JK FLİP-FLOP - DELTASET ELEKTRONİK

74LS244 DIP-20 BUFFER ENTEGRESİ

SN74ALS646A SOIC-24 TRANSCEİVER - DELTASET ELEKTRONİK

74LS258 DIP-16 - DELTASET ELEKTRONİK

74LS266 DIP-14 QUAD XNOR GATE - DELTASET ELEKTRONİK

74LS83 DIP-16 4-BİT BİNARY FULL ADDER IC - DELTASET ELEKTRONİK

74LS244 DIP-20 THT IC - DELTASET ELEKTRONİK

SN74LS33N,-74LS33,54LS33, DIP-14 - DELTASET ELEKTRONİK

SN74LS124N DIP-16 DUAL VCO IC - DELTASET ELEKTRONİK

74LS221 DIP-16 DUAL MONOSTABLE MULTİVİBRATOR IC - DELTASET ELEKTRONİK

74LS14 DIP-14 HEX SCHMİTT TRİGGER - DELTASET ELEKTRONİK

74LS189 DIP-16 - DELTASET ELEKTRONİK

74LS241 DIP-20 OCTAL BUFFER/LİNE DRİVER IC - DELTASET ELEKTRONİK

74LS280 DIP-14 - DELTASET ELEKTRONİK

74LS259 DIP-16 - DELTASET ELEKTRONİK

74LS76 DIP-16 Dual JK Flip-Flop Entegresi - DELTASET ELEKTRONİK

74LS76 DIP-16 Dual JK Flip-Flop Entegresi - DELTASET ELEKTRONİKÜrün Açıklaması:

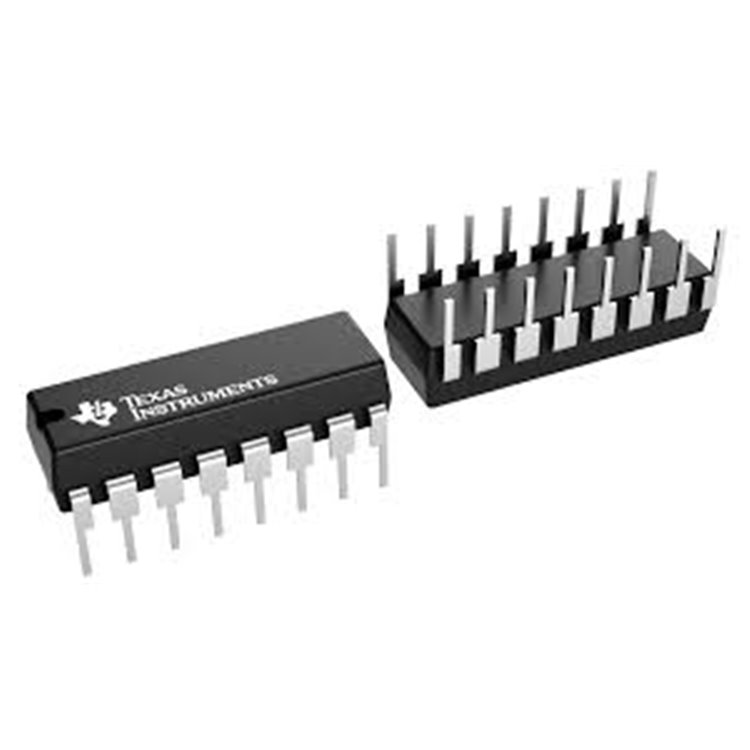

74LS76, Texas Instruments ve diğer üreticiler tarafından sunulan, DIP-16 (Dual In-Line Package, Through-Hole Technology) paketinde bir dual JK flip-flop entegre devresidir. Her biri kenar tetiklemeli (edge-triggered) iki bağımsız JK flip-flop içerir ve düşük güç tüketimli Schottky TTL (LSTTL) teknolojisi ile üretilmiştir. JEDEC standartlarına uygundur. Saat (clock) sinyali yükselen kenarda (rising edge) çalışır ve J ve K girişleri ile çok yönlü lojik kontrol sağlar. Her flip-flop, asenkron set (Preset) ve reset (Clear) girişlerine sahiptir, bu da esnek kontrol imkanı sunar. Veri saklama, frekans bölme, sayıcılar ve mikroişlemci arayüzleri gibi dijital devrelerde yaygın olarak kullanılır. DELTASET ELEKTRONİK, projeleriniz için orijinal ve yüksek kaliteli komponentler sunar!Ürün Özellikleri:

Ürün Tipi: Dual JK Flip-Flop
Model: 74LS76 (örn. SN74LS76N)
Paket Türü: DIP-16 (Through-Hole Technology)
Besleme Voltajı (Vcc): 4.75V - 5.25V (tipik 5V)
Giriş Voltajı: TTL uyumlu (Vih ≥ 2.0V, Vil ≤ 0.8V)
Çıkış Akımı: 8mA (yüksek seviye), 16mA (düşük seviye)
Yayılım Gecikmesi: 20ns (tipik, @ Vcc=5V)
Saat Frekansı: 45MHz (maksimum)
Pin Konfigürasyonu:
- Flip-Flop 1: Pin 1 (CLK), Pin 2 (PRE), Pin 3 (CLR), Pin 4 (J), Pin 14 (K), Pin 5 (Q), Pin 15 (Q¯)
- Flip-Flop 2: Pin 6 (CLK), Pin 7 (PRE), Pin 8 (CLR), Pin 9 (J), Pin 10 (K), Pin 12 (Q), Pin 11 (Q¯)
- Pin 8: GND
- Pin 16: Vcc
Çalışma Sıcaklığı: 0°C ile +70°C
Uygulamalar: Veri saklama, frekans bölme, sayıcılar, mikroişlemci arayüzleri, dijital kontrol sistemleri
Özellikler:
- İki bağımsız JK flip-flop
- Asenkron set (Preset) ve reset (Clear) girişleri
- Düşük güç tüketimi
- RoHS uyumlu
Boyutlar: Standart DIP-16 paket (19.3mm x 6.35mm x 3.9mm, yaklaşık)

Kullanım Talimatları:

Bağlantı: Vcc (Pin 16) 5V’a, GND (Pin 8) toprağa bağlayın.
Veri Girişi: J ve K (örn. Flip-Flop 1: Pin 4, 14) girişlerine lojik sinyaller uygulayın; J=K=0 (tutma), J=1/K=0 (set), J=0/K=1 (reset), J=K=1 (toggle).
Saat Sinyali: CLK (Pin 1, 6) pinlerine yükselen kenar (rising edge) saat sinyali uygulayın; minimum 25ns pulse genişliği gerekir.
Set/Reset: PRE (Pin 2, 7) veya CLR (Pin 3, 8) düşük (0V) yapıldığında çıkışlar sırasıyla Q=1 veya Q=0 olur (aktif düşük).
Lehimleme: Aşırı ısınmadan kaçının; kısa süreli, düşük sıcaklıkta lehimleme yapın.
ESD Koruması: Antistatik önlemler alın; ürün antistatik torbada gönderilir.

Neden DELTASET ELEKTRONİK?

Hızlı Kargo: Saat 10:07 öncesi siparişlerde aynı gün kargo, 3 iş günü içinde teslimat.
Güvenilir Kalite: Orijinal ve yüksek kaliteli elektronik komponentler.
Müşteri Desteği: Uzman ekibimizle kullanım ve teknik destek.
Uygun Fiyat: Kaliteli ürünleri en uygun fiyatlarla sunuyoruz.

Satın Alma Bilgileri:

Stok Kodu: DS-74LS76-DIP16
Fiyat ve Sipariş: Güncel fiyatlar için www.deltaset.net adresini ziyaret edin.
Kargo: Türkiye’nin her yerine hızlı ve güvenilir kargo. Saat 15:00 sonrası siparişler ertesi gün kargolanır.
İade ve Değişim: Ürünlerimizde değiştirme garantisi. Detaylar için bizimle iletişime geçin.
İletişim:
- Web: www.deltaset.net
- Telefon: 0212 251 24 60
- E-posta: [email protected]

Ek Bilgi:
74LS76 DIP-16 Dual JK Flip-Flop, veri saklama, frekans bölme ve sayıcı devreleri için çok yönlü bir çözümdür. Asenkron set/reset özellikleri, esnek kontrol sağlar. Toplu sipariş veya teknik destek için bizimle iletişime geçebilirsiniz.DELTASET ELEKTRONİK ile projelerinizi hayata geçirin!
