Ürün Başlığı: BAT42W-7-F SOD-123 Vishay Küçük Sinyal Schottky Diyot 30V 200mA
BAT42W-7-F, Vishay (Diodes Incorporated tarafından da dağıtımı yapılan) tarafından üretilen küçük sinyal Schottky diyotudur. SOD-123 kılıf yapısıyla yüzey montaj (SMD) uygulamaları için tasarlanmıştır. Düşük ileri gerilim düşüşü ve hızlı anahtarlama özellikleriyle öne çıkan bu diyot, düşük güç uygulamaları için idealdir. Bu rehber, BAT42W-7-F’nin teknik özelliklerini, kullanım alanlarını ve avantajlarını detaylı bir şekilde sunarak “BAT42W-7-F özellikleri”, “BAT42W diyot datasheet” veya “BAT42W nerelerde kullanılır” gibi aramalar için SEO uyumlu, kapsamlı bir kaynaktır.
BAT42W-7-F SOD-123 Vishay Nedir?
BAT42W-7-F, tek konfigürasyonlu bir Schottky bariyer diyotudur. Schottky diyotlar, metal-yarı iletken birleşimi sayesinde düşük ileri gerilim düşüşü ve hızlı ters toparlanma süresi sunar. SOD-123 paket, kompakt tasarımıyla yer kısıtlamalı devrelerde kullanılmak üzere optimize edilmiştir. 30V ters gerilim ve 200mA ortalama ileri akım kapasitesiyle, bu diyot düşük güçlü sinyal devrelerinde güvenilir performans sağlar. Vishay kalitesiyle üretilen BAT42W-7-F, hem endüstriyel hem de tüketici elektroniği uygulamalarında tercih edilir.
BAT42W-7-F SOD-123 Vishay Teknik Özellikleri
-
Tip: Küçük Sinyal Schottky Diyot - Tek konfigürasyon.
-

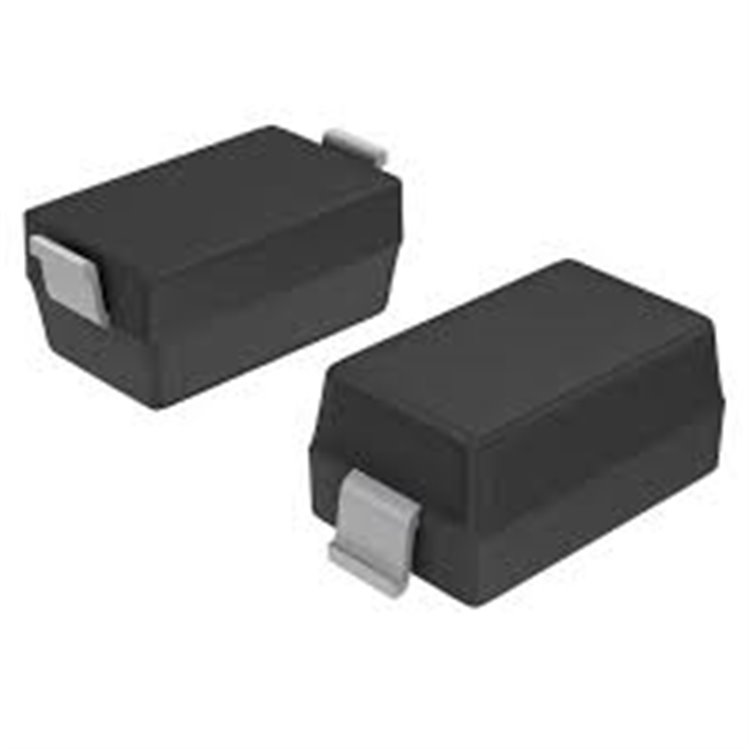

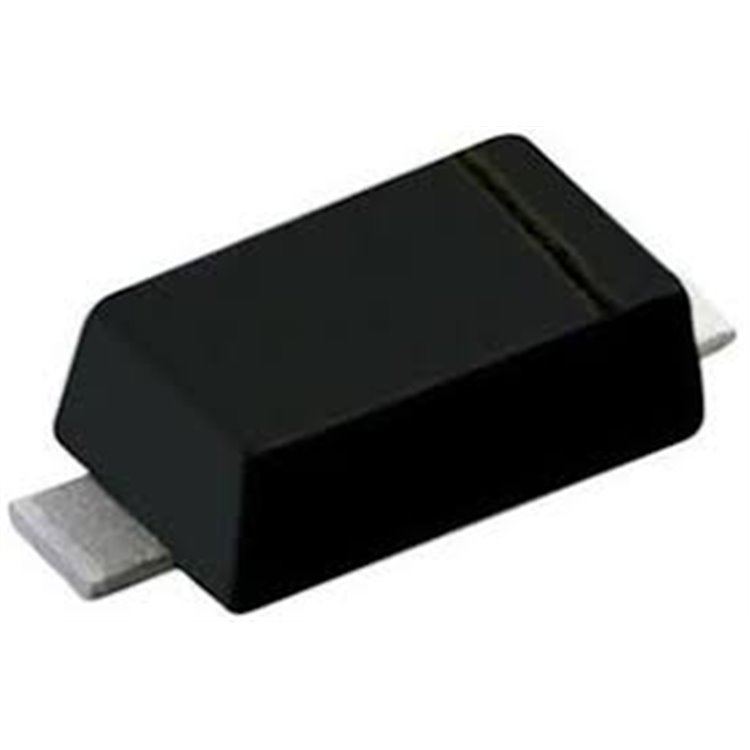

Kılıf Tipi: SOD-123 - 2 pinli yüzey montaj paketi.
-
Ters Gerilim (VRRM): 30V (tekrarlayan tepe ters gerilim).
-
Ortalama İleri Akım (IF(AV)): 200mA (DC).
-
İleri Gerilim Düşüşü (VF): Maksimum 1V @ 200mA.
-
Ters Toparlanma Süresi (trr): 5 ns (hızlı anahtarlama).
-
Ters Kaçak Akım (IR): 500 nA @ 25V (maksimum).
-
Kapasitans (Cj): 10 pF @ VR = 1V, f = 1 MHz.
-
İleri Dalgalanma Akımı (IFSM): 4A (tepe, non-repetitive).
-
Çalışma Sıcaklığı: -55°C ila +125°C.
-
Güç Dağılımı (PD): 200 mW (maksimum).
-
Pin Sayısı: 2 (Katot ve Anot).
-
Montaj Tipi: Yüzey Montaj (SMD).
-
RoHS Uyumluluğu: Evet, çevre dostu.
-
Ürün Durumu: Aktif, seri üretimde.
Bu özellikler, BAT42W-7-F’yi düşük güç ve hızlı anahtarlama gerektiren uygulamalar için uygun kılar.
BAT42W-7-F SOD-123 Vishay Kullanım Alanları
BAT42W-7-F, Schottky diyotun düşük gerilim düşüşü ve hızlı anahtarlama özellikleriyle çeşitli uygulamalarda kullanılır:
-
Güç Yönetimi: DC-DC dönüştürücüler ve düşük güç regülatörleri.
-
Sinyal Koruması: Ters polarite koruması ve sinyal klipleme devreleri.
-
RF Devreleri: Yüksek frekanslı sinyal doğrultma ve dedektör devreleri.
-
Tüketici Elektroniği: Akıllı telefonlar, tabletler ve taşınabilir cihazlarda.
-
Endüstriyel Sistemler: Sensör devreleri ve kontrol üniteleri.
-
Hobi Projeleri: Arduino ve Raspberry Pi gibi mikrodenetleyici devrelerinde.
BAT42W-7-F, kompakt SOD-123 paketi sayesinde yer tasarrufu sağlar ve SMD tabanlı üretim hatlarına uygundur.
BAT42W-7-F SOD-123 Vishay Avantajları
Neden BAT42W-7-F’yi seçmelisiniz?
-
Düşük İleri Gerilim: 1V maksimum VF, enerji verimliliği sağlar.
-
Hızlı Anahtarlama: 5 ns ters toparlanma süresi, yüksek frekanslı uygulamalar için ideal.
-
Kompakt Tasarım: SOD-123 paket, küçük devre kartları için uygun.
-
Geniş Sıcaklık Aralığı: -55°C ila +125°C, zorlu ortamlarda güvenilirlik.
-
Vishay Kalitesi: Vishay ve Diodes Incorporated güvencesiyle yüksek kalite.
-
RoHS Uyumlu: Çevre dostu üretim standartlarına uygun.
BAT42W-7-F SOD-123 ile İlgili Sık Sorulan Sorular (SSS)
-
BAT42W-7-F’nin maksimum ters gerilimi nedir? 30V.
-
BAT42W-7-F, AC sinyaller için kullanılabilir mi? Evet, düşük frekanslı AC doğrultma için uygundur, ancak yüksek frekanslarda performans sınırlı olabilir.
-
BAT42W-7-F ile BAT43W arasındaki fark nedir? BAT43W, benzer özelliklere sahip ancak farklı ileri gerilim karakteristikleri sunabilir (datasheet doğrulaması gerekir).
BAT42W-7-F SOD-123 Vishay Veri Sayfası ve Teknik Dokümantasyon
BAT42W-7-F’nin tam teknik özelliklerine şu kaynaklardan ulaşabilirsiniz:
Veri sayfası, elektriksel özellikler, pin düzeni ve uygulama devrelerini içerir.
